2015年 01月 24日

金曜日なんやかんやと

卒業生のK君のアイアンスポーツ。
キックスターターオンリーだった車両ですが、「エレクトリックスターター付けてくれ」との依頼。

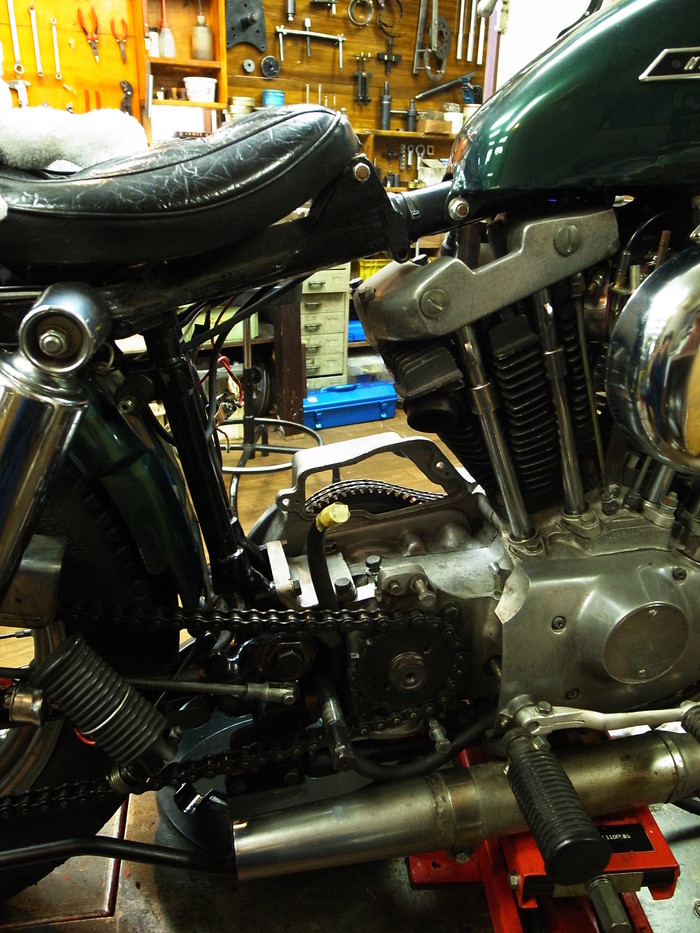

オイルタンク、バッテリーマウント一旦取り外し。
オイルホースは引きなおし。

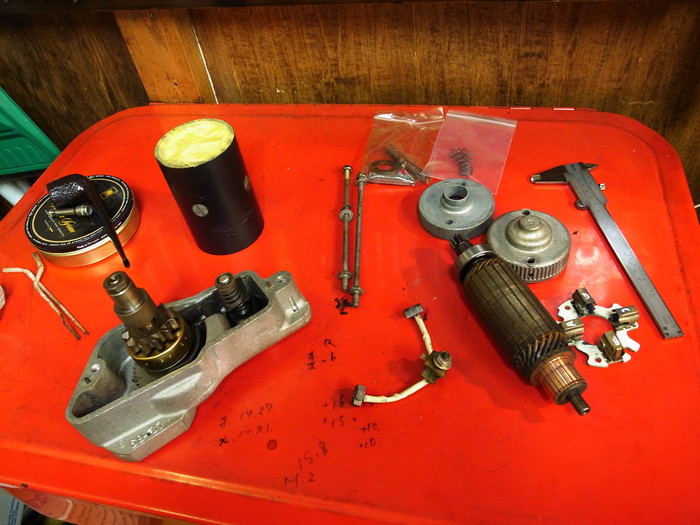

スターターモーター、ハウジング、ギア類は中古良品があったので、チェックし使用します。


コミュテーター通電、フィールドコイルの抵抗チェックし問題ない。
軸受けベアリング、ブッシュも状態良し。
ボディーはお化粧直し。

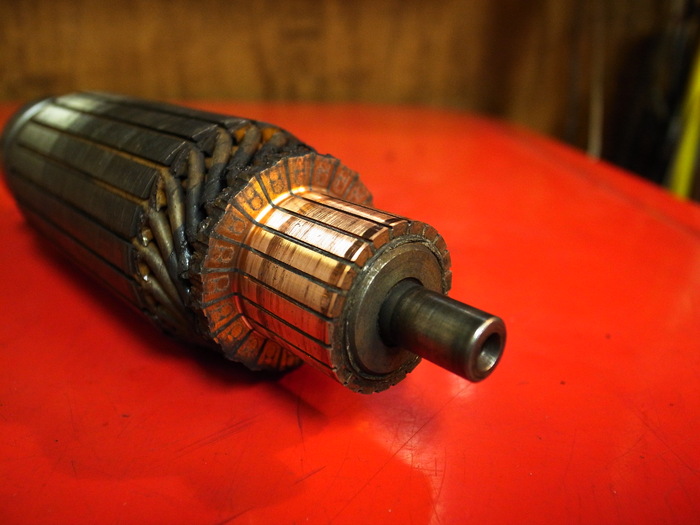

コミュテーターは研磨しセグメント溝のカーボン除去。

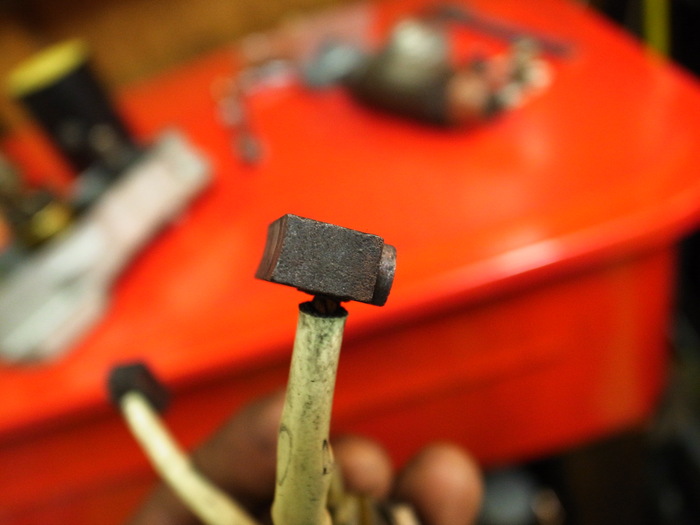

prestoliteのブラシの厚みの最小値は6.4mm
4つとも12mm程度で問題なし。

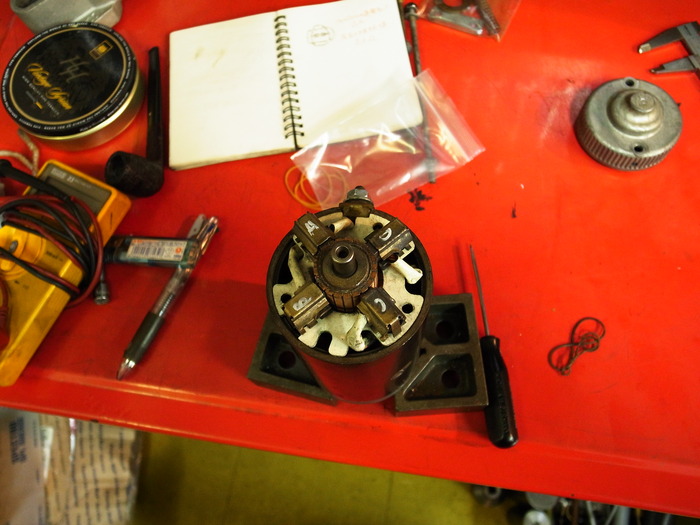

組み付け。
4つのブラシの組み付け順を間違えると、回らなくなります。



モータリングチェック。キュンキュン回る。


車体に組み付け、ソレノイド待ち。







こちらはNさんのパンヘッド用ヘッドガイドホールリーマー冶具。
ガイドホール楕円が酷くサイズ違いの2種類製作。
詳しい話はまた次回。

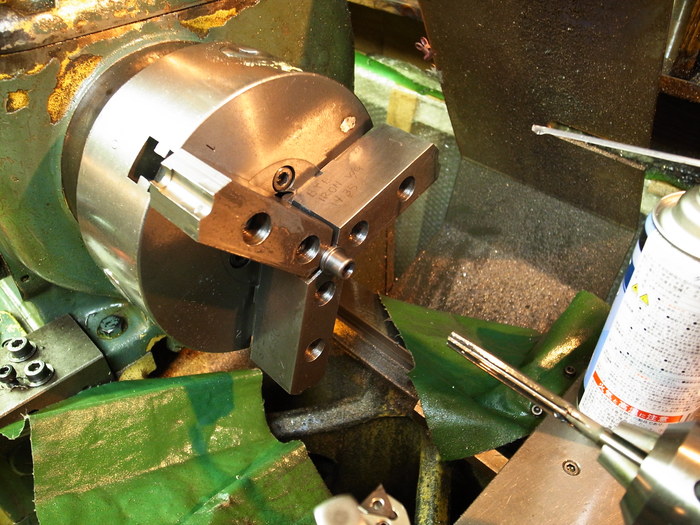

お馴染みのガイド穴拡大加工。




突然登場のHさん。
遂にドミネーターをやる気になったようです。

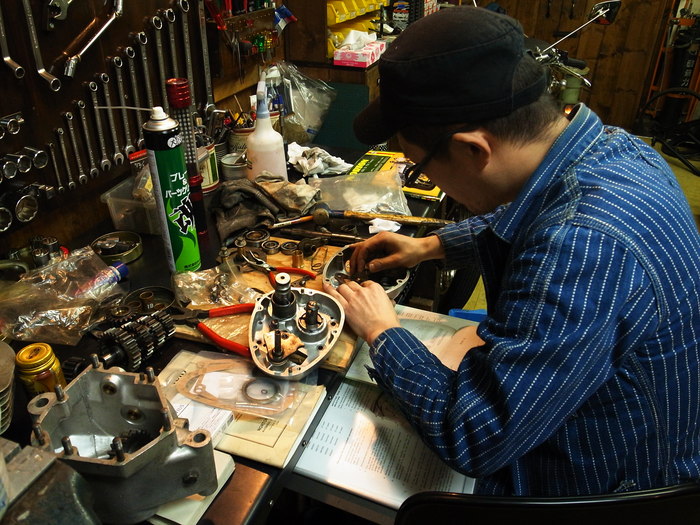

というわけでミッション組み立て作業開始。
