1970TRIUMPH T120 バルブガイド

今日はKさんのトライアンフ・バルブガイドのお話。

1970TRIUMPH T120 バルブガイド_a0248662_0214087.jpg

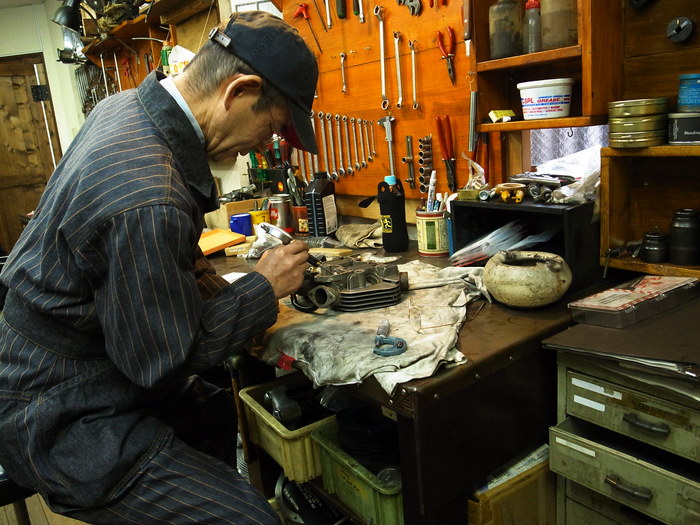

シリンダーヘッド分解後、バルブガイド穴径計測。
インテークバルブガイドは大分ガタがあったので交換。
エキゾースト側は使用するKIBBLEWHITE製のブラックダイアモンドバルブとの組み合わせで使えそうなのでそのまま。(KIBBLEWHITE製のブラックダイアモンドのバルブステムは少々太めに作られている)

1970TRIUMPH T120 バルブガイド_a0248662_022240.jpg

1970TRIUMPH T120 バルブガイド_a0248662_0233716.jpg

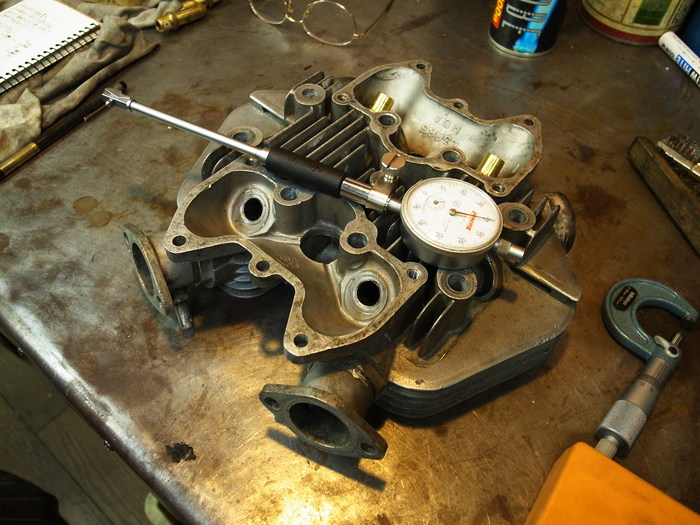

IN側のバルブガイドを抜き、ヘッドガイドホール径計測。
残念ながら0.03mm程度楕円だったのでリーマーを通し真円にします。

1970TRIUMPH T120 バルブガイド_a0248662_026245.jpg

1970TRIUMPH T120 バルブガイド_a0248662_0262095.jpg

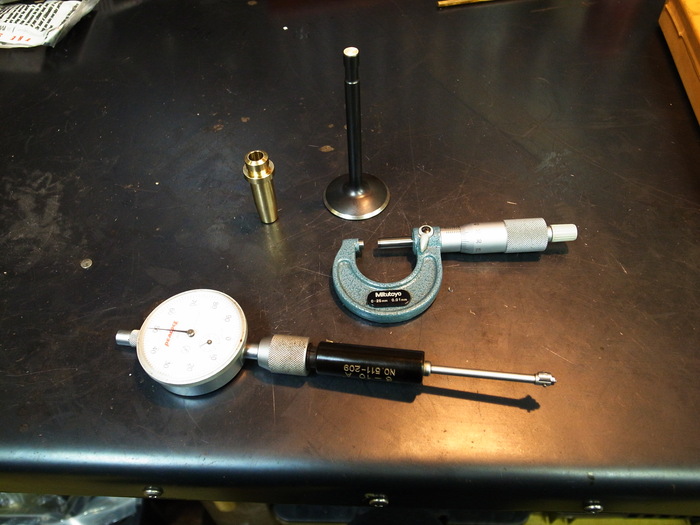

冶具をつくり、最小のリーマーサイズで真円拡大。


1970TRIUMPH T120 バルブガイド_a0248662_024846.jpg
1970TRIUMPH T120 バルブガイド_a0248662_0241978.jpg

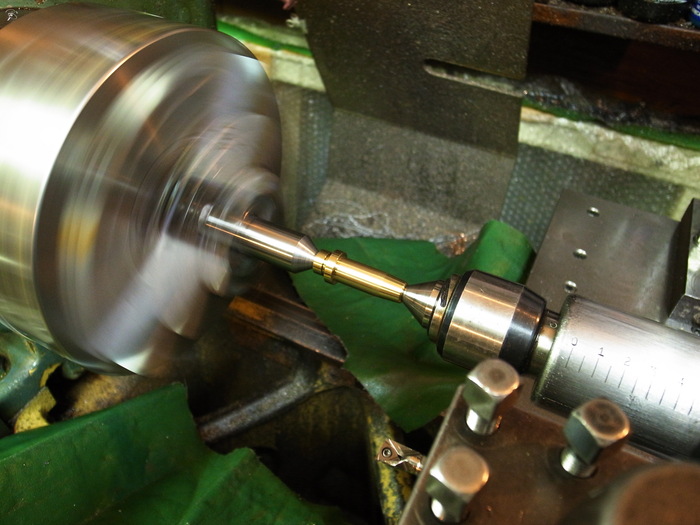

バルブガイドも加工。
ガイドもバルブもKIBBLEWHITE製。ステム径+クリアランス分のサイズのリーマーでガイド穴拡大。
専用生爪に加え旋盤で拡大していきますが、使うアルミ青銅のガイドは粘り硬く、一気に切れきれないので、0.01mm刻みでリーマーを通し、適正サイズにします。

1970TRIUMPH T120 バルブガイド_a0248662_0243595.jpg

ガイド外径も真円拡大したヘッド側ガイドホール径+嵌め代のサイズまで研磨。


1970TRIUMPH T120 バルブガイド_a0248662_0265073.jpg

ヘッドをよく暖めガイドを圧入。

1970TRIUMPH T120 バルブガイド_a0248662_027056.jpg

1970TRIUMPH T120 バルブガイド_a0248662_027925.jpg

圧入後、縮んだガイド穴をリーミング。
エキゾースト側も使うバルブステム径+クリアランス分のサイズでリーミング。
インテーク側よりも熱がかかるエキゾースト側はクリアランス大目にしておきます。
