1976XLCH1000 カムブッシュ その2

今日はZ君のアイアンスポーツ、カムブッシュのお話。


#3,4カムブッシュは製作、オイル溝、ダウピン穴加工が終わり、冶具を使いカムカバーに圧入。

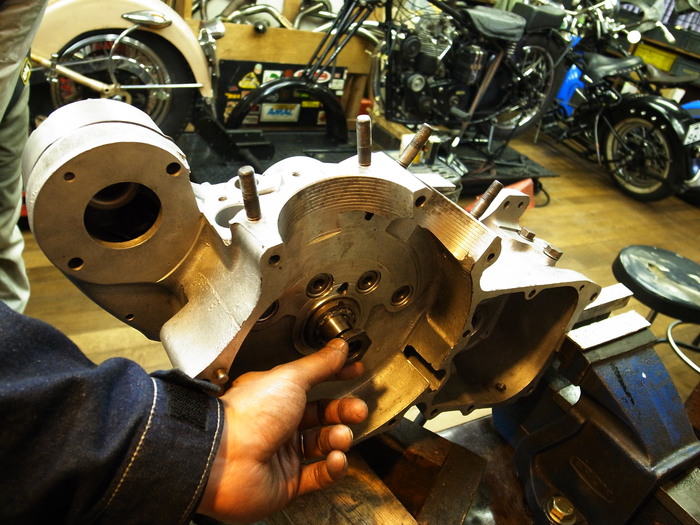

真っ直ぐ入るように冶具を使い、ケース側にカムニードルベアリングも圧入。


ケースとカムカバーを組み、専用リーマーでラインリーミング。

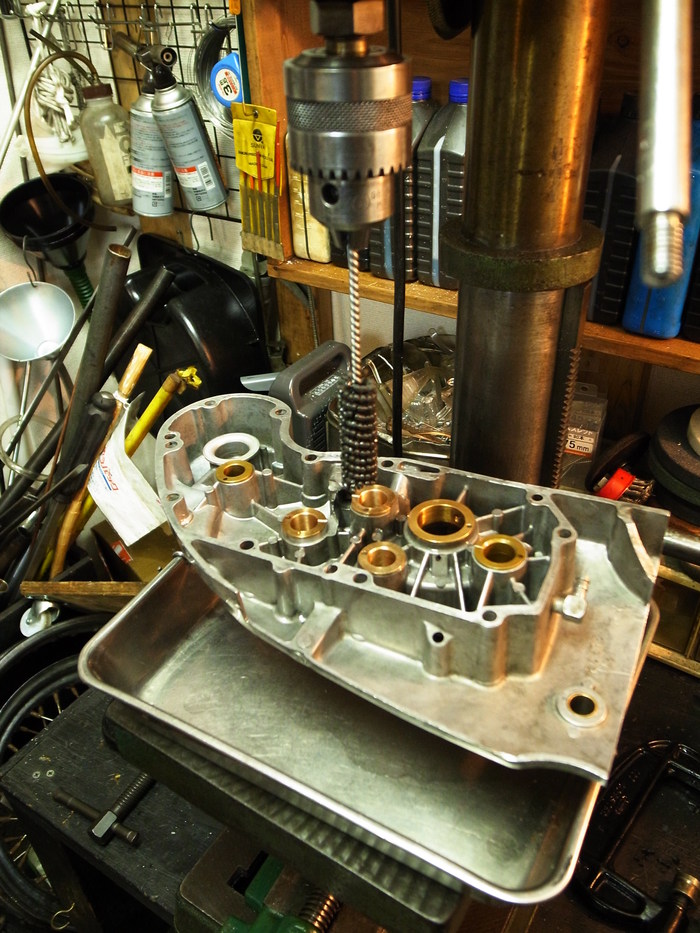

リーミング後ホーニング。



使うカムカバーガスケットを付け、それぞれカムを一個ずつ組み、スラスト量をシムで調整。
これがなかなか時間がかかる。

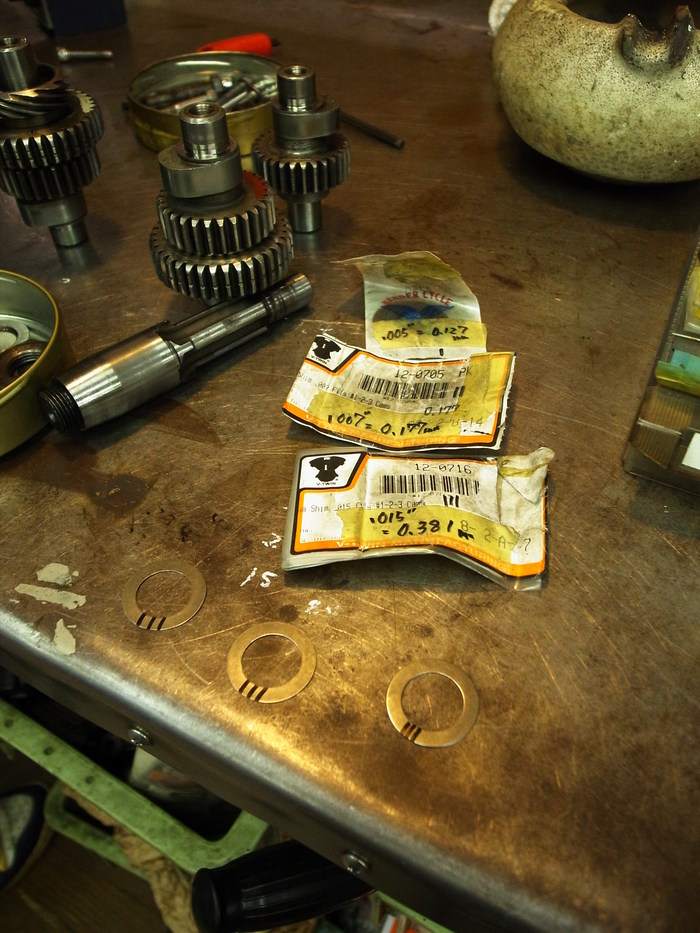

0.127mm、0.177mm、0.381mmそれぞれの厚みの専用シムがアフターパーツから出ており、組み合わせて調整します。

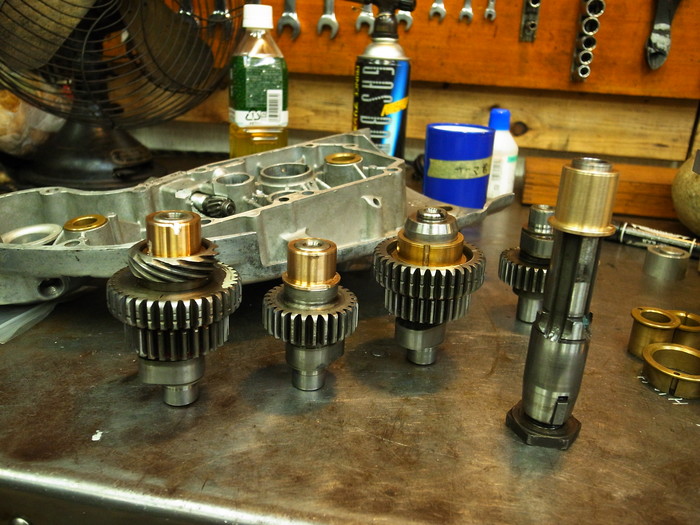

4つのカム、ガスケット、ピニオンシャフト、クリアランス調整したローラーベアリング、カムカバーを組み、カムギアの回りっぷりチェック。

状態が悪かったカム周り、どうにかここまで完成です。







土曜日はトリニティーの新年会でした。
やっと来れたトリニティー跡地の飲み屋さんで牡蠣を堪能。
オイルの香りもせず綺麗になってしまった店内から見える外の風景は昔のままでありました。
