2015年 01月 15日

1976XLCH1000 ピニオンブッシュ

今日はZ君のアイアンスポーツ、ピニオンブッシュのお話。

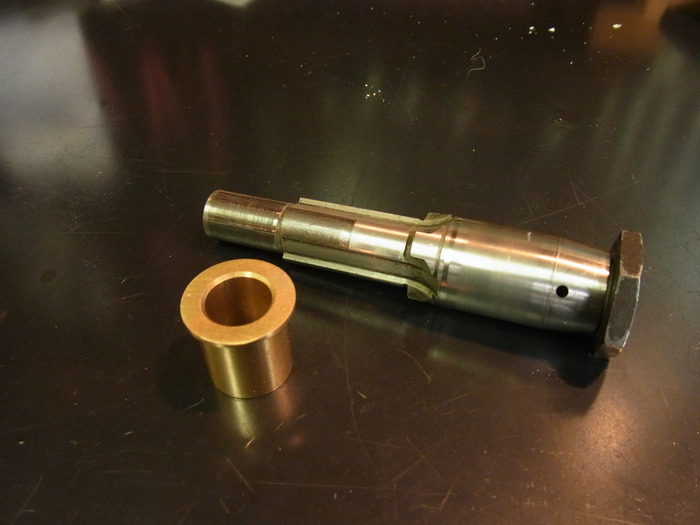

ピニオンシャフトのブッシュ受け部分(先端部)が少々減っていましが、JIMS製のブッシュは内径が大分小さく作られているので、このシャフトを使います。


ブッシュのあたっていたとろが減り、あたっていなかった先端部で少々段つきになっています。
このままブッシュが入るようにしてしまうと、実際の摺動部分ではクリアランスが多くなってしまいます。

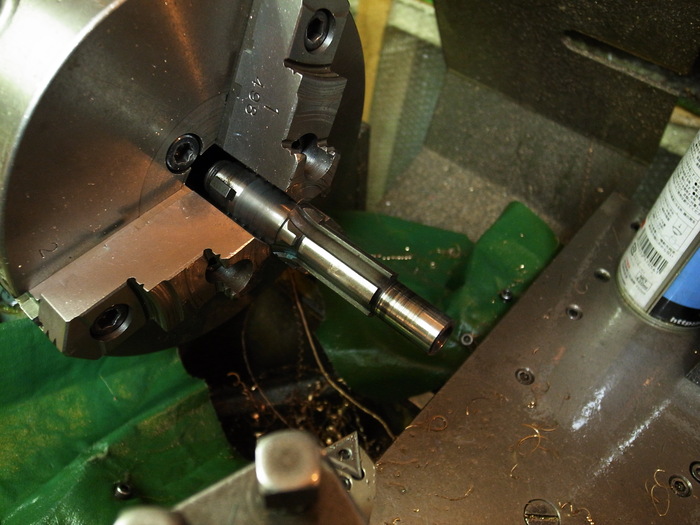

ペーパーを使い段付きを無くします。

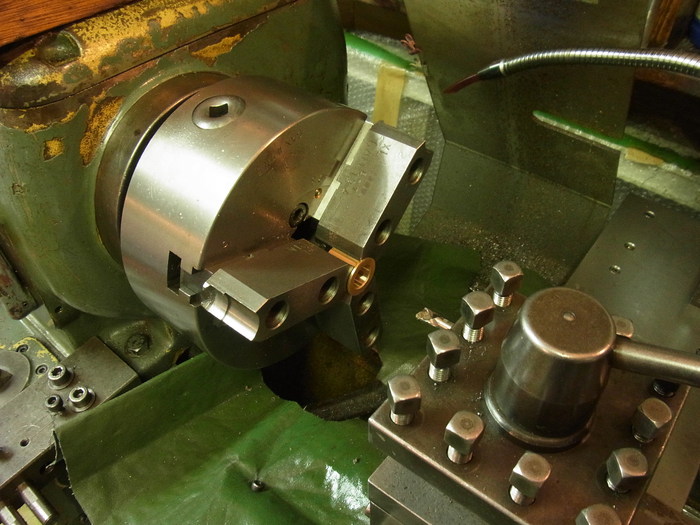

専用生爪を使い、ピニオンシャフト径に合わせブッシュ内経拡大。



外径は問題なく、カムカバーに圧入。

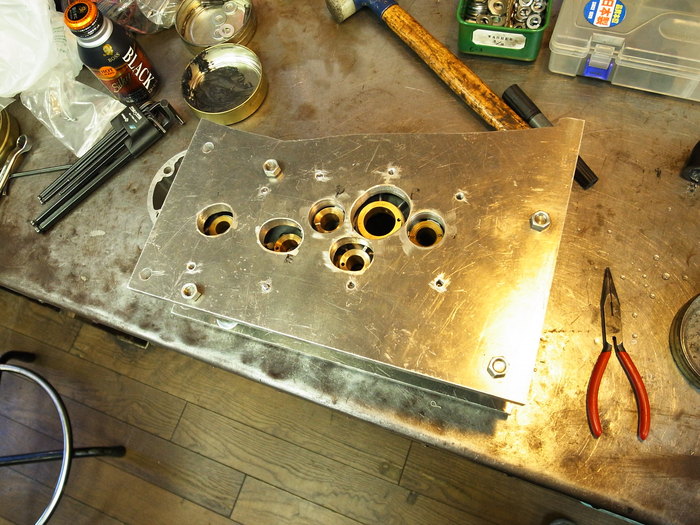

使うピニオンシャフトのサイズに合ったリーマー用冶具製作。

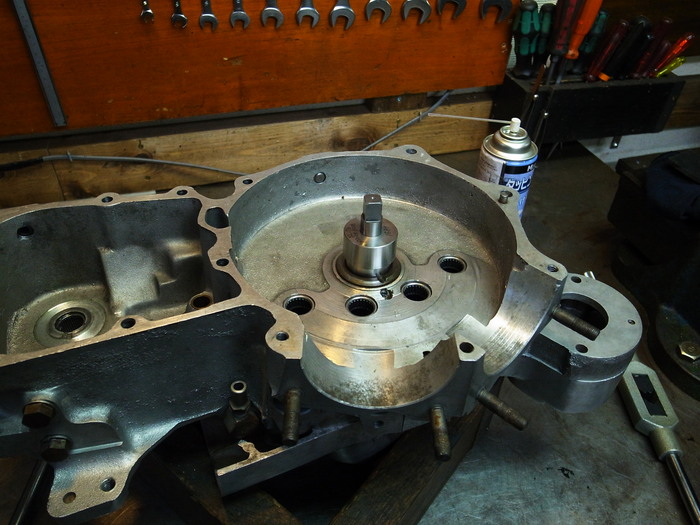

クランクケースとカムカバーを組み、ピニオンベアリングレースを軸にしてラインリーミング。

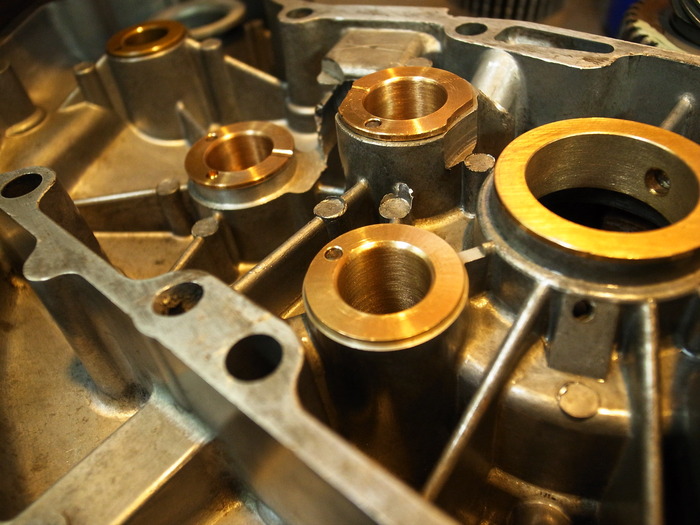

ホーニングしてブッシュ完成。

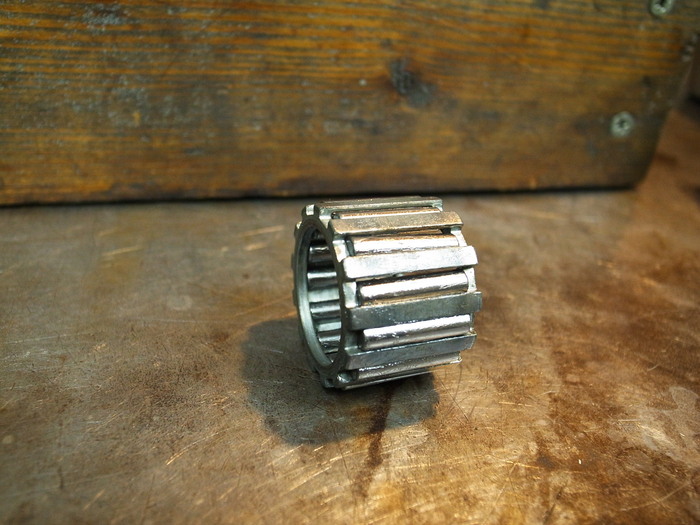

でこちらはピニオンシャフトベアリングローラー.0004”オーバーサイズでローラー径4.77mm
レース内径34.96mm シャフト径25.39mm でクリアランス0.03mmなのですがこのローラーもともと付いていたローラーよりも全長が0.3mmも長い。そのためケージに嵌まり込みローラーが回らない。
ブツブツと愚痴りなら13本のローラーの全長を切削。



カムカバー、ローラー、シャフトを組みスルスル回るかチェック。
うふふ。ここまではよい感じ。次回はカム周りのお話です。
