1970TRIUMPH T120 分解作業(車体周り)

今日はKさんのトライアンフ分解作業。
エンジン周りの分解・計測作業が終わり、車体周りを分解していきます。




まずはフロントホイールから。
元々付いていたFホイールはハブが破綻していたので、Hさんより支援して頂いたホイールをばらします。
逆ネジのリテーニングリングをはずしベアリング周り分解。




スポーク分解。

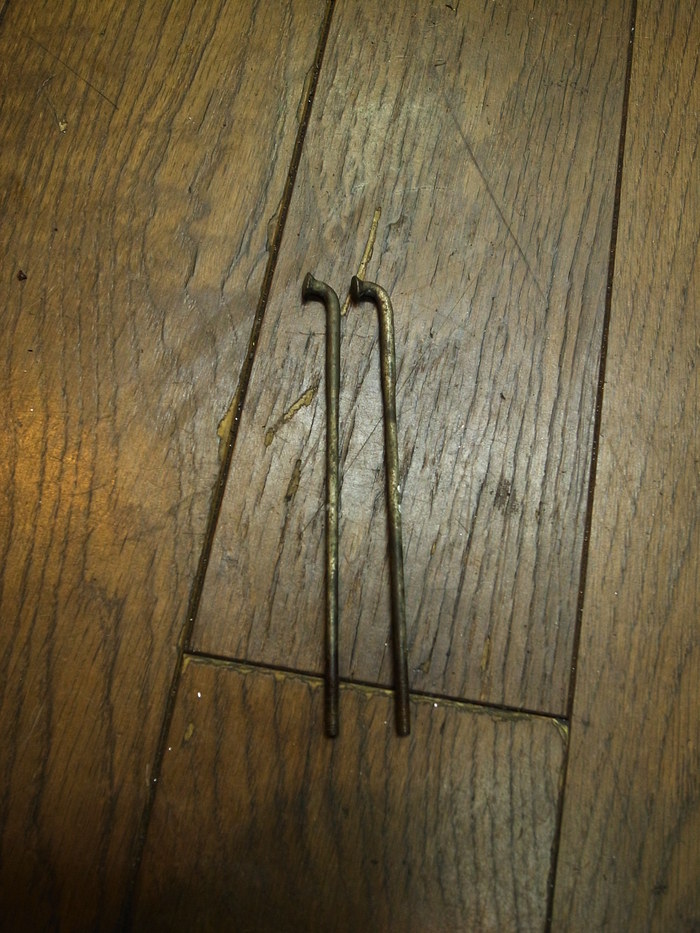

車体左側のスポークはストレートタイプ。
車体右側はエルボ部分の角度が2種類(78°と100°)で合計3種類。

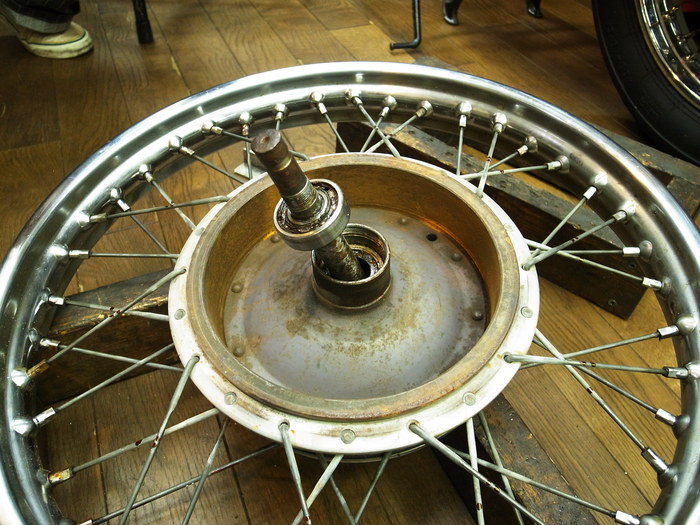

こちらはリアホイール。

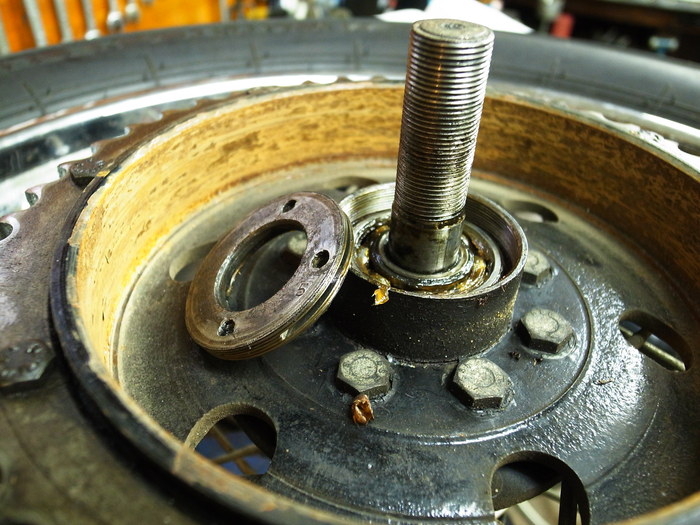

まずはドラム側のリテーニングリングをとります。こいつは正ネジ。


ベアリングプーラーを使いベアリングを抜き取り。

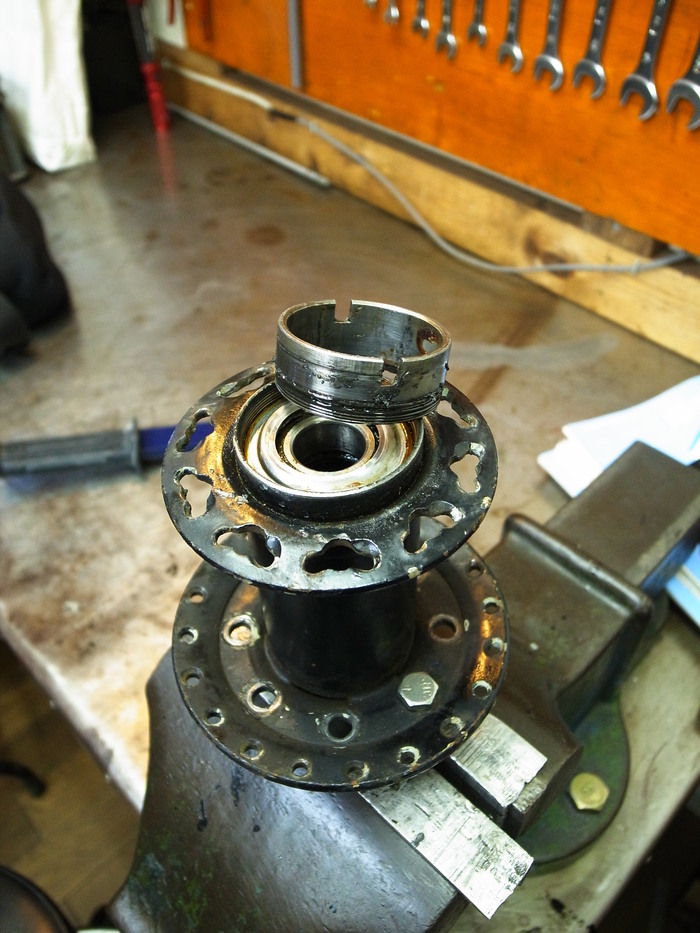

スピードメーター側はスピードメーターアダプターを取りベアリングを外します。
スピードメーターアダプターは逆ネジです。

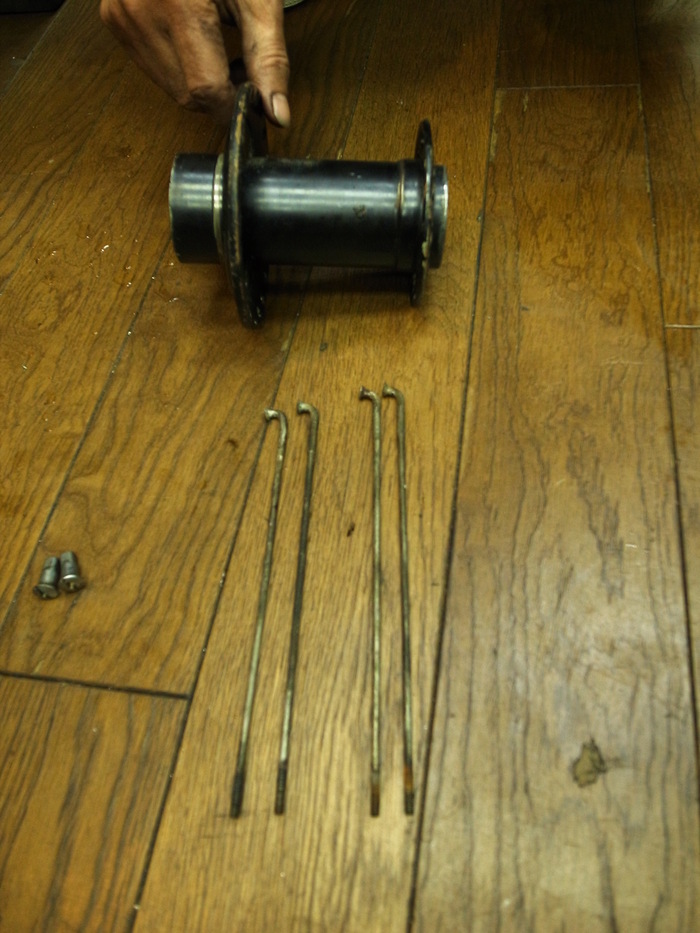

スポーク分解。R側のスポークも3種類。
ドラム側はエルボ部分の角度が110°、90°と2種類。
スピードメーター側は全長が少々短く、エルボ角度が90°


フロントフォーク分解。
インナーチューブはやはり錆びています。


ダストエクスクルーダースリーブナットをこいつを抜くために買った工具使い回す。



ブッシュのガタは良好。




ステアリングヘッド分解。

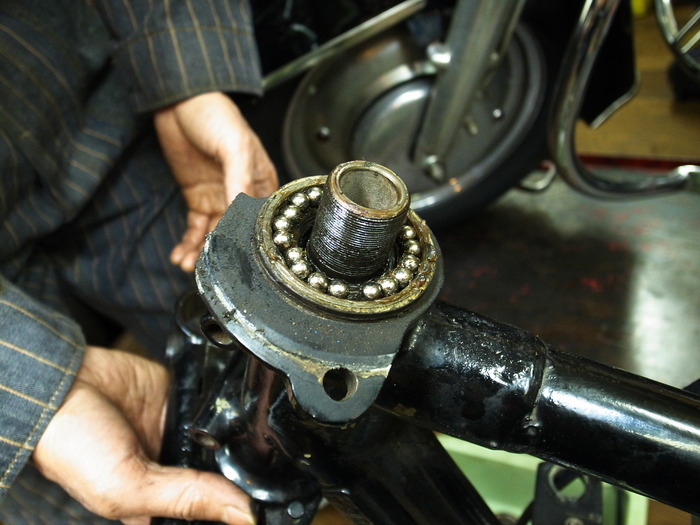

1/4”ボールベアリング40個




ベアリングレースも良好であります。





スイングア-ム分解。
ピボットブッシュとスリーブのガタも良好です。

フロントハブの破綻ぶりから考えると、状態は悪くなく一安心という話でした。
