1980XLH1000 バルブシートカット

今日はIさんのアイアンスポーツバルブシートカット&擦り合わせのお話。
バルブガイドの加工、圧入、リーマー通しが終わりシートカットをしていきます。

1980XLH1000 バルブシートカット_a0248662_064249.jpg
1980XLH1000 バルブシートカット_a0248662_065785.jpg

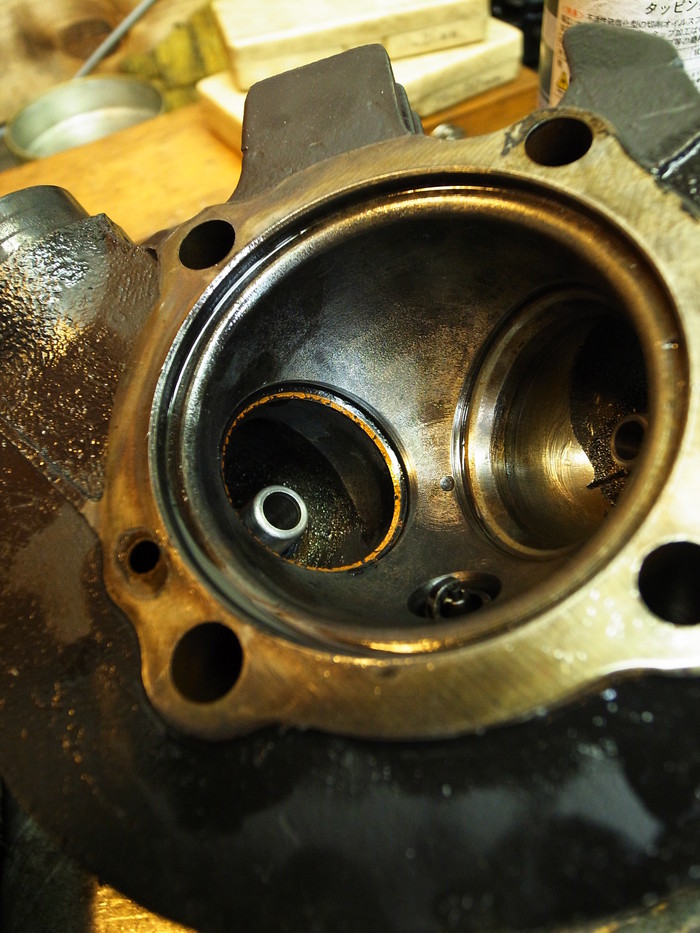

写真のようにアイアンのEX側バルブシートは虫食っている場合が非常に多いです。

1980XLH1000 バルブシートカット_a0248662_071211.jpg

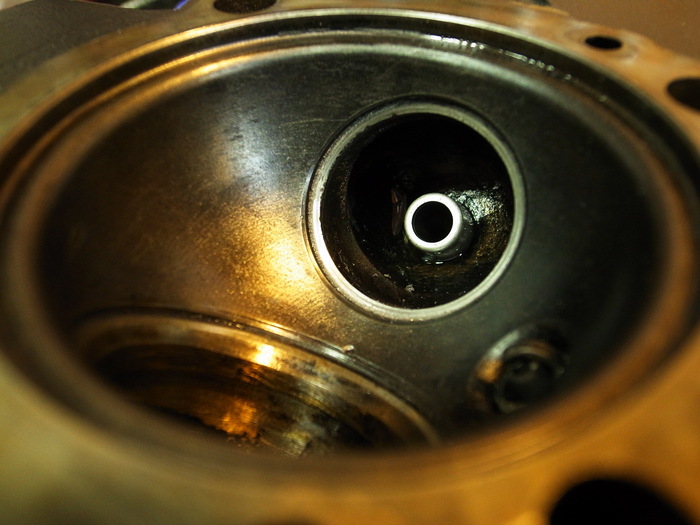

まずは虫食いが無くなるまで45度面(バルブの傘が当たる部分)をシートカット。

1980XLH1000 バルブシートカット_a0248662_073010.jpg

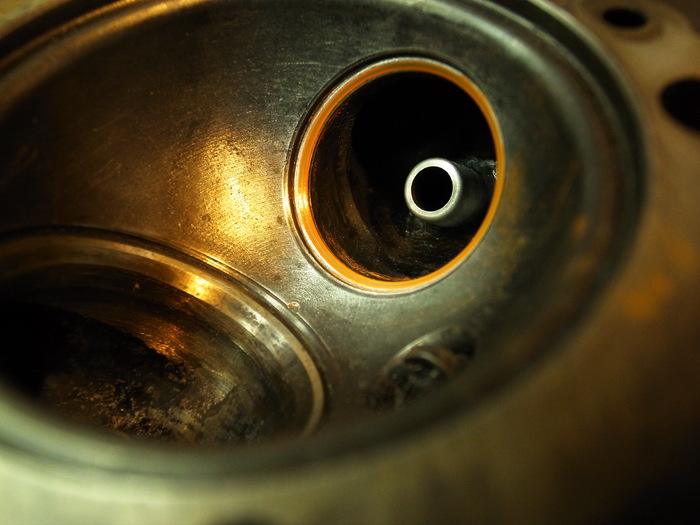

45度カット後、シートのあたり面(45度面)がバルブの傘の真ん中に来るように30度面、60度面をシートカット。

1980XLH1000 バルブシートカット_a0248662_074410.jpg

IN側に比べEX側は熱を持つので、熱をヘッドに逃がす目的でシートとバルブのあたり幅は1.5mmに。(INは1.3mm)


1980XLH1000 バルブシートカット_a0248662_082498.jpg
1980XLH1000 バルブシートカット_a0248662_084034.jpg

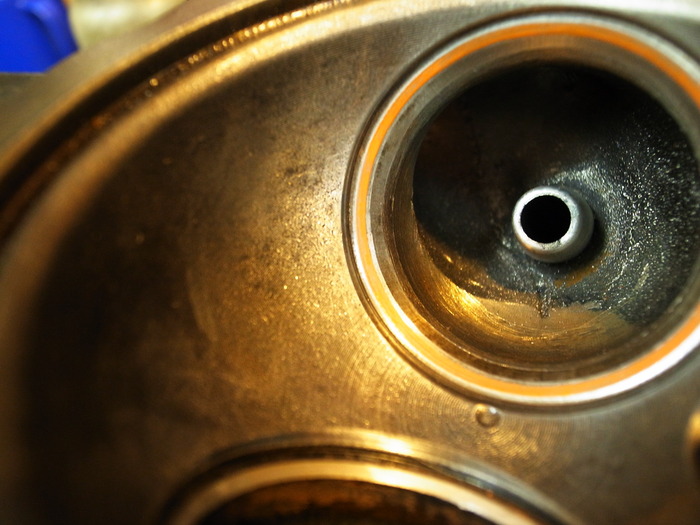

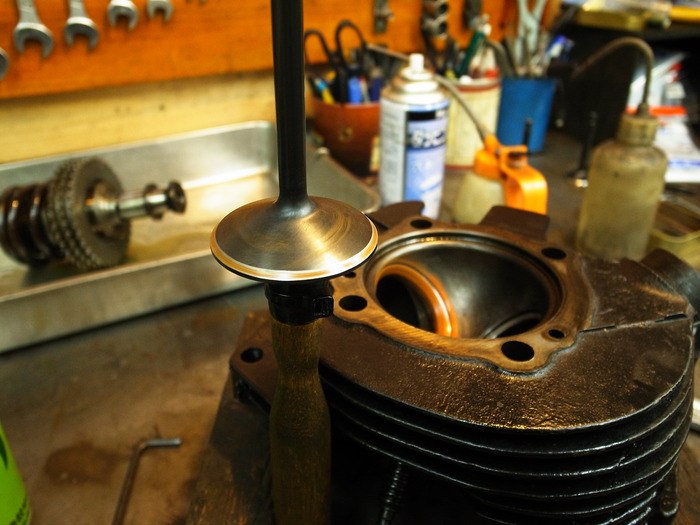

こちらはIN側
同じく45度面カット後、30度、60度面シートカット。
INの場合はシートとバルブのあたり部分の円の直径を大きくしてやり(バルブの傘の下目)より多く混合気が入るようにしてやります。シート幅は1.3mmに。


1980XLH1000 バルブシートカット_a0248662_094476.jpg

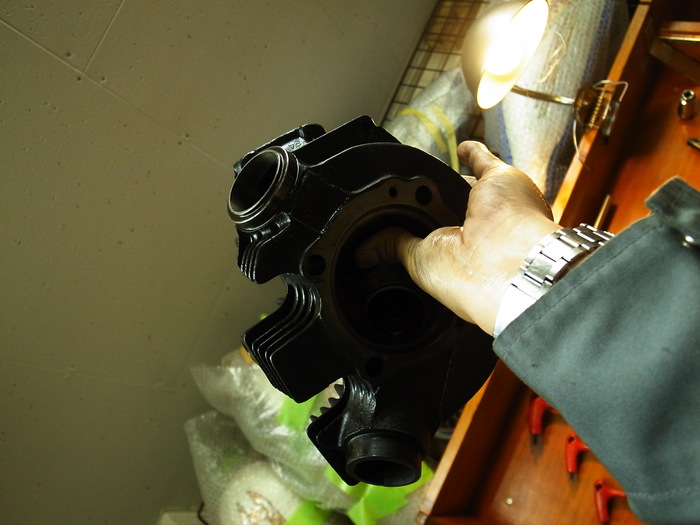

擦り合わせをして、灯油チェック。
ポート内に灯油を入れ、バルブを手で押さえ漏れて来なかったらO.Kです。

という訳でバルブシートの加工終わりです。

1980XLH1000 バルブシートカット_a0248662_093030.jpg
