VELOCETTE MAC ギアボックス レイシャフト

今日はOさんのベロセットギアボックス、レイシャフトギアのお話。
2nd、3rdギアブッシュのガタ、スラストともに多かったので交換します。

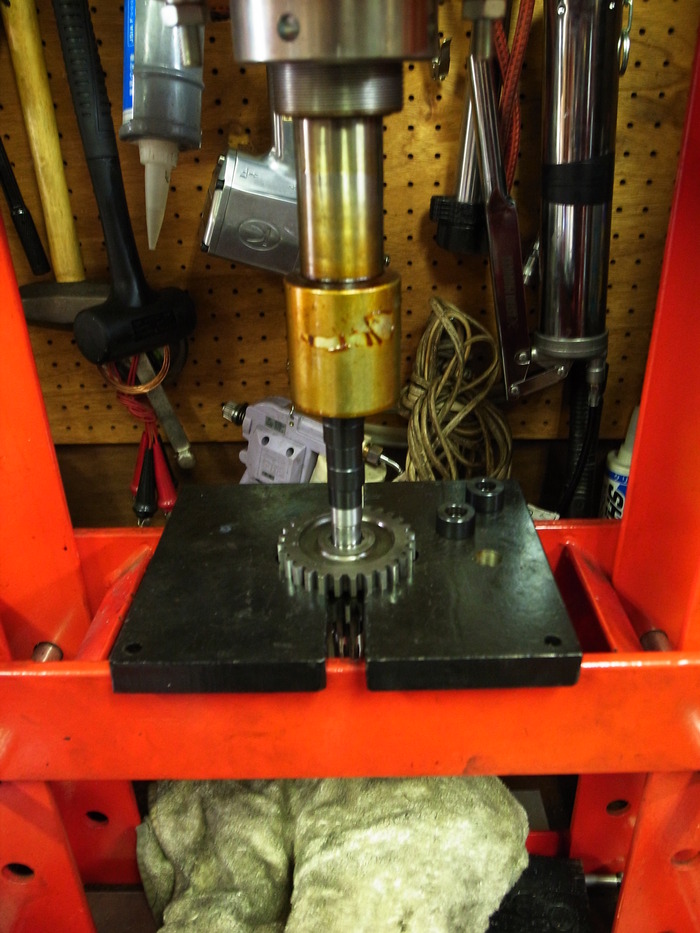

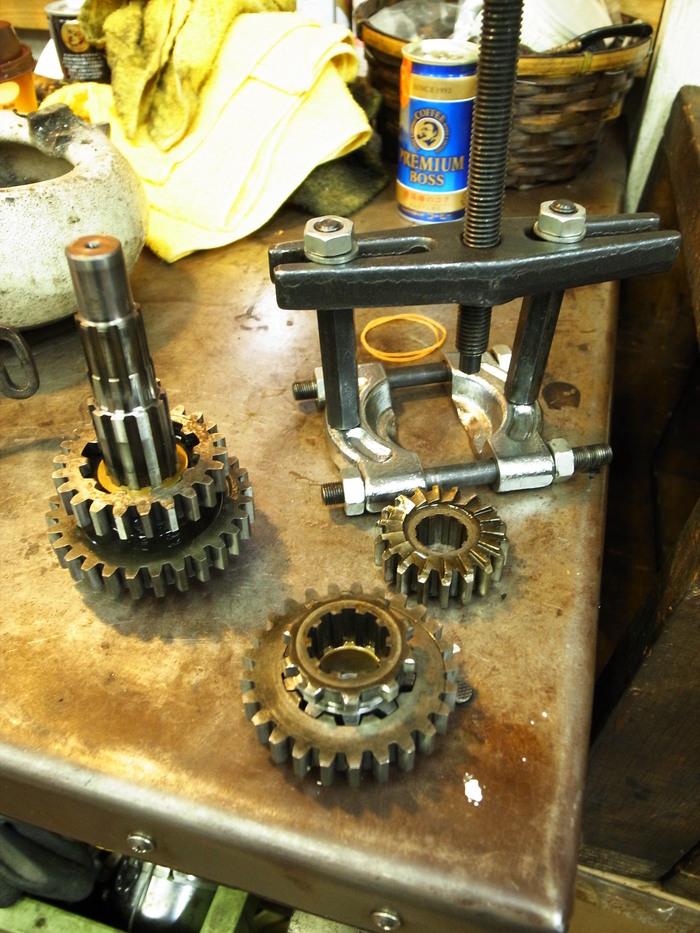

まずはレイシャフトに圧入されている1st、TOPギアを抜きます。
ここの圧入は結構きついです。



抜き取り後、ブッシュ、ギアブッシュ圧入部分、シャフト計測。

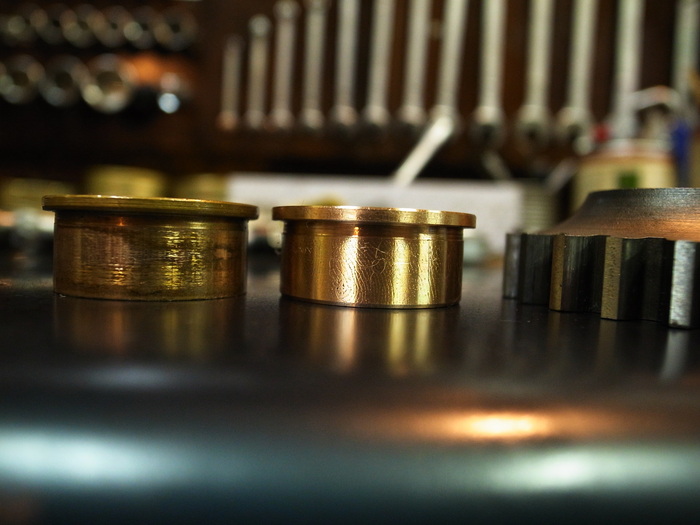

2nd、3rdギアそれぞれ合わせてブッシュ製作。


ブッシュの全長、ツバの部分の厚みがギアのスラストに影響するので、元々付いていたブッシュを参考にピッタリに作る。
レイシャフトスプライの止まり部分が少し見えるぐらいにします。

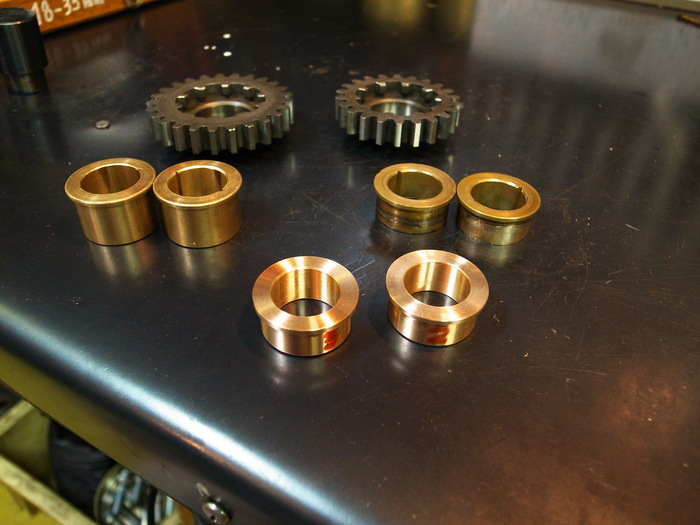

それぞれギアに圧入。オイル溝はオーナーさんにリューターで掘ってもらいました。



1stギア、Topギアを圧入しつつ、スラスト調整。
それぞれ0.1mm~0.15mmに。

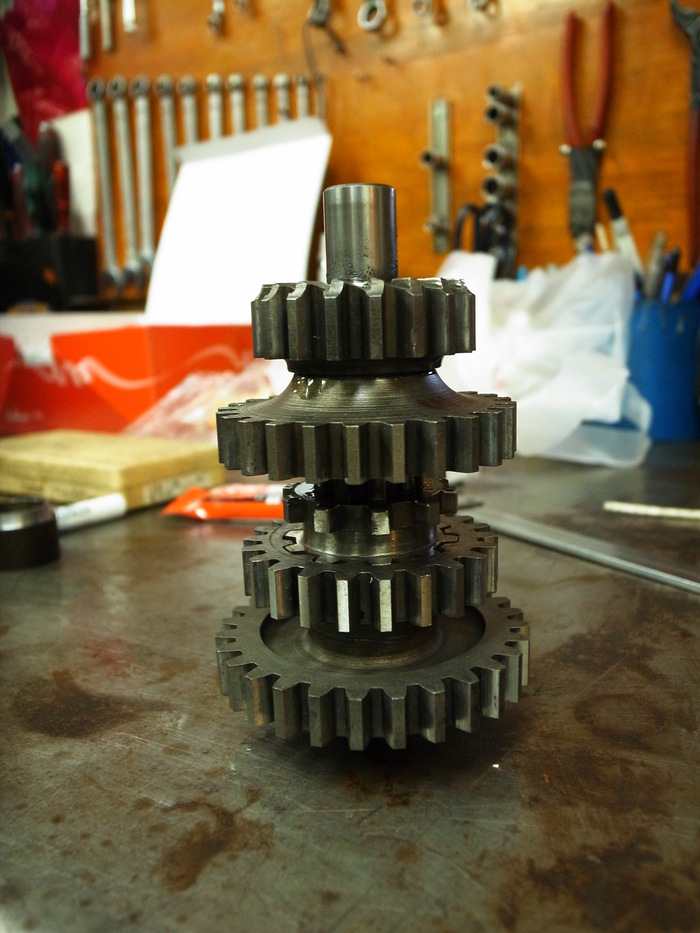

という訳でレイシャフト側完成。
ガタなしスムーズになりました。



おまけでドレンボルトを真鍮で製作。座面部分には逃がしをつくり座面がしっかりあたるようにします。
