1963FLH1200 フロントブレーキケーブル

今日はSさんのパンヘッド・フロントブレーキケーブル製作のお話。
元々ついていたケーブルチューブが変に曲がっていた事とハンドルバーを交換したので、ケーブル周り製作することに。

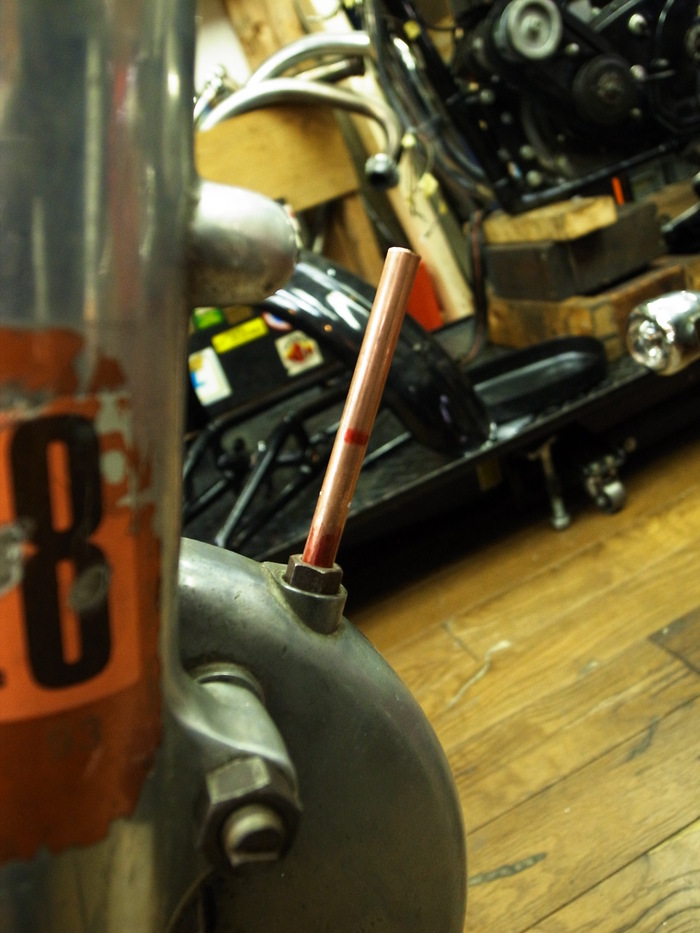

こちらの写真は純正のケーブルチューブ。
外径10mm内径8mmのパイプがドラムフィッティング部へいくとテーパーになっています。内径も同じく細くなり曲がっています。溶接、ろう付けの跡もありません。これどうやって作ったのでしょうか?
自分なりに作ってみます。



まずはドラムフィッティング部分は8mmの同パイプで製作。
テーパー加工し取り付け、曲がりに角度を決める。


パイプに板金半田付け。

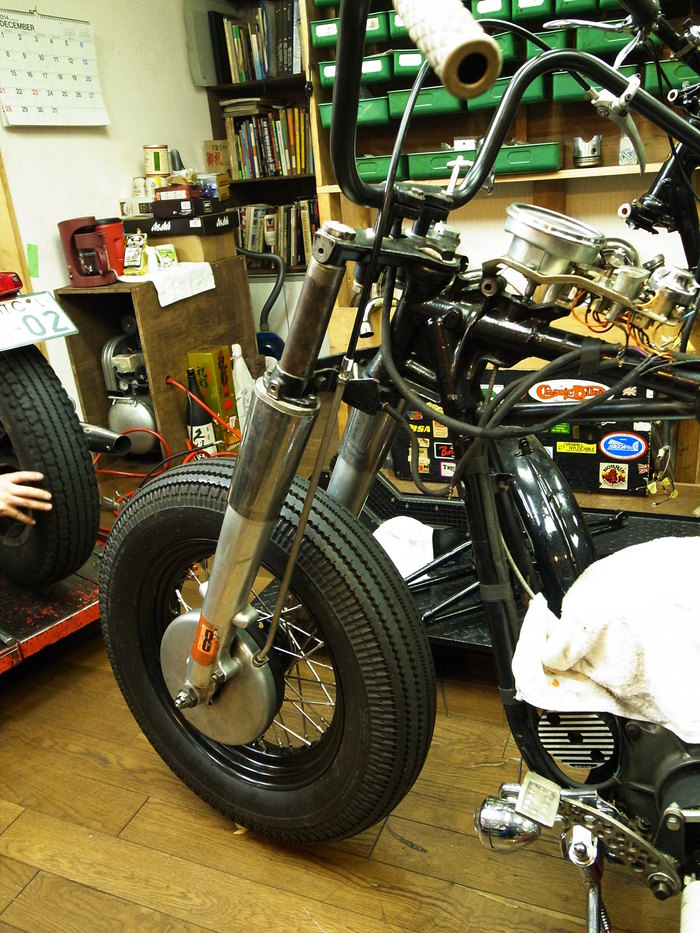

塗装しこんな感じに。

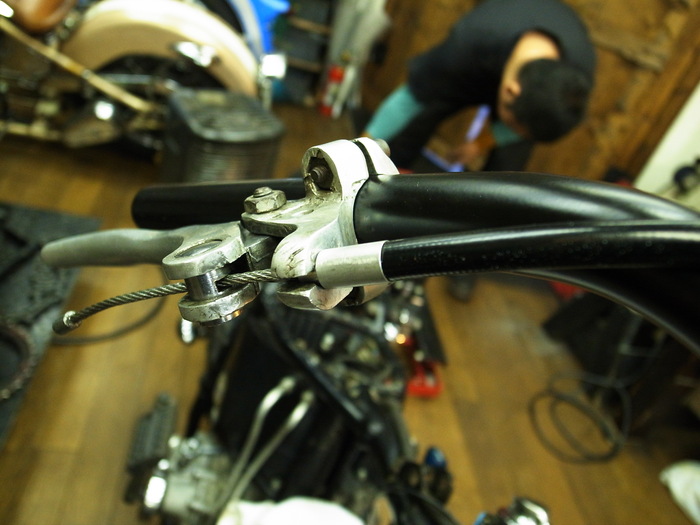

ケーブルも製作。直留めだったアウターケーブルにはフィッティング取り付け。

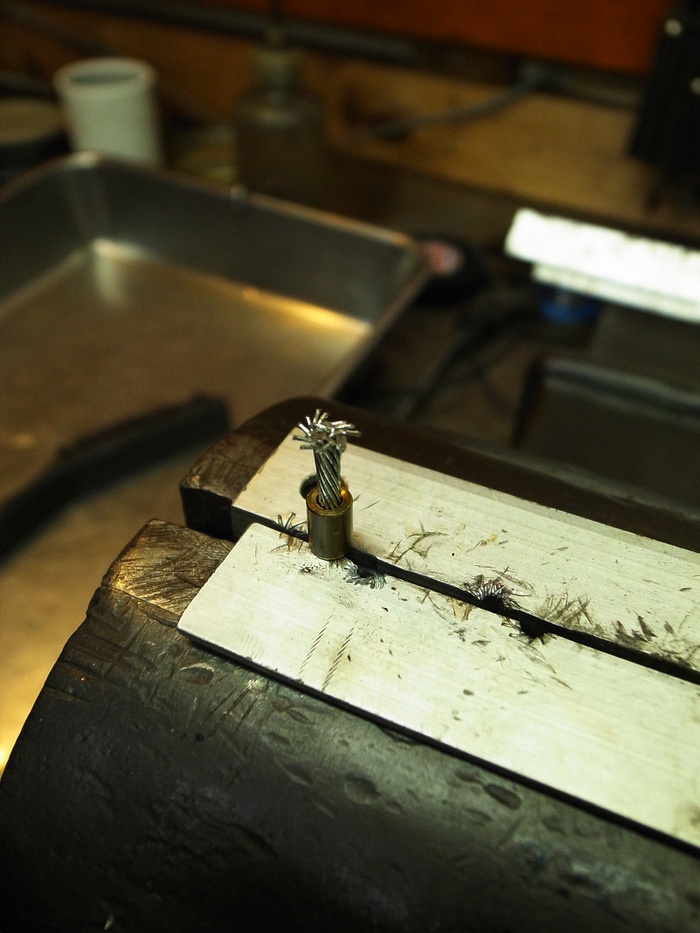

長さを決め、インナーケーブルにタイコ取り付け。

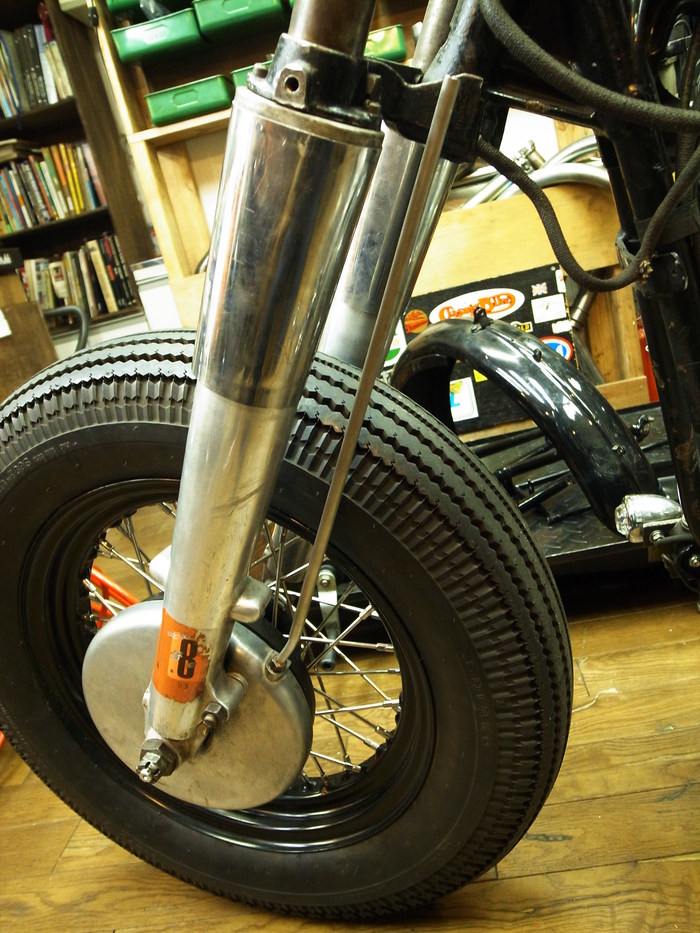

という訳でフロントブレーキケーブル出来上がりです。
