VELOCETTE MAC ギアボックス加工

今日はOさんのベロセット・ギアボックスの加工ごと
ベロセットのギアケースは、なんやかんやあるなーって話です。

VELOCETTE MAC ギアボックス加工_a0248662_0314782.jpg


VELOCETTE MAC ギアボックス加工_a0248662_0321484.jpg

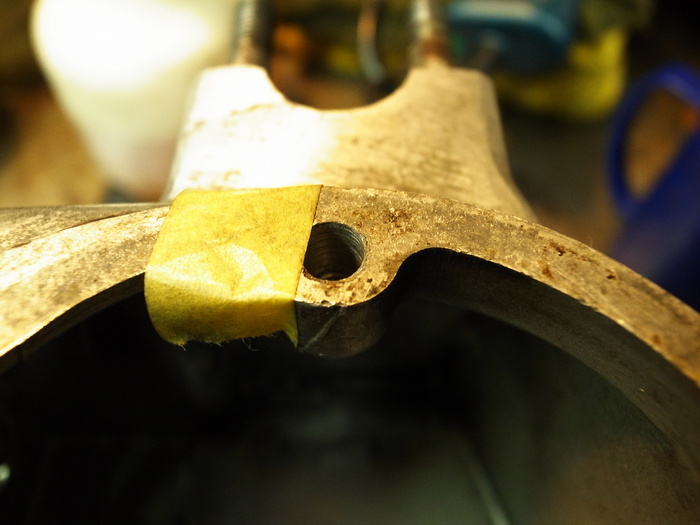

エンドカバーマウントボルトの雌ねじ、ねじ山が無くなっています。奥の2,3山でかろうじて残っている。

VELOCETTE MAC ギアボックス加工_a0248662_0322889.jpg

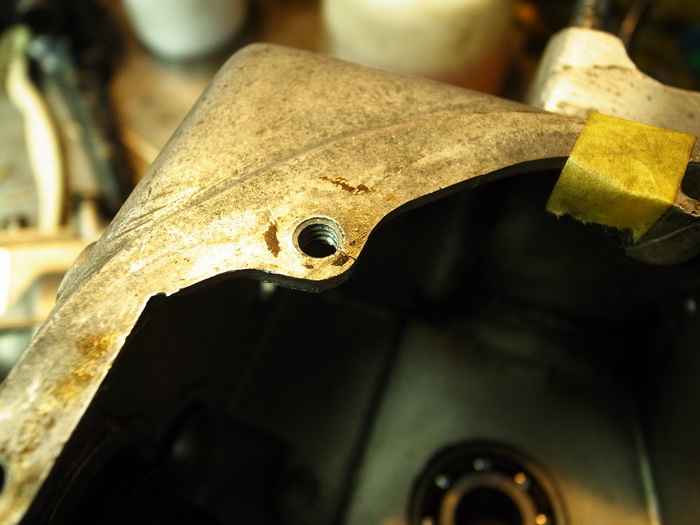

一つはクラック。

VELOCETTE MAC ギアボックス加工_a0248662_0324366.jpg

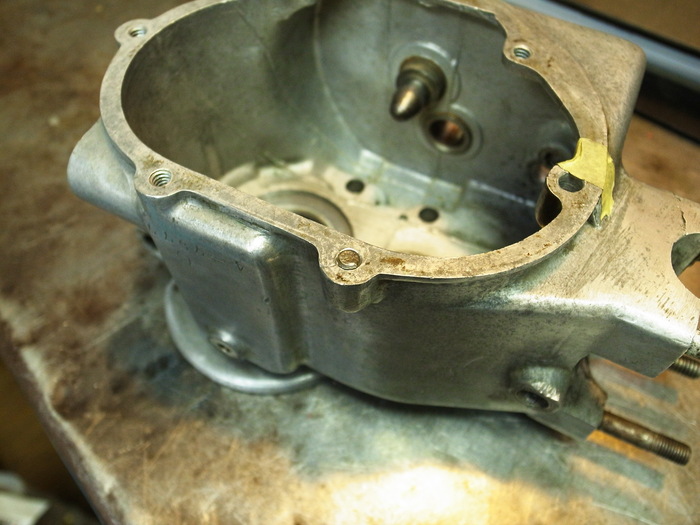

一つは中折れしています。ボルトの頭が液体ガスケットで留まっていました。

VELOCETTE MAC ギアボックス加工_a0248662_0325523.jpg

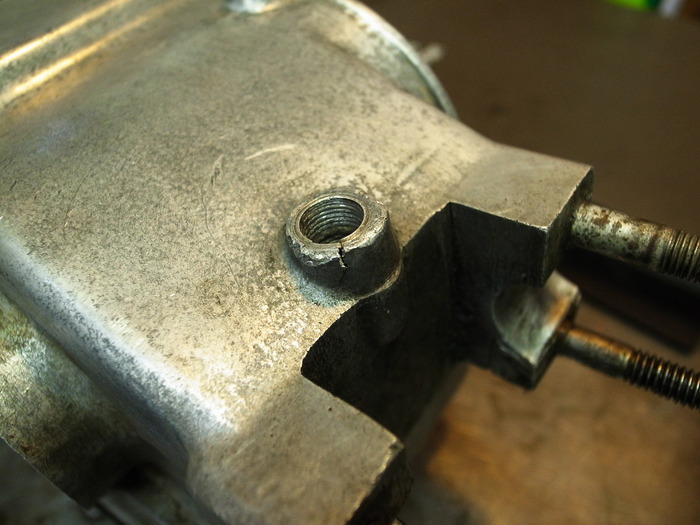

ドレンボルトはテーパー螺子が入れられ、クラックが入ってしまっていました。

VELOCETTE MAC ギアボックス加工_a0248662_0344884.jpg

VELOCETTE MAC ギアボックス加工_a0248662_037186.jpg

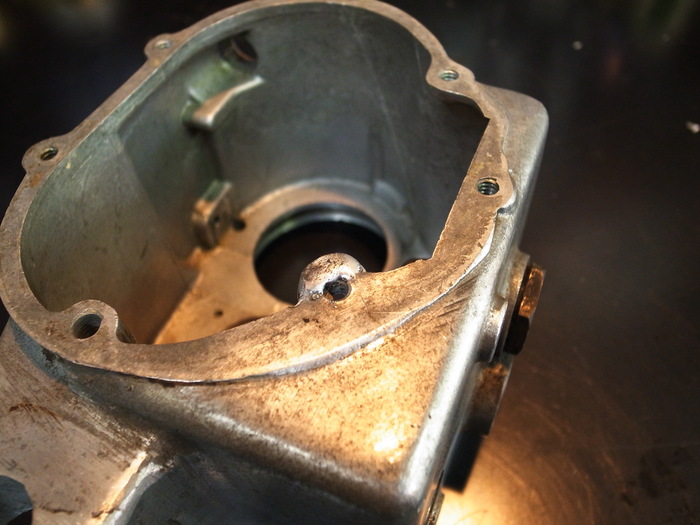

悪名高きベロのケース、熱をあまりかけたくないので溶接は最小でしてもらいました。

VELOCETTE MAC ギアボックス加工_a0248662_0352530.jpg

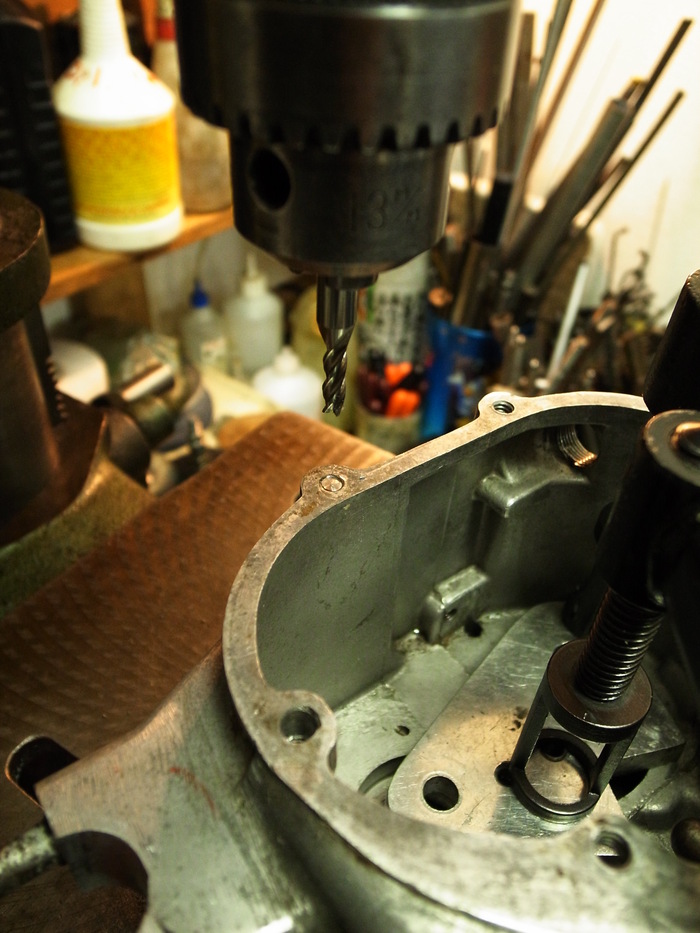

まずは中折れしたボルトを抜きます。
下穴を開けやすいようにエンドミルで折れたボルト部分の面だし。

VELOCETTE MAC ギアボックス加工_a0248662_037393.jpg

VELOCETTE MAC ギアボックス加工_a0248662_0381339.jpg

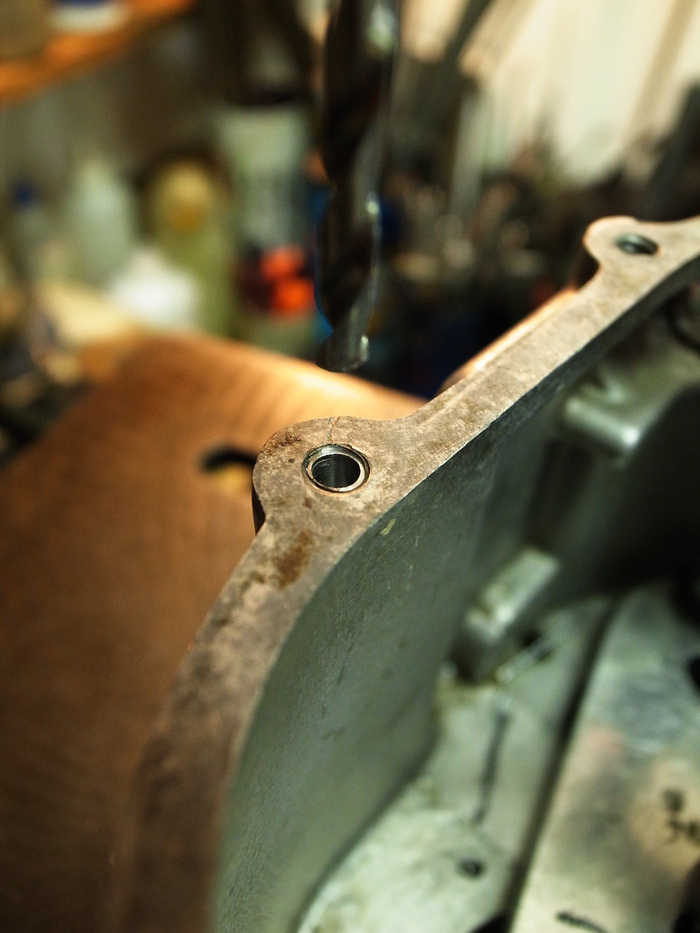

センタードリルを使い、中心に位置決めをして下穴を開ける。

VELOCETTE MAC ギアボックス加工_a0248662_038493.jpg

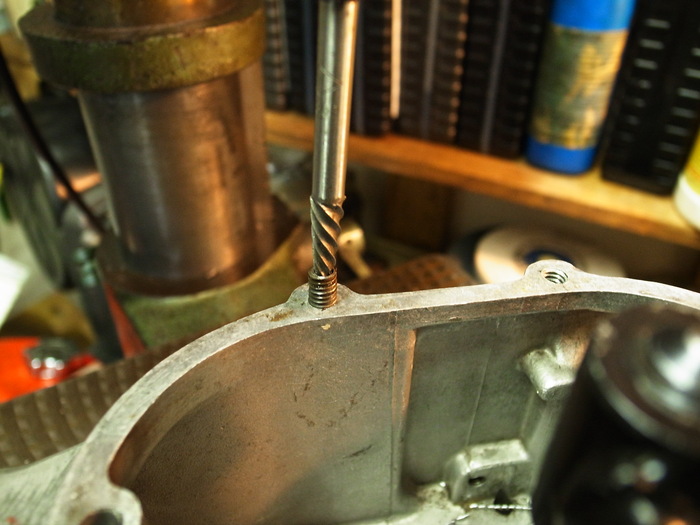

エキストラクターを使い摘出。

VELOCETTE MAC ギアボックス加工_a0248662_0393015.jpg

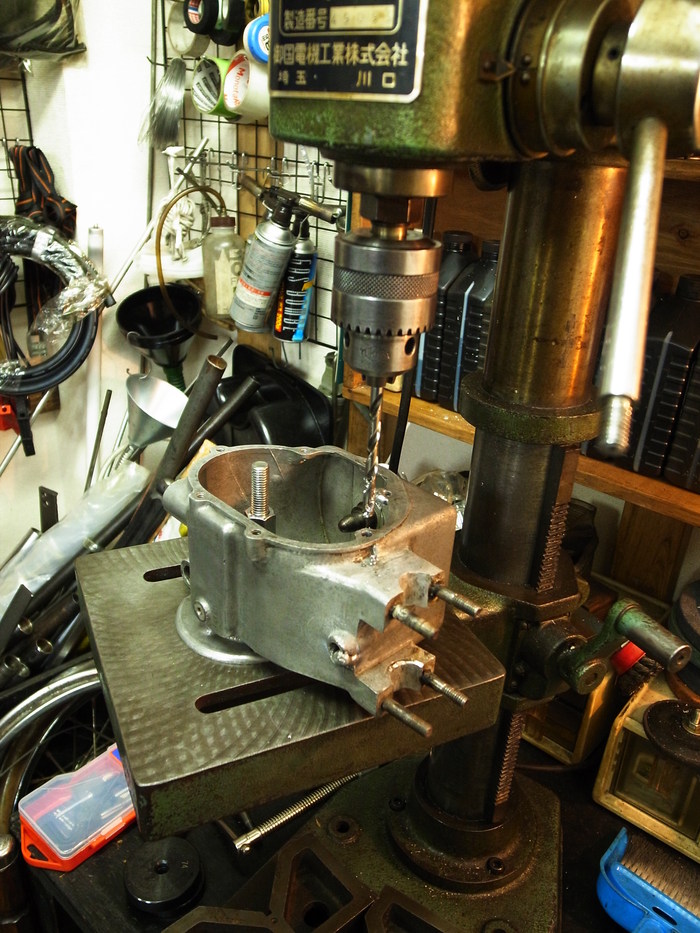

こちらはねじ山が無くなっていたところ。
下穴を開けへりサート加工。

VELOCETTE MAC ギアボックス加工_a0248662_0395676.jpg

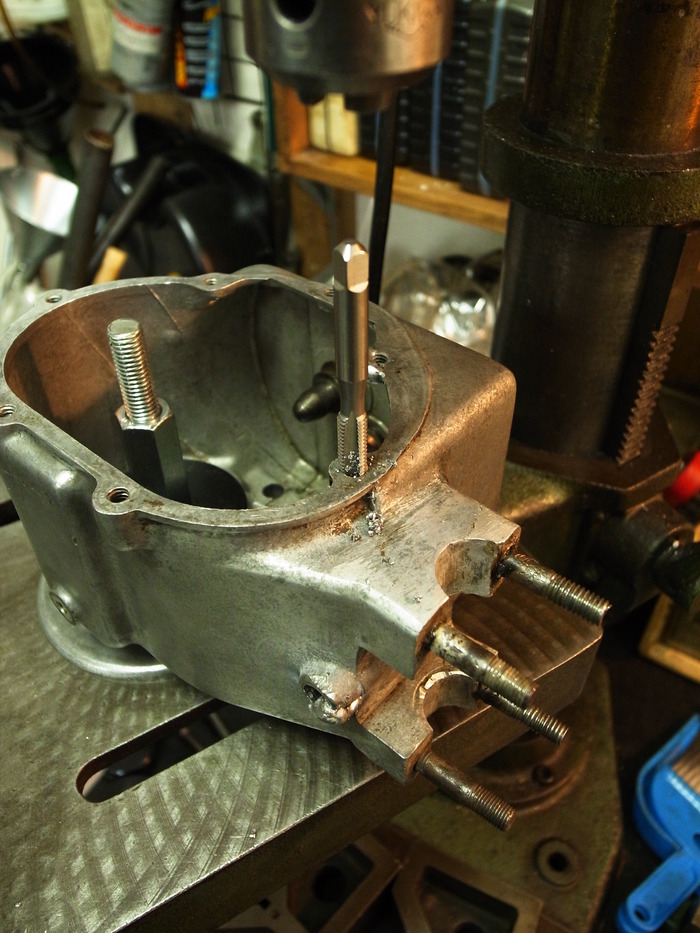

同じセットアップででへりサートタップを立てれば下穴に対して垂直にネジが切れます。

VELOCETTE MAC ギアボックス加工_a0248662_041987.jpg

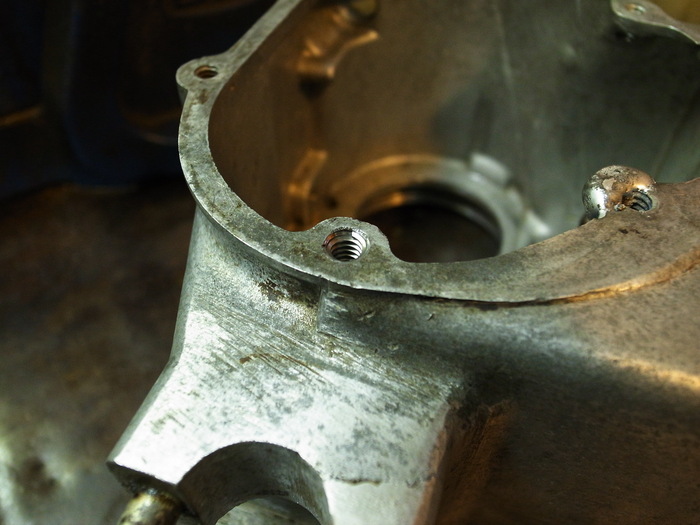

コイルを入れ完了。
ネジサイズは1/4”-20山

VELOCETTE MAC ギアボックス加工_a0248662_0412952.jpg

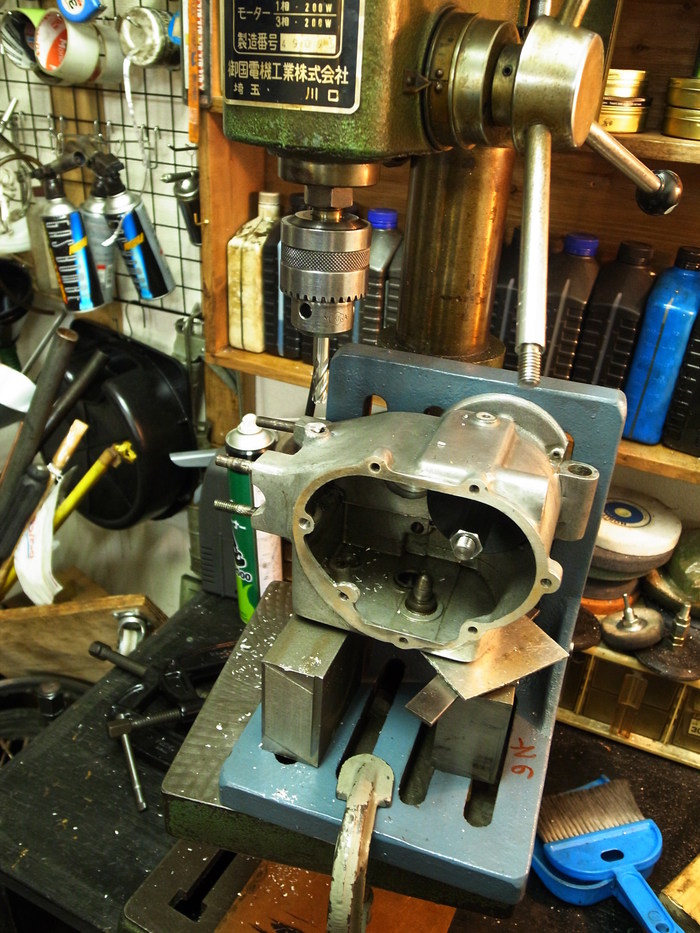

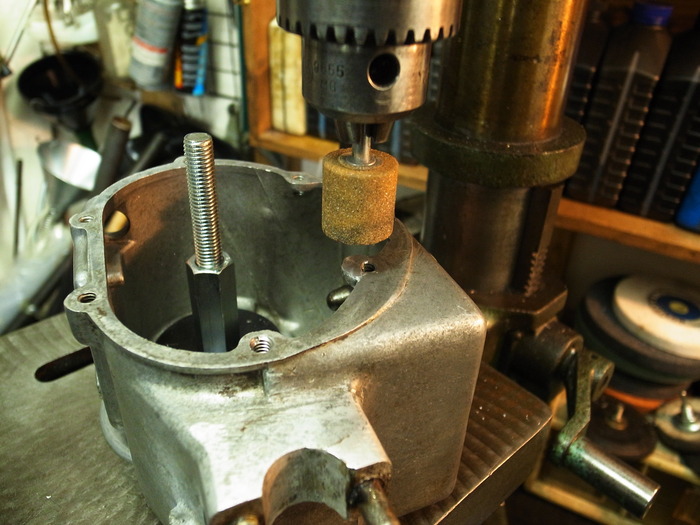

クラックが入っていたところは、ネジ穴内部に溶け込んだ溶接をエンドミルで削りネジきり、砥石を使い整形。

VELOCETTE MAC ギアボックス加工_a0248662_0422984.jpg

ドレンボルト部
こちらもネジ穴内部の溶接をエンドミルで削る。3/8”サイズでへりサートしようと思っていましたが下穴が合わず・・・。オーバーサイズでねじ山を切ります。

VELOCETTE MAC ギアボックス加工_a0248662_0431514.jpg

VELOCETTE MAC ギアボックス加工_a0248662_0434778.jpg

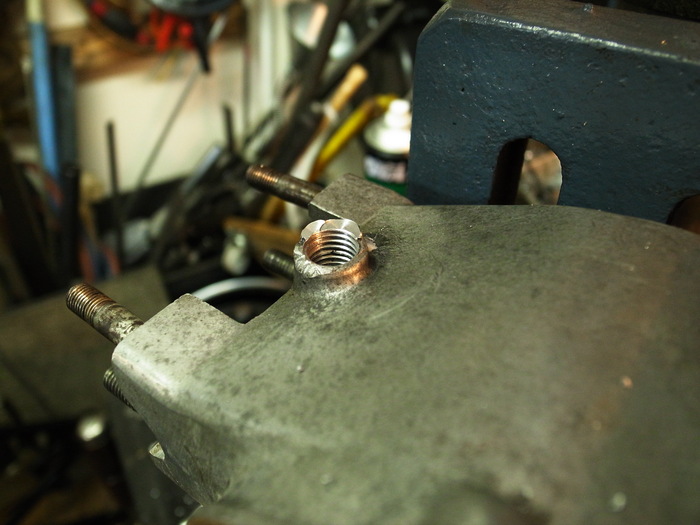

下穴を開け、1/2”-16山BSFでタップを立てる。荒めのネジピッチを選択しました。

VELOCETTE MAC ギアボックス加工_a0248662_044750.jpg

VELOCETTE MAC ギアボックス加工_a0248662_0442680.jpg

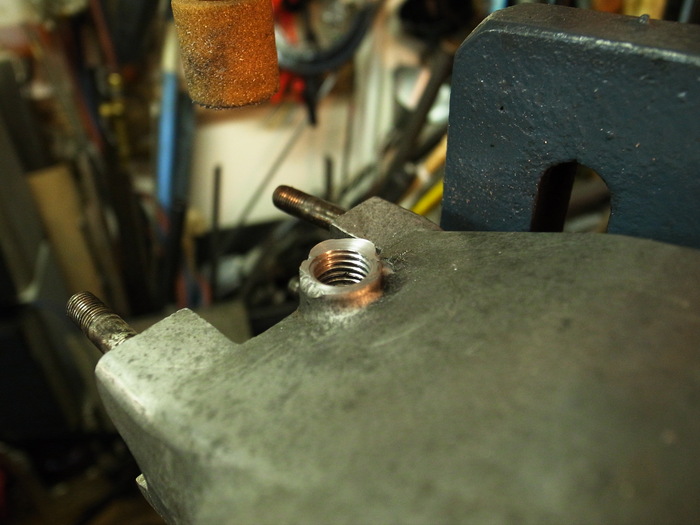

そのまま同じセットアップで座面作り。
この後整形作業。

VELOCETTE MAC ギアボックス加工_a0248662_0445715.jpg

VELOCETTE MAC ギアボックス加工_a0248662_045185.jpg

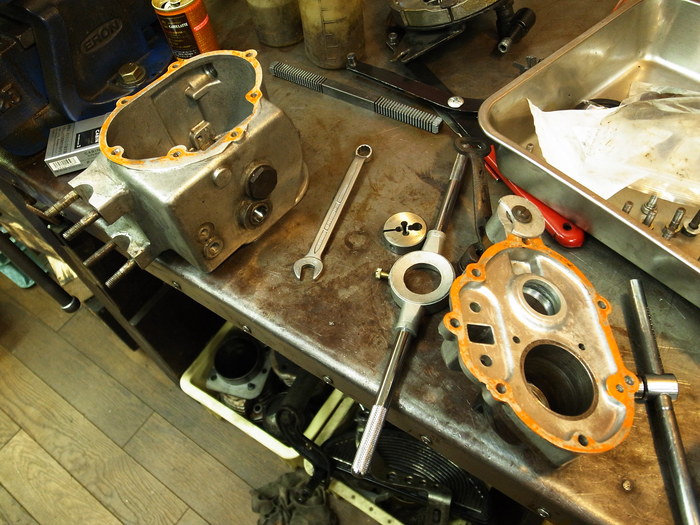

面研し、マウントボルト製作、仮組みしてネジがちゃんと通るかチェックしつつ面当たりチェック。
すべて問題無しってことでケースの加工ごとは終わり。
