1980XLH1000 バルブガイド

今日はIさんのアイアンスポーツ・バルブガイドのお話。

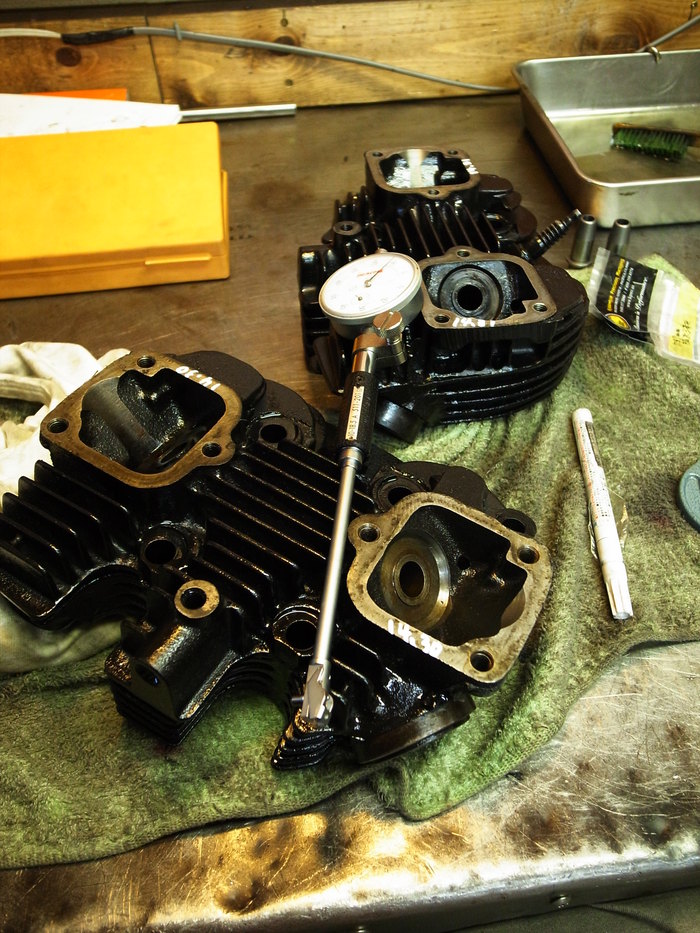

徹底清掃後、ブラストし化粧直しをしたシリンダーヘッド。ヘッド側のバルブガイドホール計測。

1980XLH1000 バルブガイド_a0248662_011382.jpg

状態良くほぼ楕円なし。内径14.31mm程度。

1980XLH1000 バルブガイド_a0248662_013392.jpg

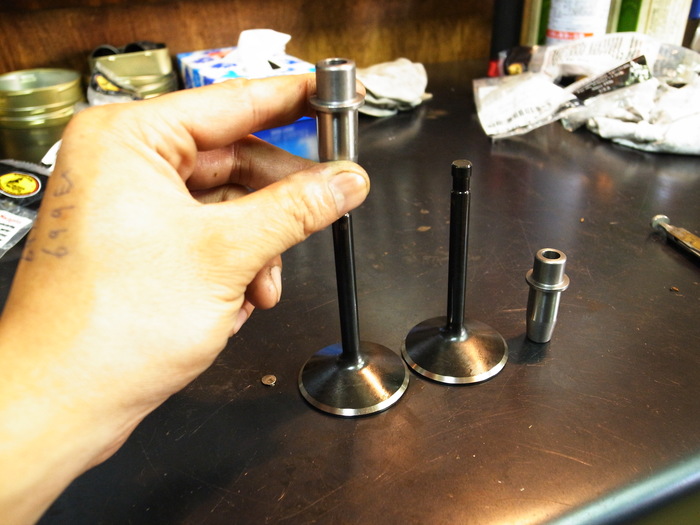

というわけで使うバルブガイドはkibblewhiteの鋳鉄ガイドSTDサイズ。
新品のブラックダイアモンドバルブステム径よりも0.02mm程度小さく作られているためステムは通りません。

1980XLH1000 バルブガイド_a0248662_01431.jpg

1980XLH1000 バルブガイド_a0248662_015481.jpg

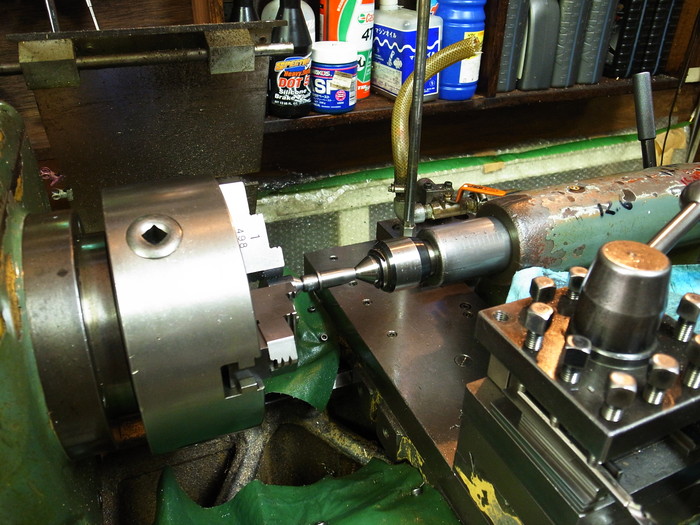

専用生爪に銜え、旋盤で+クリアランス分のリーマーを使い内径拡大。

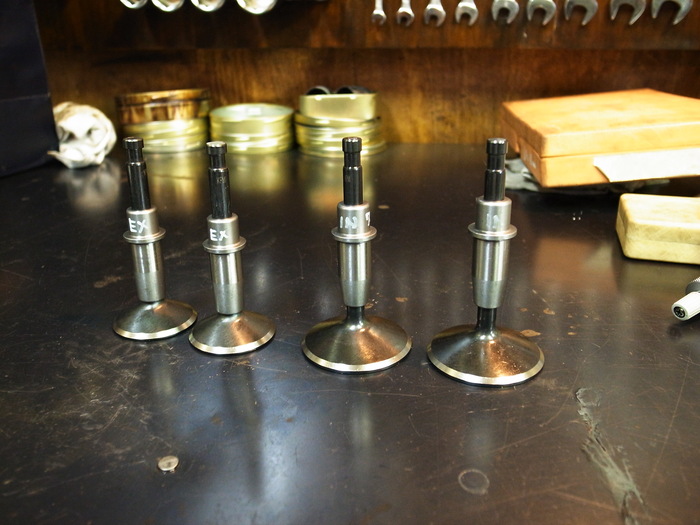

バルブステムがガイドに入る状態にしておく。

1980XLH1000 バルブガイド_a0248662_0284.jpg
1980XLH1000 バルブガイド_a0248662_021866.jpg

ヘッド側バルブガイドホール内径に合わし、バルブ外径を研磨。
0.02mm程度なので耐水ペーパーを使い削ります。

1980XLH1000 バルブガイド_a0248662_022857.jpg

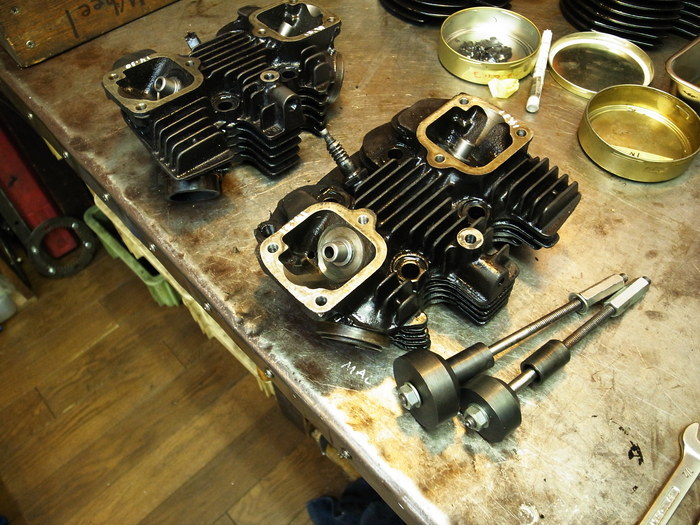

ガイドをヘッドに圧入。

1980XLH1000 バルブガイド_a0248662_024159.jpg

1980XLH1000 バルブガイド_a0248662_025221.jpg

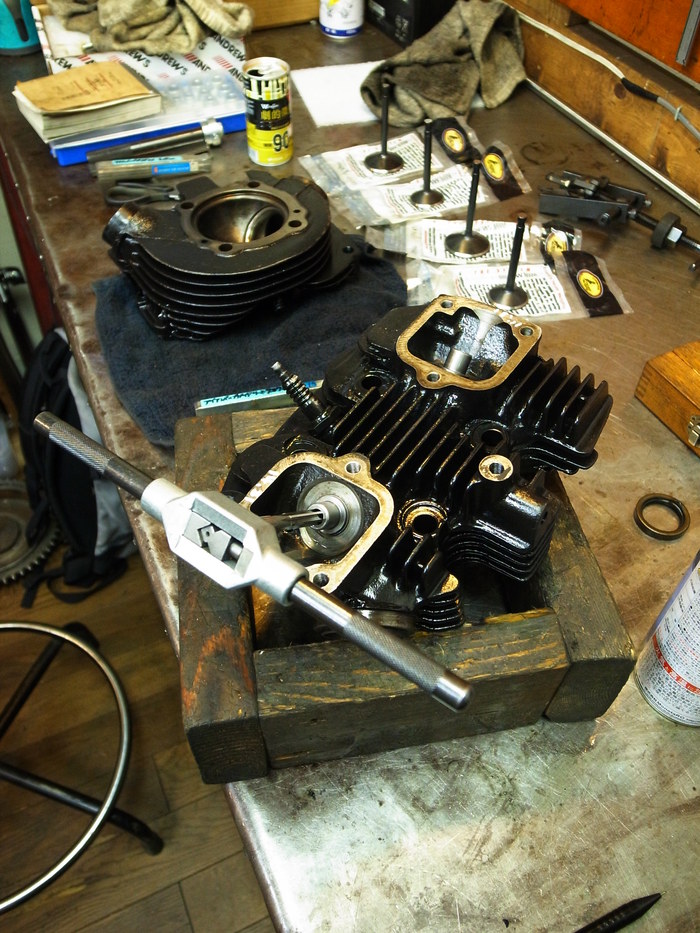

圧入後、ハメ代分縮んだ内径をIN・EXそれぞれ適正クリアランス分+のリーマー内計拡大しバルブ加工終わり。シートカット、擦り合わせ後ホーニングします。
