2014年 12月 09日

VELOCETTE KSS MKⅡ ガーターフォークブッシュ

今日はEさんのベロセット・ガーターフォークのお話。


ブッシュINブッシュとなっていたトップ側のガーターフォークブッシュ。
スピンドルとかじってしまい使い物にならないブッシュはタップを使い抜き取る。

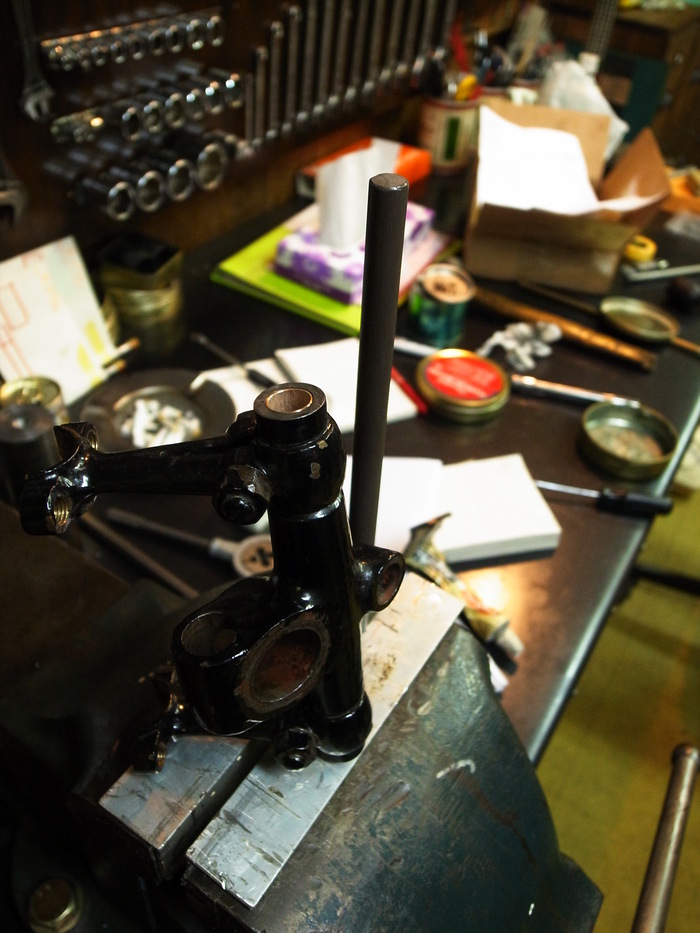

ブッシュ抜き取り後、ガーターのトップ側の穴にサイズが近いドリルロッド(真っ直ぐがでているロッド)を入れてみると、ロッドが通らない・・・。これは左右の穴のセンターが出ていないにです。
こいつはセンターをだしボーリングしてもらうことに。

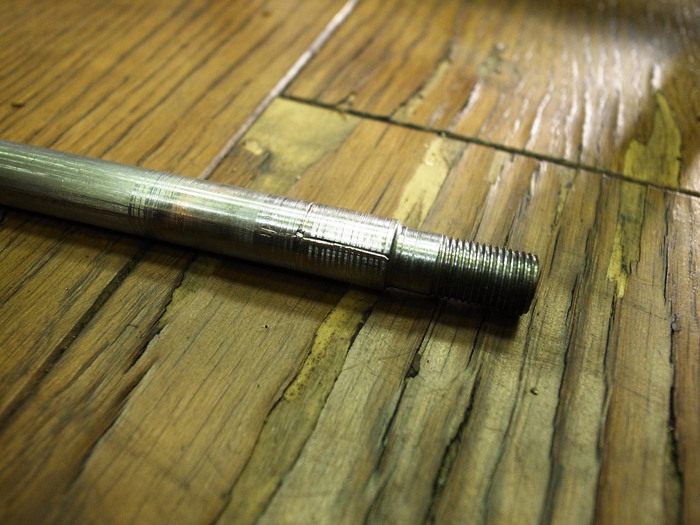

スピンドルも使い物にならず・・・。
ガーターのスピンドルはパーツが出ないので単品製作することに。
このスピンドル焼きが入ってなのね。





なんやかんや計測後、
状態が悪くなかったガーターボトム側のブッシュはドリルロッドを使いラッピング。



ステアリング側のブッシュにはグリスニップル穴が開いておらず。

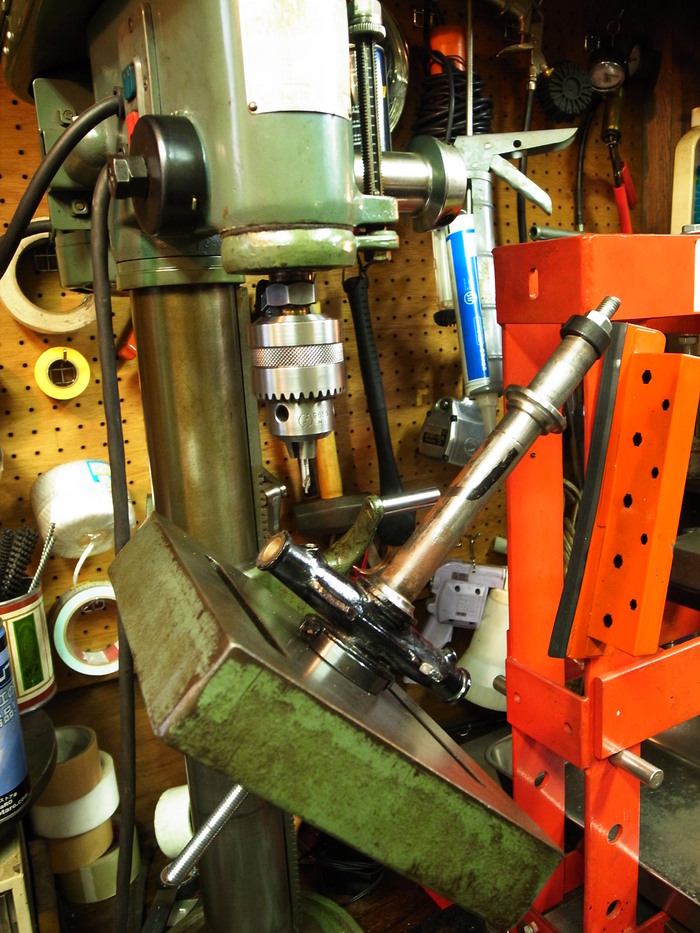

ボール盤にセットして穴を開けた跡に、同じくラッピング&ホーニング。







ステアリングトップ側はブッシュ製作。
片肉0.5mm、全長35mmで薄くて長いブッシュ製作は大変です。
ともあれ無事完成し圧入。圧入工具も製作。

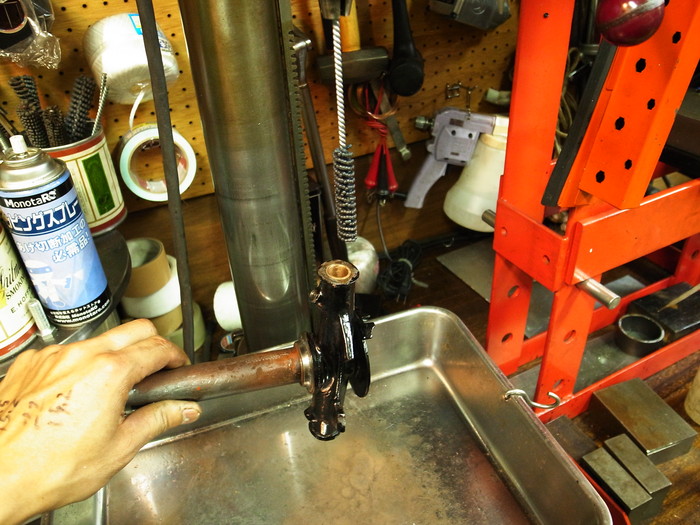

圧入後ドリルロッドを使いラッピング。

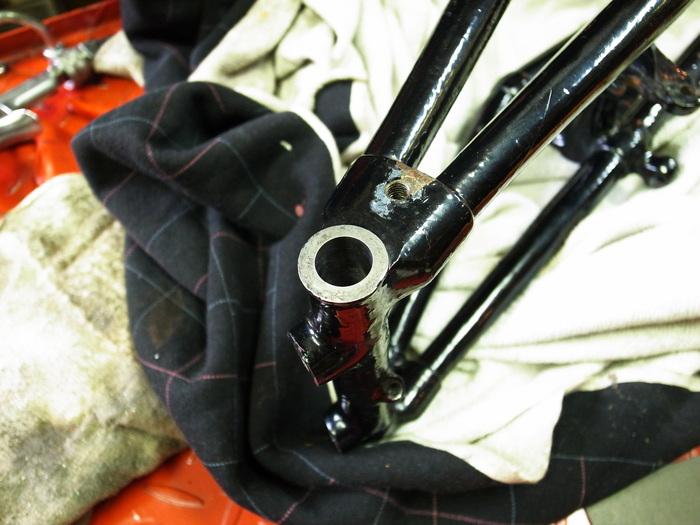

こちらはガーターのトップ側ブッシュホール。
白田工機さんでセンターだしボーリングをしてもらいました。




でブッシュホールに合わせブッシュ製作。圧入。

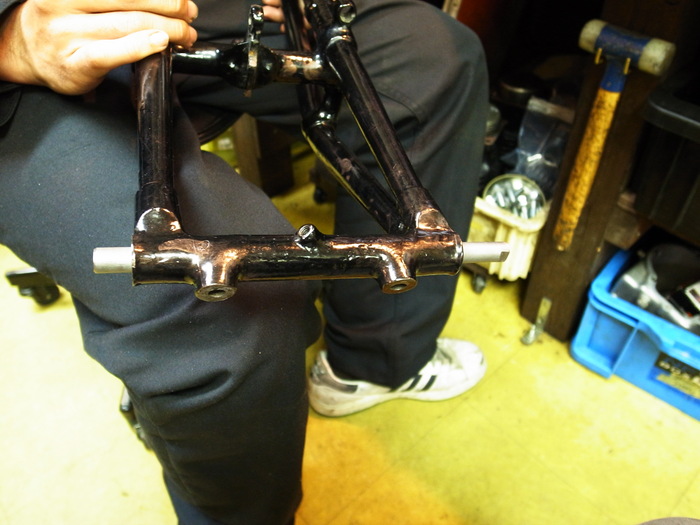

圧入後、ラッピング前にドリルロッドを通すとスッと入る。完璧です。

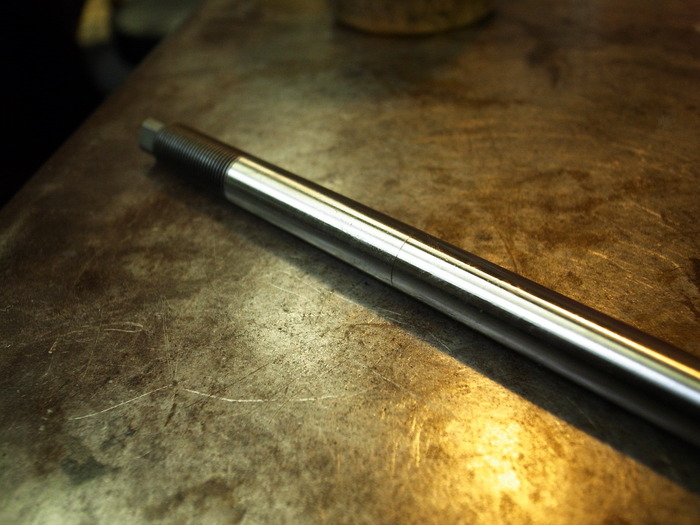

こちらも同じく白田工機さんで単品製作したスピンドル。
イヤー良い出来です。
ブッシュにあたらないところは少しアンダーにしてあり、焼きも入っています。





製作したロッドにあわせラッピング&ホーニング。

この後組み付け、調整します。
