2014年 12月 07日

授業風景

今日は週末の授業風景




1980XLH1000




Iさんのアイアンスポーツはヘッド周りの作業
バルブガイド圧入後、リーマーを通し適正クリアランスに。
その後EX側のシートカット&摺り合わせ。アイアンのEXバルブシートは熱のためか虫食いがあることが多いです。この車両もやはり虫食いが多く、45度面をしっかりカット後、バルブ傘面の中心にあたりが来るように、30度、60度面カット。





1992長江


Hさんの長江エンジンは分解・清掃後、計測作業へ。
ピストンは+.25mmの1オーバーサイズのものが入っており、ピストンクリアランス0.18mmと大分広めにとっています。(それでも抱きついていた・・・)
バルブガイドはBMW R12と同じようにシリンダーと一体式でクリアランス調整にはオーバーサイズバルブ(ステム径が太くなる)が必要です・・・。O.Sバルブあるのかしら?





1976XLCH1000





Z君のアイアンスポーツ
ロッカーアーム位置調整の為、焼きが入ったシム製作し位置確認して取り付けし、ヘッド完成。

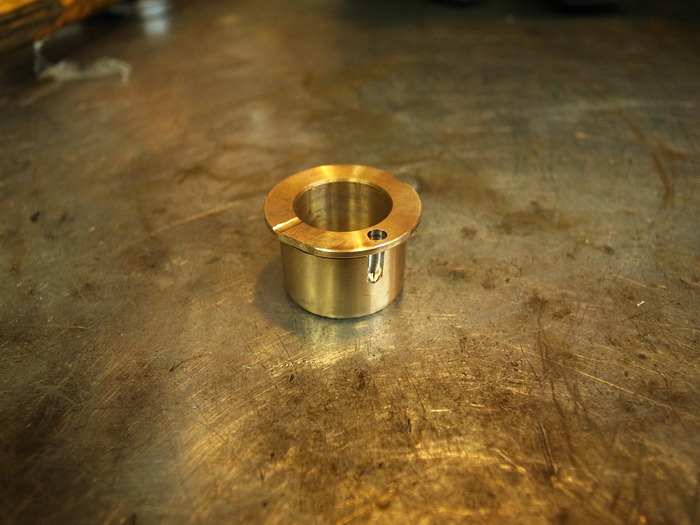

作成したオーバーサイズカムブッシュを“ギアの逃げ部”、オイル溝、ダウエルピン穴加工。
60年台のカムカバーに比べ、70年代のカムカバー・カムブッシュ部分の肉厚は薄いですね。





VELOCETTE MAC





Oさんのベロ・マックのギアボックス
クラックが入ってしまっていた部分の溶接後、ヘリサート加工、溶接が盛り上がった部分をエンドミルと砥石を使い慣らし面研。
分解の際に溝の部分が壊れてしまったスリーブギアベアリングにリテーニングリングは新品にしたものの、
ねじ部が非常に渋い・・・というか入らない。
目立てやすりで地道にやすり午前中をつぶす。本当新品が駄目ですな。







レストアスクール生徒募集中

トリニティースクールから独立し、今年から東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
