2014年 12月 02日

1947FL1200 T/M組み立て(メインシャフト)

今日はIさんのナックルヘッド・トランスミッションの組み立てのお話。

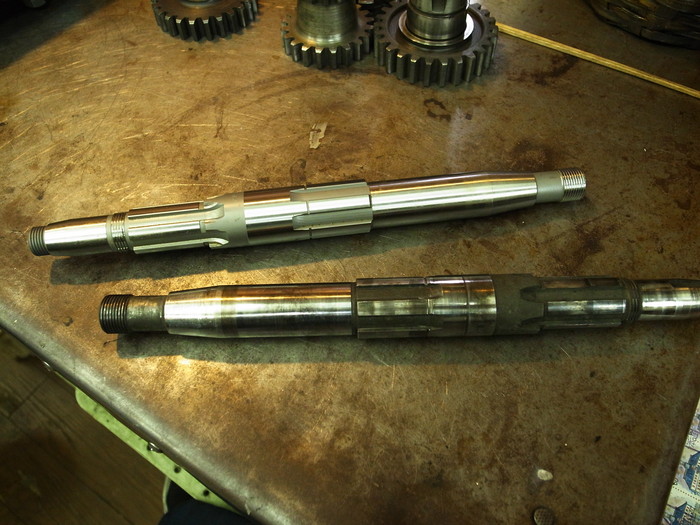

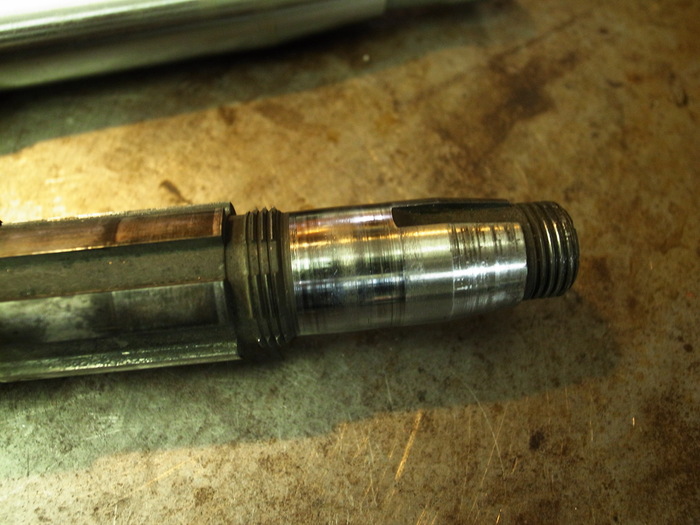

メインシャフトはスターターギアの摺動面部分が大分減っていたのでアンドリュースのものへ交換。

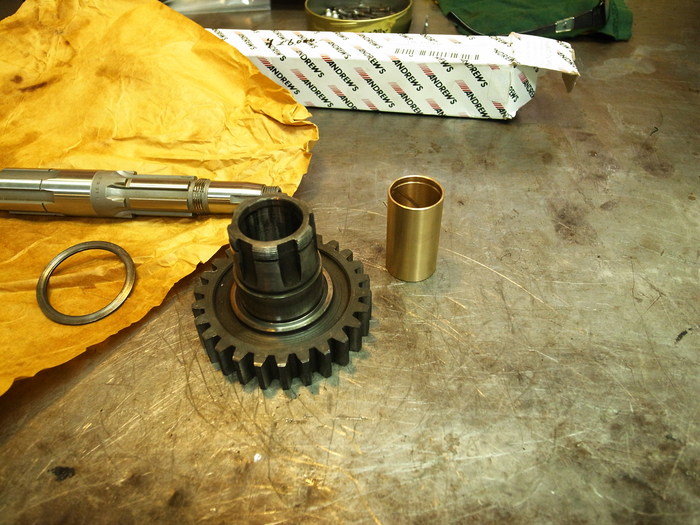

メインドライブギアブッシュもJIMS製のものに交換。
シャフト径(25.38mm)に対し内径が0.08mmほど小さく作られているJIMSのブッシュを内径拡大。

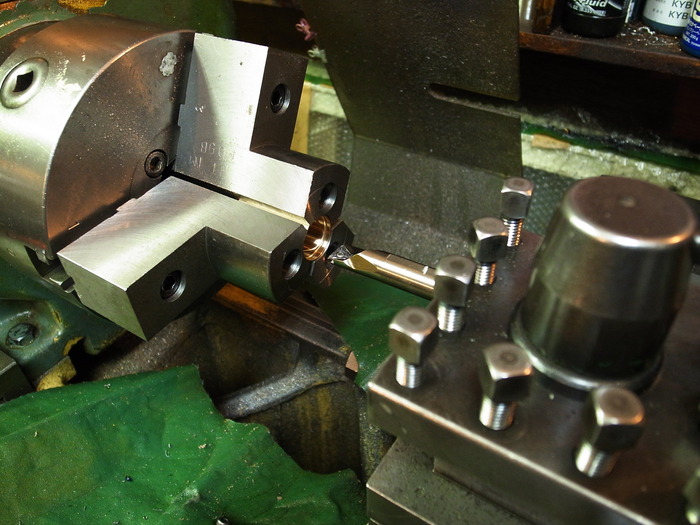

専用生爪に銜え旋盤で切削。嵌め代分+クリアランスを考え拡大。

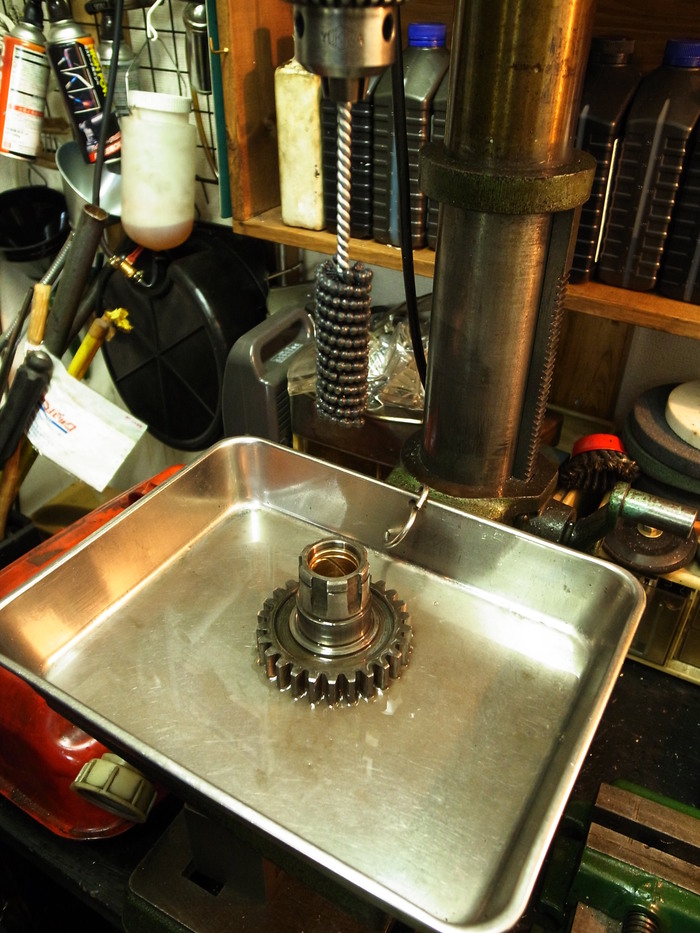

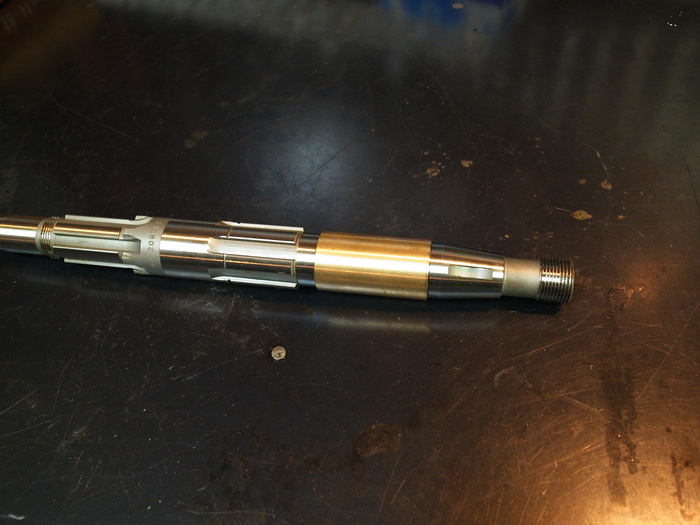

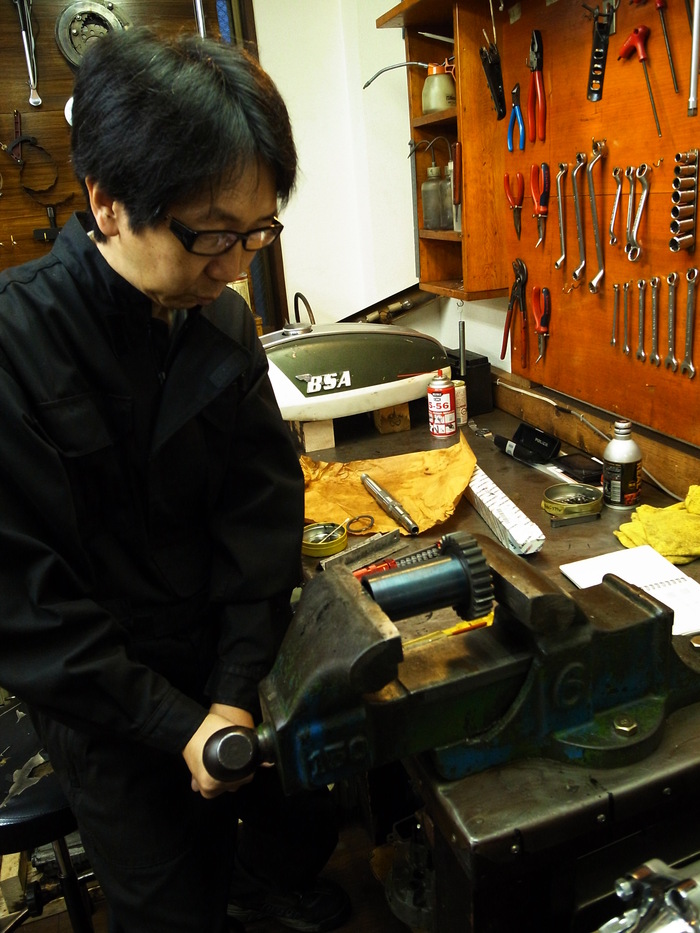

メインドライブギアにブッシュ圧入後、圧入分縮み渋くなったブッシュを中古シャフトを使いラッピング&ホーニング。

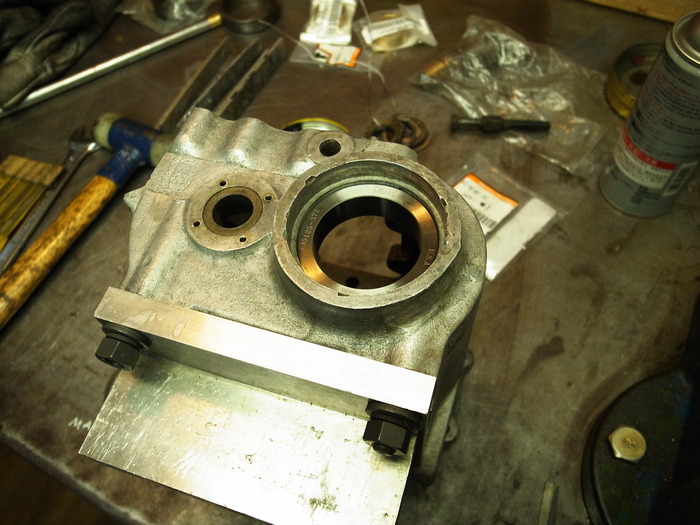

虫食いがあったベアリングレースはJIMS製のレース(.002”o.s)に交換。

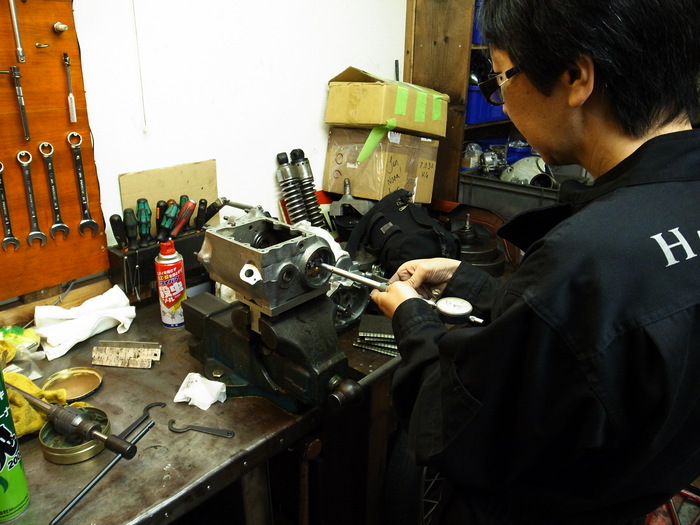

レース圧入後ラッピング&計測。
ケース側が少々楕円だったためか、レース側にも反映され少々楕円に。
真円になるまでラッピング。

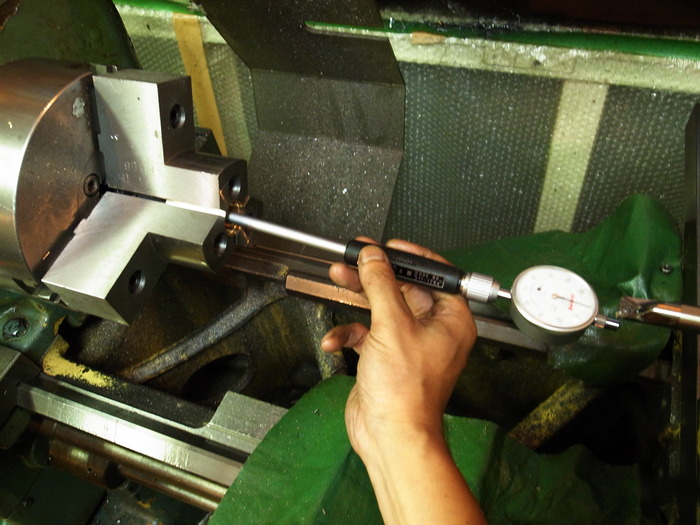

レースを47.75mmまで拡大。メインドライブ41.36mmに3.175mmのローラーを入れクリアランス0.04mmに。


本組み前にメインドライブギア、メインシャフトを仮組みして、変な引っかかりなどないか、回りっぷりを確認。

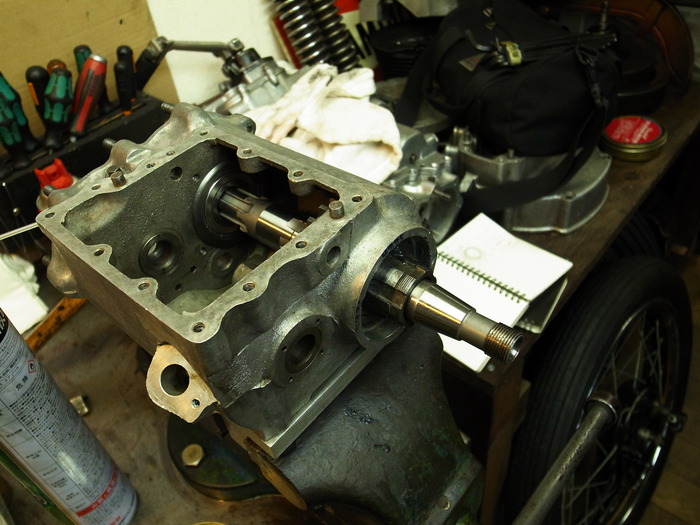

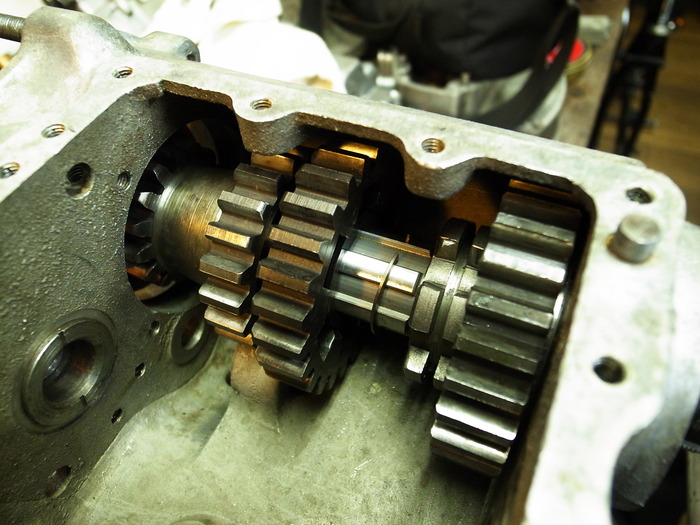

メインシャフトに1速&2速ギアとボールベアリングを組み、メインシャフト組み付け。

次回はカウンターシャフトであります。
