2014年 11月 27日

VELOCETTE KSS MKⅡ Rブレーキ

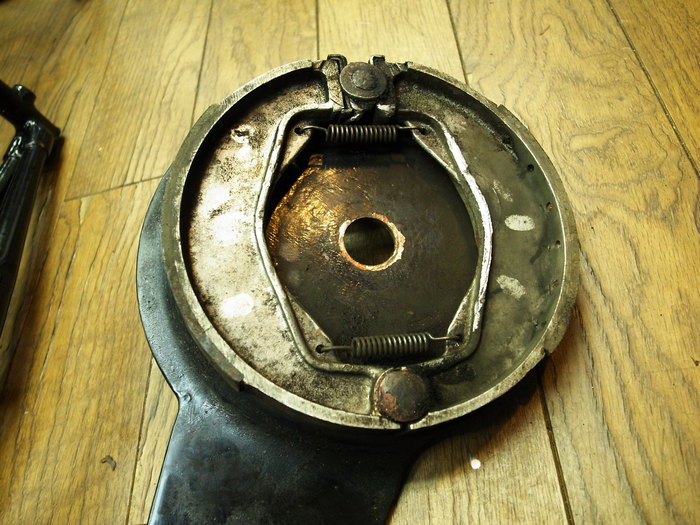

今日はEさんのベロセットのリアブレーキのお話。

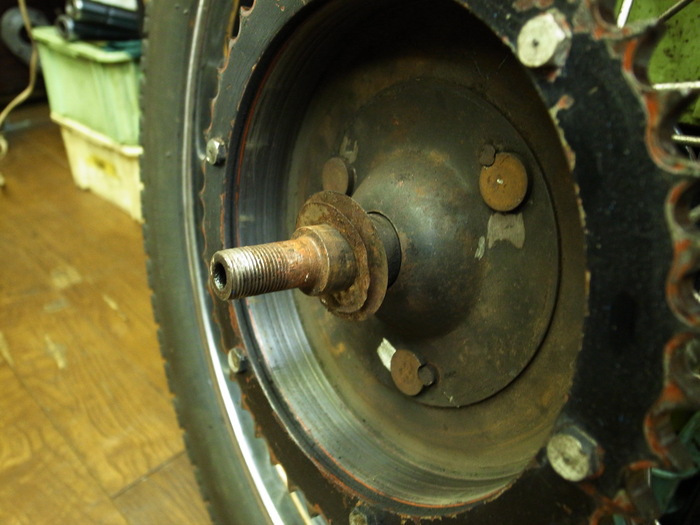

ブレーキカムがドラムと干渉した跡があります。

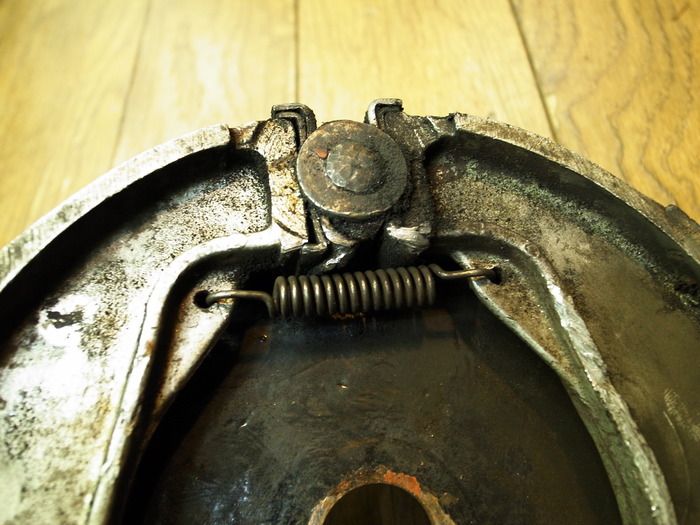

ブレーキカムスリッパー2枚入りでありました。


謎のシム入り。

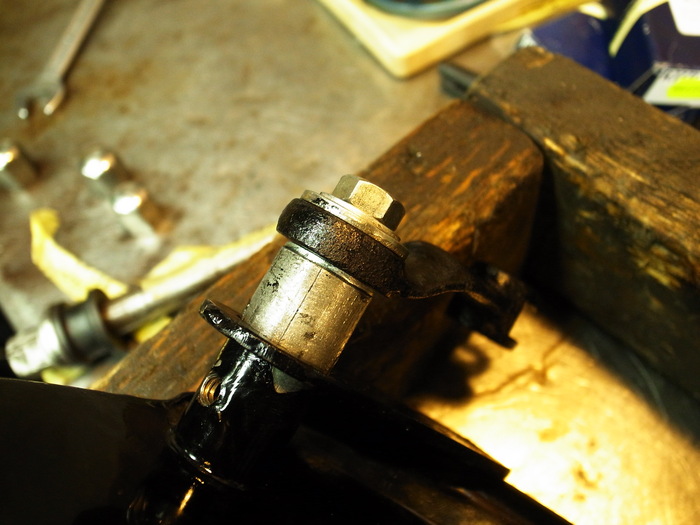

ブッシュ仕様になっていたブレーキカムは目で隙間が見えるぐらいにガタが。



まずはプレート側の穴の楕円修正。

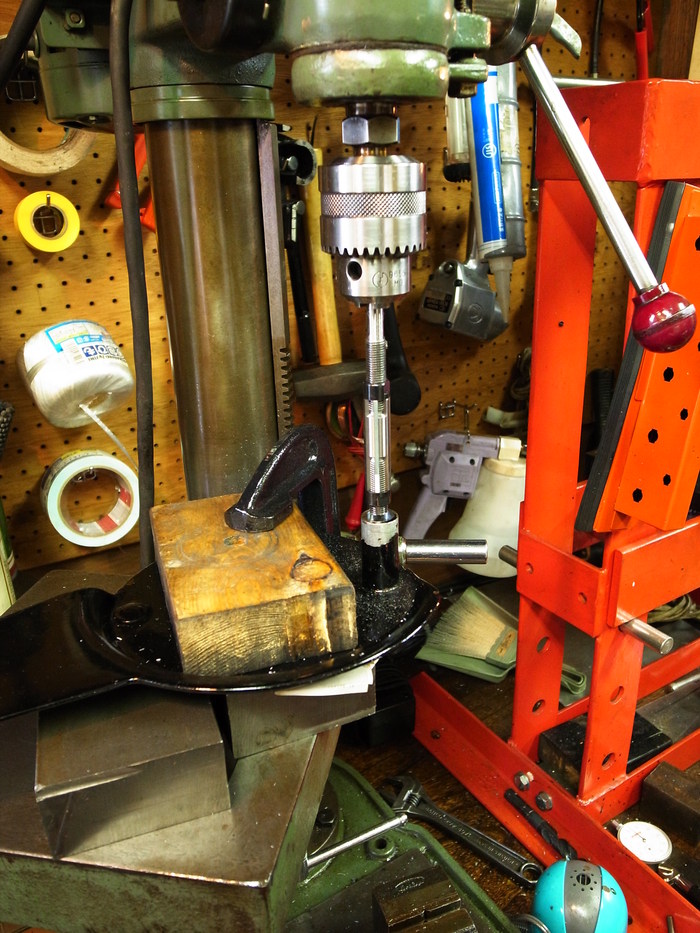

ボール盤にセットし、アジャスターリーマー手回しで真円拡大。

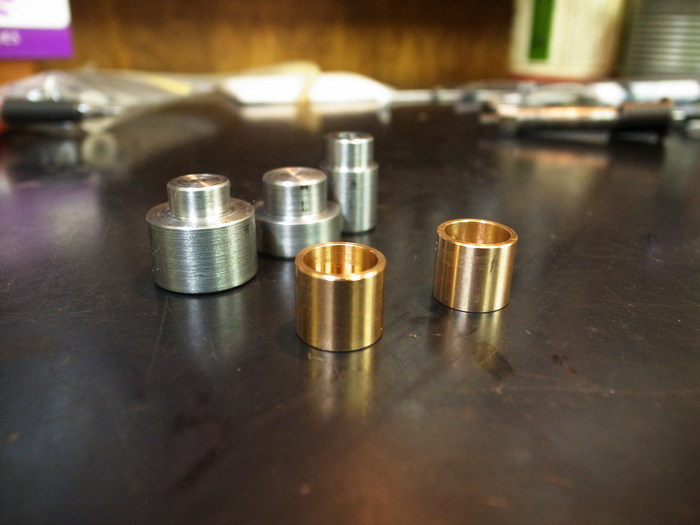

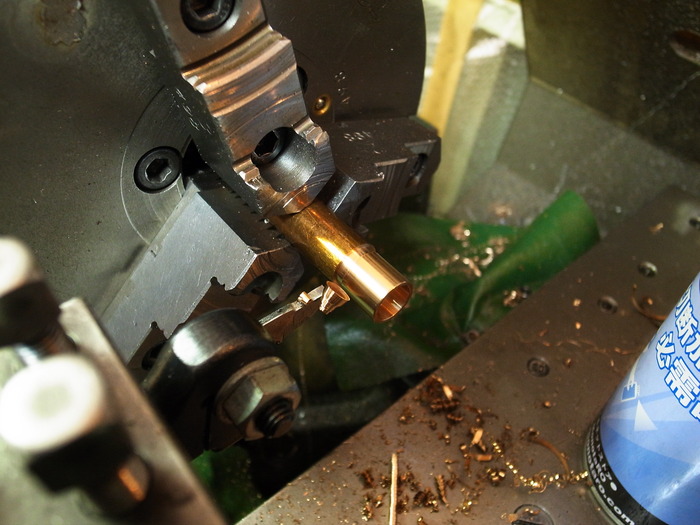

カムシャフト、ブレーキプレートホールの径に合わせブッシュ製作。
ついでに圧入工具も作る。



圧入後、嵌め代分縮んだ内径を研磨棒を使いラッピング。

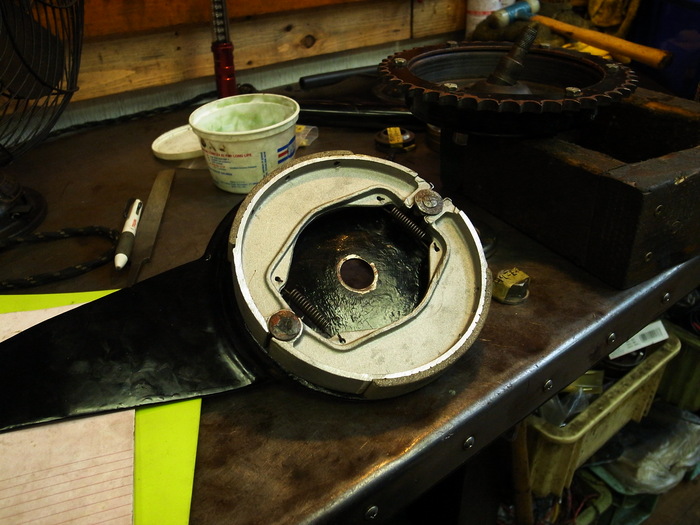

ブレーキシューはドラム径に合わせ張替え。ブレーキカムスリッパーも一枚になりました。
シューとドラムのあたりっぷりも良さそうです。


カムがドラムと干渉していた原因はカムのスラスト量が多すぎるためでした。
シムをつくり解消。


スプロケットも交換してドラム回り完成。
以前グローブで販売されてなっかった鉄スプロケットが今では生産されているようですよ。
