2014年 10月 30日

1950陸王VF1200 クランク回り分解・計測

Tさんの陸王のクランク回りのお話。

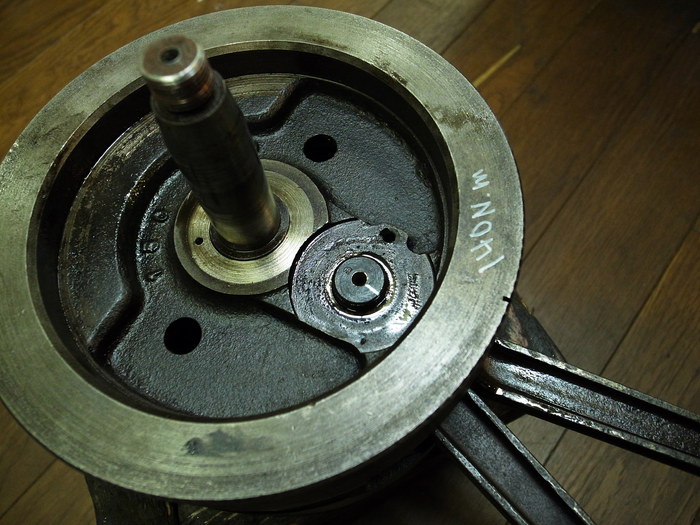

正確な締め付けトルクが解らない車両、クランクピンナットを緩める前にどれぐらいの締め付けトルクで締まっていたか確認し分解。
140N.mで締まっていたクランクピン、少々弱いです。


スプロケットシャフトは190N.mコチラは良いです。

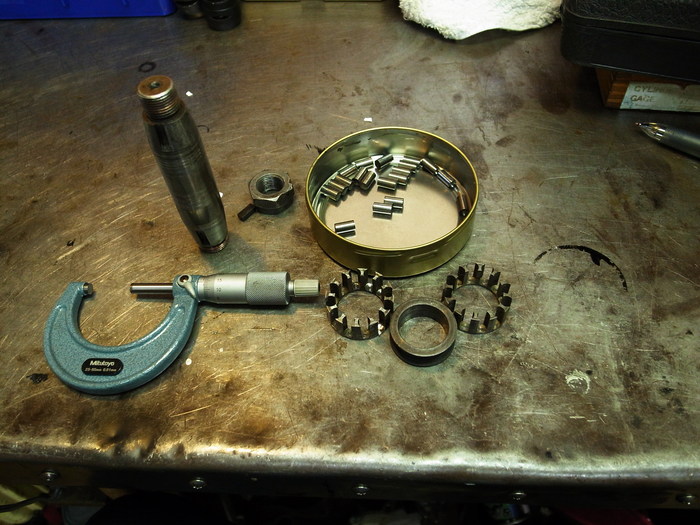

で、ビッグエンドベアリング計測。
ビッグエンドベアリングレース、フロント側(この車両はフォーク側がフロント、ナイフ側がリア)は0.04mm楕円、リア側は0.03mm楕円。しかしレース自体はそんなに減っておらず。
クランクピンは段付き無し。

この車両はレース、クランクピンがそんなに減ってない割にはビッグエンド部にガタがありました。
もちろんローラーが大分減っていたのですが、車両によってレース側が減っているもの、ローラー側が減っているもの、ピンが減っているものそれぞれです。減り方の違いに何か原因はあるのでしょうか?



スプロケットシャフトベアリング計測。
レースは楕円無くシャフト段付き無しで良好。




卒業生のNさん久しぶりに登場。
6年前にレストアしたアイアンスポーツ。タイミングホールのねじ山がナメて、泣く泣くエンジンを降ろさずヘリサート加工。今回はどうにか出来ましたが、ちゃんとやるにはケースを割らなければなりません。




コチラもトリニティー卒業生仲良し3人組。
元気に走っております。
