1980XLH1000 腰下分解・計測作業

今日はIさんのアイアンスポーツのお話。

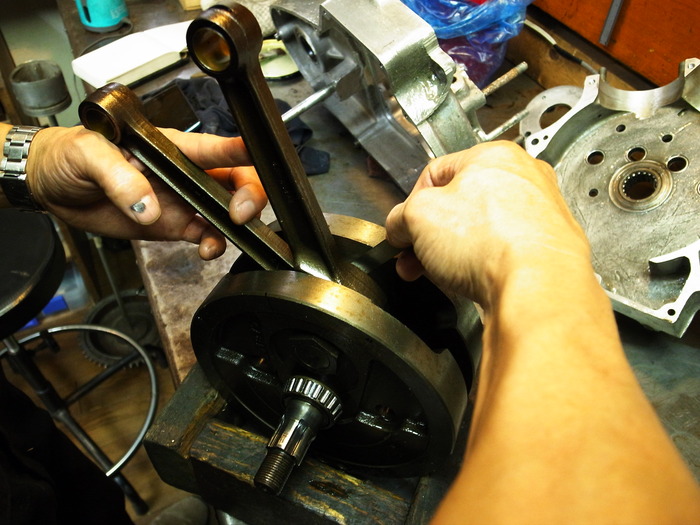

クランクケースを割り、クランクののビッグエンドのガタ、スラスト量をチェック。
スモールエンドの触れが2.5mm程度。少々あるのでクランク分解。

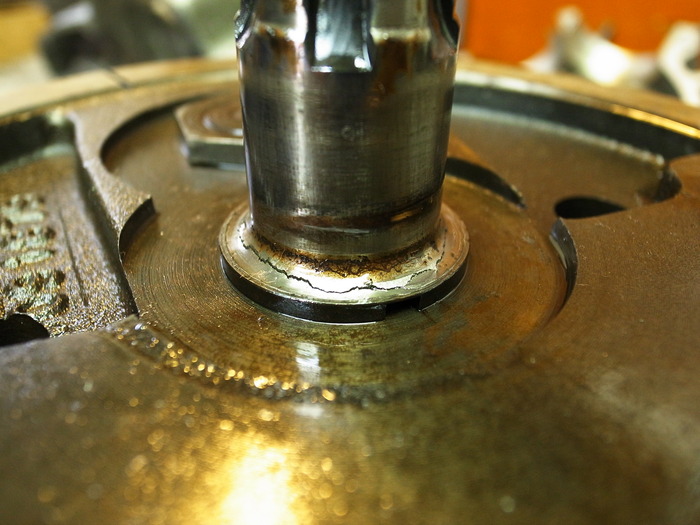

スプロケットシャフトにクラック。
まぁ分解して良かったです。


クランクをバラし、ビッグエンド計測。
クランクピンは段付き、虫食い無し良好。


ベアリングレースはF、R共に0.02mm程度楕円。

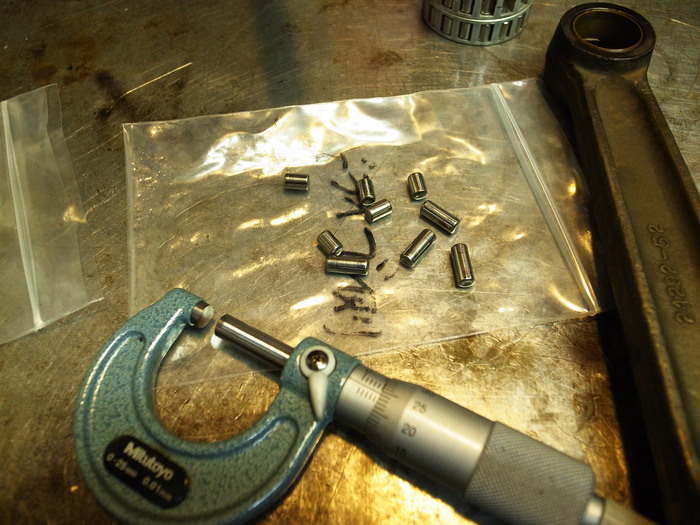

ローラーは中心部と両端部は数値が違う。つまり樽状になっていました。
その為ローラー中心部で計測するとクリアランス良好であるのに、コンロッドのガタは多く感じたのでありました。ともあれローラーはもちろん交換。


カムシャフト、カムブッシュ計測。
カムシャフトは良好。ピニオンシャフトブッシュ、#2カムブッシュはガタ多しで交換予定。



カムベアリング、ピニオンシャフトベアリングも交換。

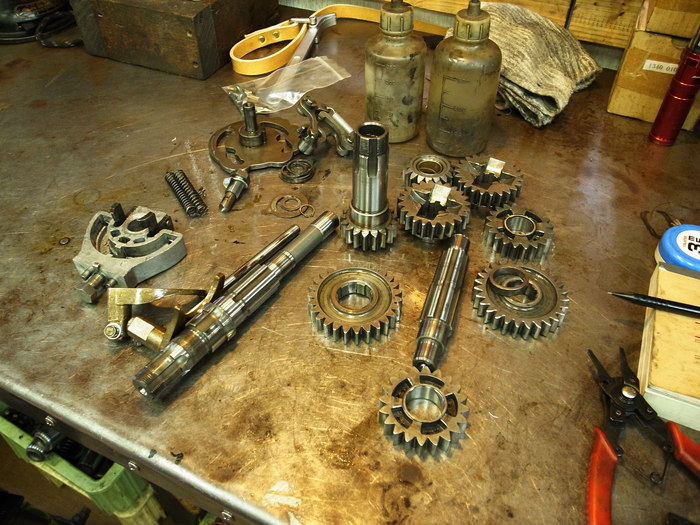

ミッションも分解しチェック。
メインシャフトの軸受け部は駄目。よく駄目になっているカウンター3rdギアのドッグも駄目。
クラッチギアのブッシュも駄目でありました・・・。
