2014年 10月 11日

1933 SUMBEAM MODEL8 再び2

今日もまた接写からですいません。コイルスプリング化計画中のサンビーム。


排気側のガイドは非常に減っています。片側の肉は薄々です。

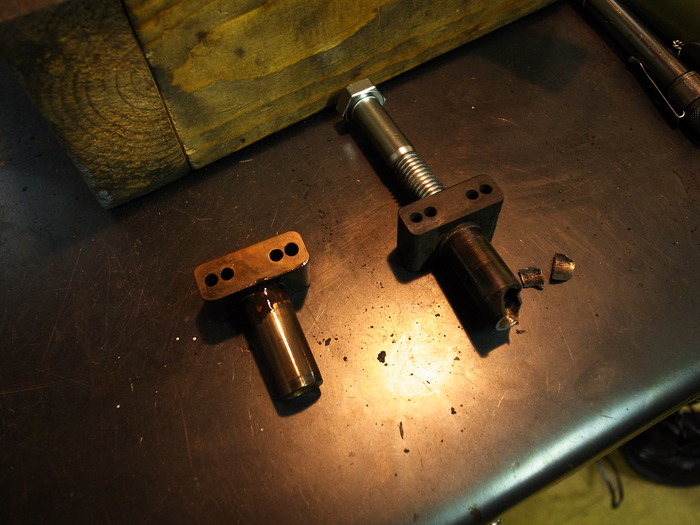

一応ガイドに合わせてドライバーを作って叩いてみたもののやはり割れてしまった・・・。



気を取り直し、ガイドの穴に合わせ1/2”-13山のタップでネジ山を切りボルトをさし抜き取りました。
1/2”-13の下穴は10.8mm使っていたバルブステム径は3/8”(約9.5mm)1mm程度広がっていたってことか・・・。

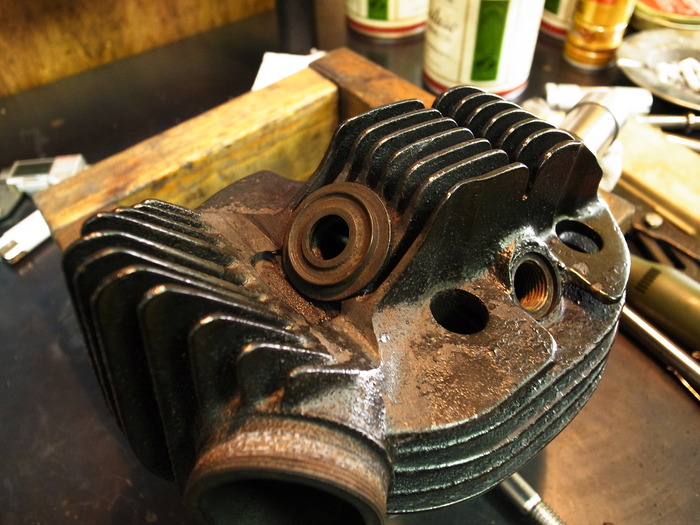

バルブスプリングリテーナーを合わせてみる。
ヘッドにはリテーナーの〝逃げ”がちゃんとあります。コイルスプリング用のヘッドってことだね。

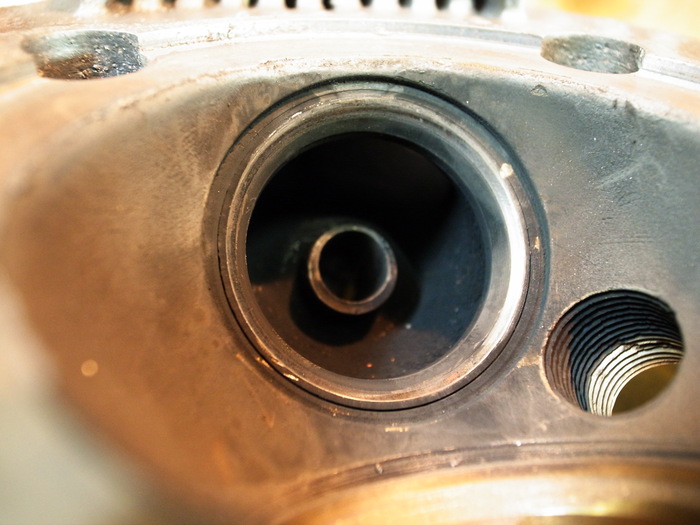

ガイドホールは以前、真円拡大済みで楕円無く問題なし。

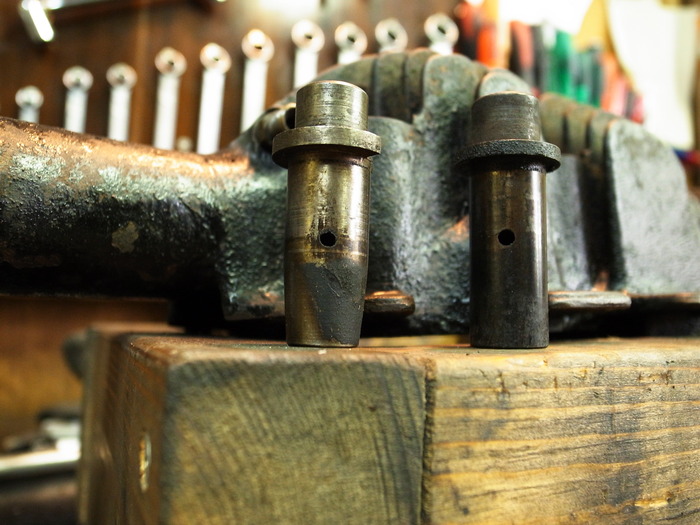

M氏所有のヘッドからコイルスプリング用のガイドを抜き取る。
コイツを参考にガイド製作となります。
