1976XLCH1000 シリンダーヘッド回り作業

バルブガイドの加工が終わったZ君のアイアンスポーツ。
ヘッド側のガイドホール問題があったのです。


ヘッド側のガイドホール。F側は問題なかったのですがR側はIN、EX共に0.05mm楕円でありました。


まずは問題が無かったF側。

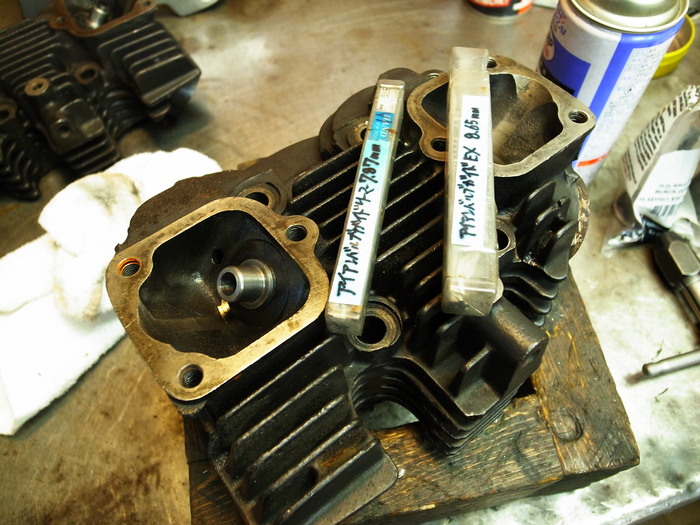

加工済みのバルブガイドを圧入。



ガイド圧入後、嵌め代縮んだガイドを+クリアランスでリーミング。

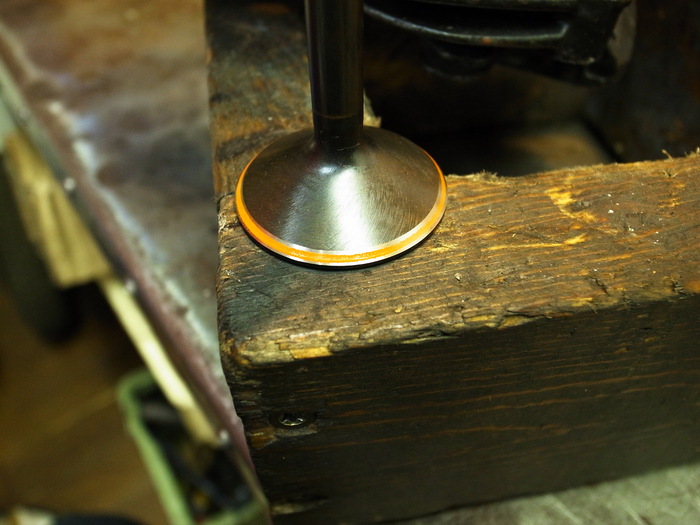

シートカット、擦り合わせをしてバルブの傘とバルブシートのあたり位置、幅を調整。


最後に漏れチェック。



でこちらは問題のR側ヘッド。

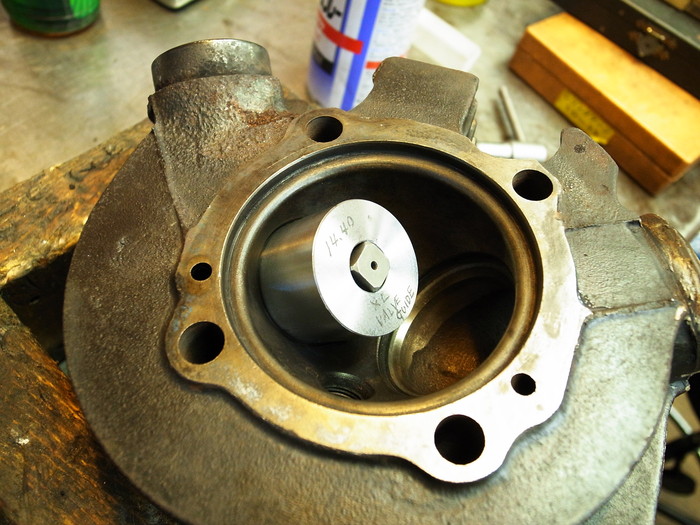

EX側ガイドホールは14.40mmのリーマーで専用冶具をつくり、バルブシートのセンターをだしリーミング。
EX側はこれでOK.

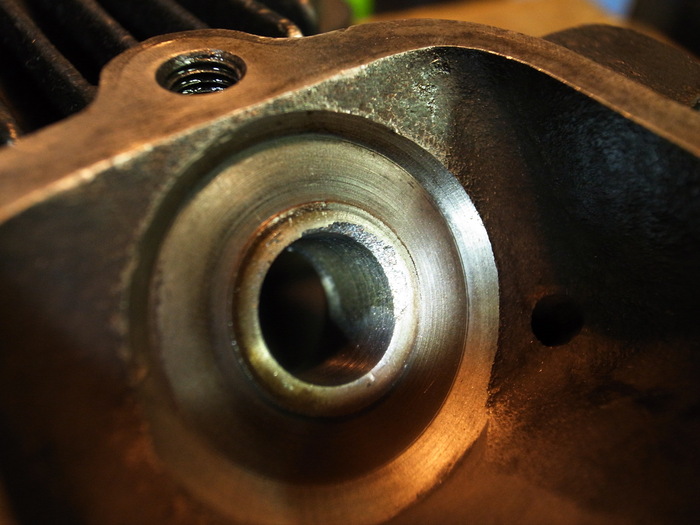

IN側は14.40mmでは取りきれず、その後14.45mmのリーマー&冶具、14.50mmのリーマー&冶具と拡大しつつ、状況は変わずとりきれない。
バルブシートの中心として拡大しているので、大分偏心して削れてしまっているようです・・・。
しかも進行方向ではなく横方向の傷、以前に何があったのやら・・・。
ともあれこれはもうフライス加工が必要であります。

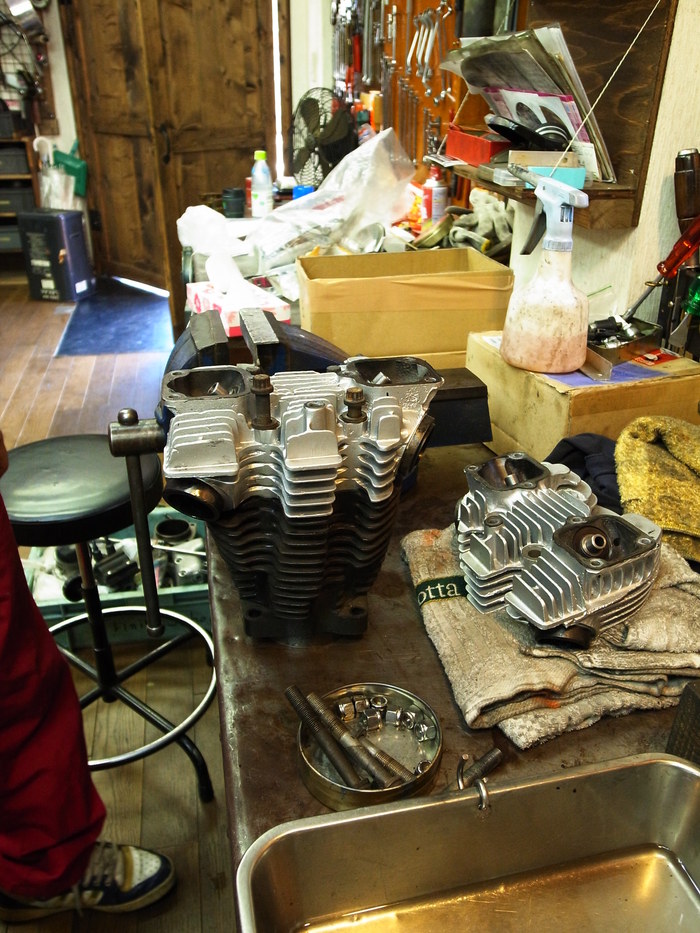

なんやかんやと考えていましたが、Fさんが1000CCのヘッドを持っていたのであります。
しかもバルブガイド加工済み。
コイツを使うことに決定。Fさん有難うございます。

鉄ヘッドのアイアンでガイドホールがこんなにやられていたのは初めてでありました。
