2014年 09月 30日

1939EL1000 マグネトー

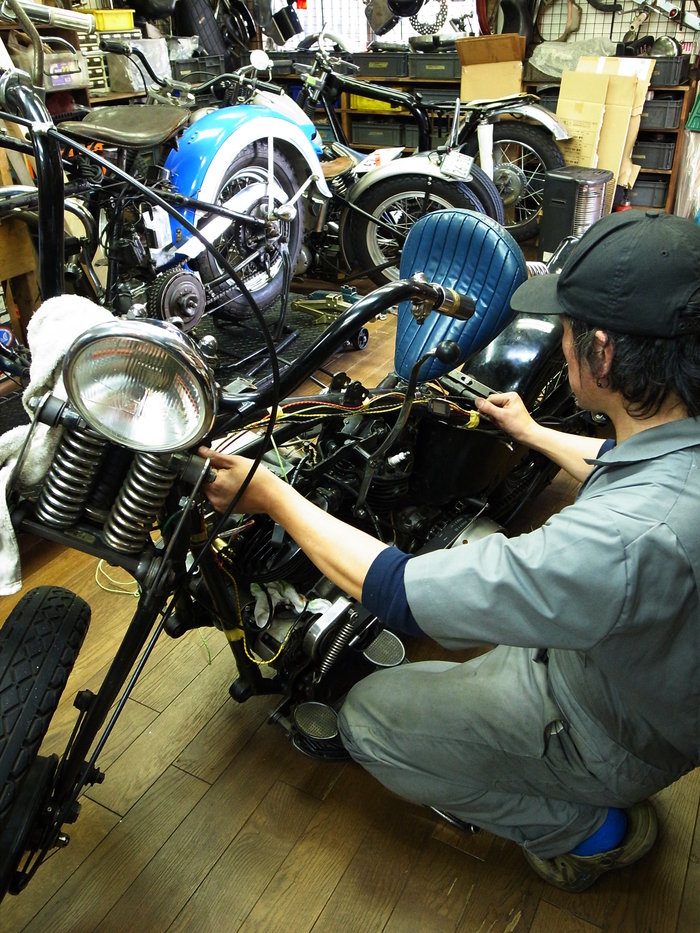

Wさんのナックルヘッド。
バッテリー点火使用で車検取得後、試乗を繰り返し駄目だし、キャブセッティング、各部調整、増し締めをして問題が無い状態に。
ここでマグネトー点火へ交換します。

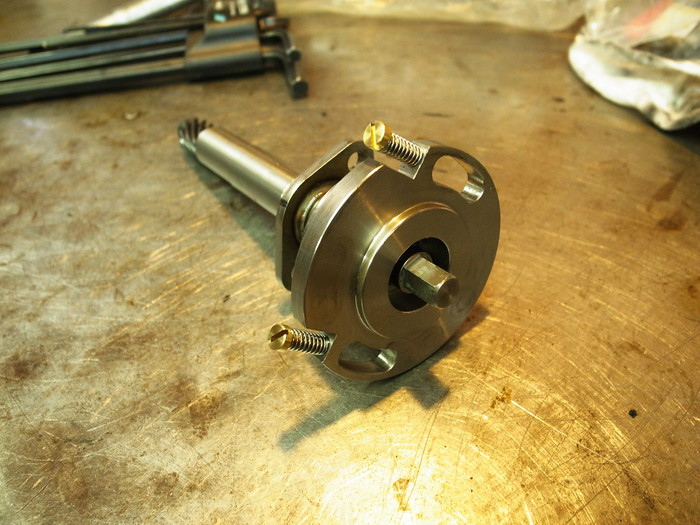

使うマグネトーハウジングアッセンブリーはメーカー不明。
進角位置、遅角位置の調整スクリューが付き、アダプタープレート位置を動かせるようになっています。(イモネジで固定する)






遅角位置・圧縮上死点前5度、タイミングホールの右側に〇印が見え隠れするところ
フル進角位置・圧縮上死点前35度、タイミングホールに棒印がくるところ
それぞれ点火時期調整。



配線もバッテリーレス使用に引き直し。




という訳でエンジン始動&試乗。
バッテリー点火のときと比べ、やはりエンジン始動には苦労しますがオーナーいわく走っているフィーリングは良いようです。
クランキングスピードが遅いときは火花が弱く、クランキングスピードが速いときは火花が強くなるマグネトー点火、バッテリー点火時とキャブセッティングが変わると思われるので、この後煮詰めて行きます。
