1947FL1200 クランク軸受けベアリングレース

Iさんのナックルヘッド・クランクシャフトベアリングレースのお話。

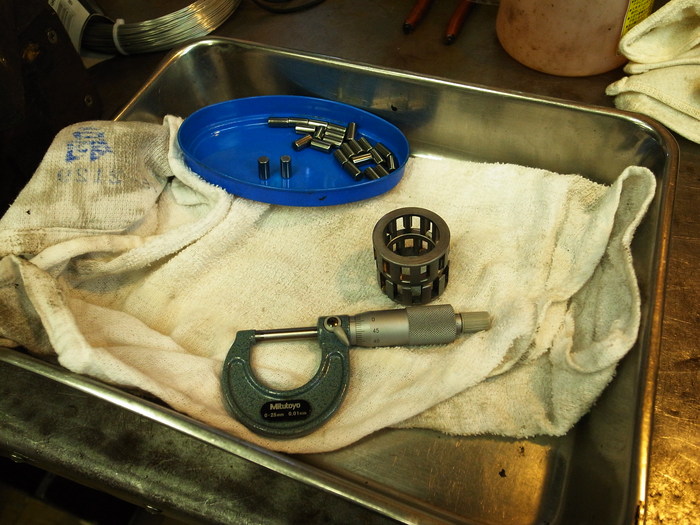

クランク分解後、ベアリングローラー、クランクシャフト、ベアリングレースそれぞれ計測。

1947FL1200 クランク軸受けベアリングレース_a0248662_0431834.jpg
1947FL1200 クランク軸受けベアリングレース_a0248662_0432955.jpg
1947FL1200 クランク軸受けベアリングレース_a0248662_0435094.jpg

1947FL1200 クランク軸受けベアリングレース_a0248662_0465275.jpg


ドライブ側はレース内径38.18mm、シャフト径25.39mm、ローラー径6.35mmで0.09mmのクリアランス、大分ガタです。
レースはラッピング?され真円はでているものの、大分広がっています。.002”o.s(最大サイズローラ)でギリギリ行けるか・・・。錆も残っているので交換することに。

タイミング側はレース内径38.17mm、シャフト径25.39mm、ローラー径6.36mmでクリアランス0.06mm
コチラは.001”o.s(6.375mm)でいけそうなものの、オーナーの希望で交換することに。


1947FL1200 クランク軸受けベアリングレース_a0248662_046014.jpg

1947FL1200 クランク軸受けベアリングレース_a0248662_0444183.jpg
1947FL1200 クランク軸受けベアリングレース_a0248662_045049.jpg

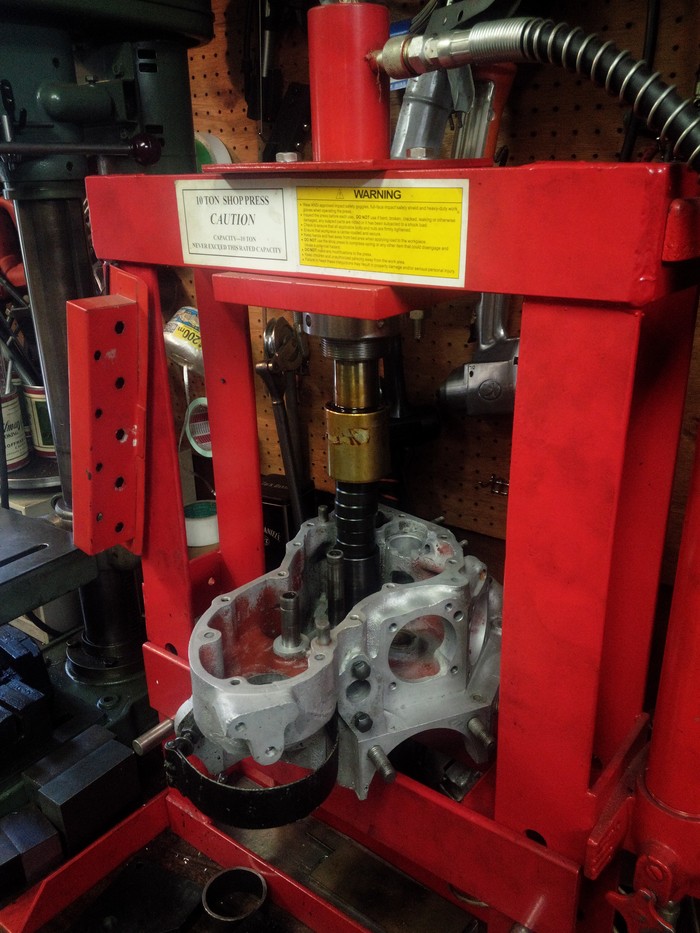

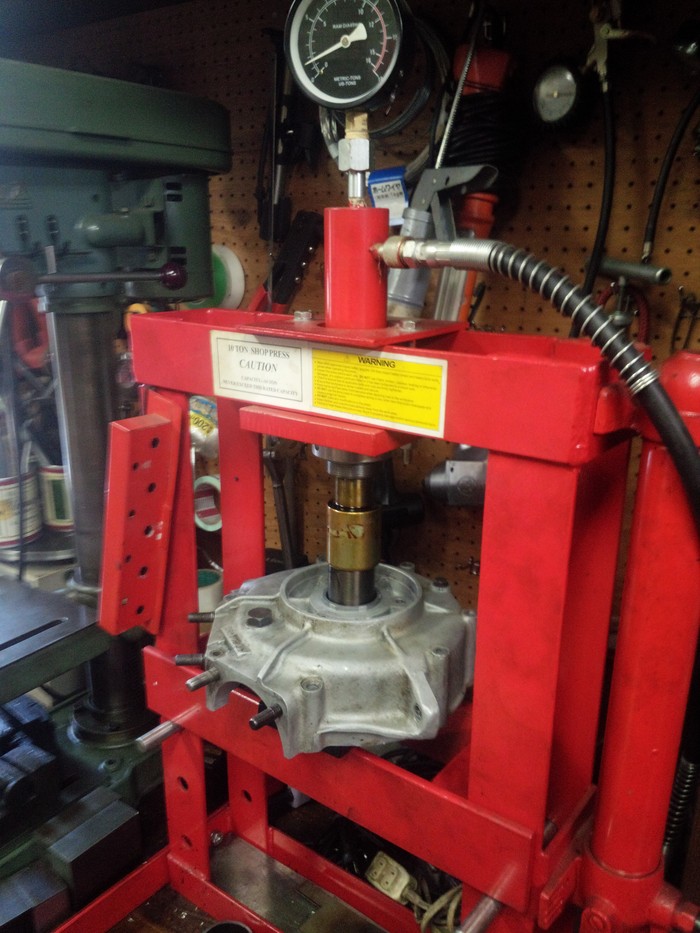

抜き冶具をつくり、プレスで抜き取ります。
ドライブ側は固着していたのか、なかなか抜けず緊張しました。

1947FL1200 クランク軸受けベアリングレース_a0248662_0482823.jpg
1947FL1200 クランク軸受けベアリングレース_a0248662_0483976.jpg

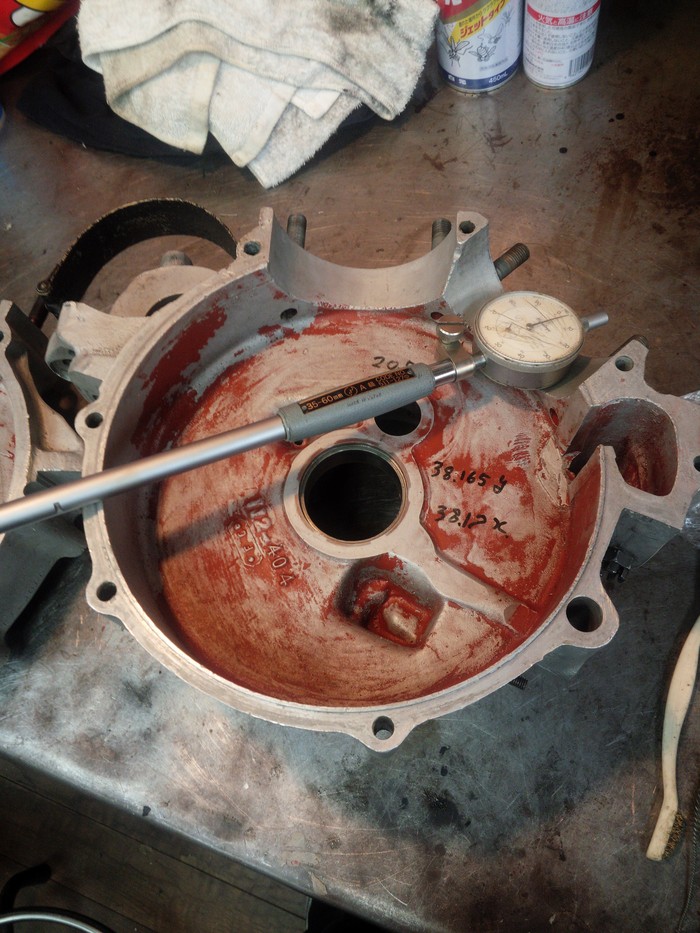

で計測。
ドライブ側は楕円無く50.79mmでSTDサイズのベアリングレースで行けそう。

タイミング側は残念ながら縦方向に0.03mm広がり楕円・・・。
元々オーバーサイズのレースが入っていました。
ドライブ側、カムカバーのピニオンブッシュから芯を拾い、真円拡大しなければなりませんのでアールテックエンジニアリングさんにお世話になります。


1947FL1200 クランク軸受けベアリングレース_a0248662_122389.jpg
