2014年 08月 05日

1976XLCH1000 バルブガイド

今日はZ君のアイアンスポーツ、シリンダーヘッド回りのお話。

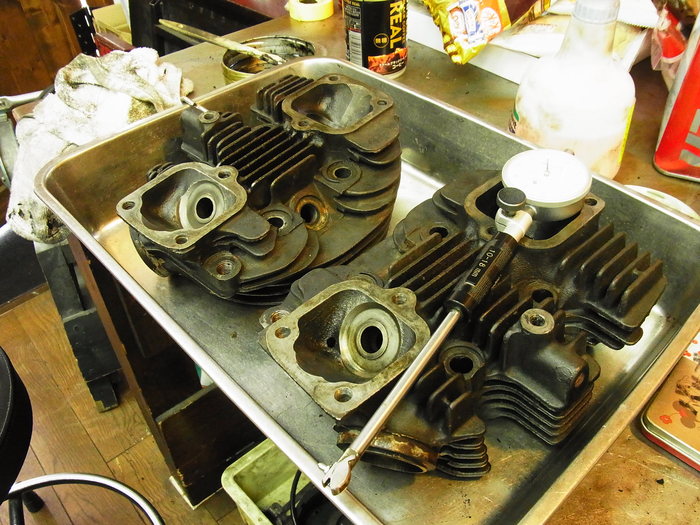

シリンダーヘッドのガイドホール内径計測。
F側は14.31mmで楕円無く良好。しかしながらR側はインテーク・エキゾーストともに0.05mm楕円。
鉄ヘッドではここまで楕円になっているのは珍しいです。


真円になっていないガイドホールにガイドを圧入してもすぐにガタガタになってしまいます。

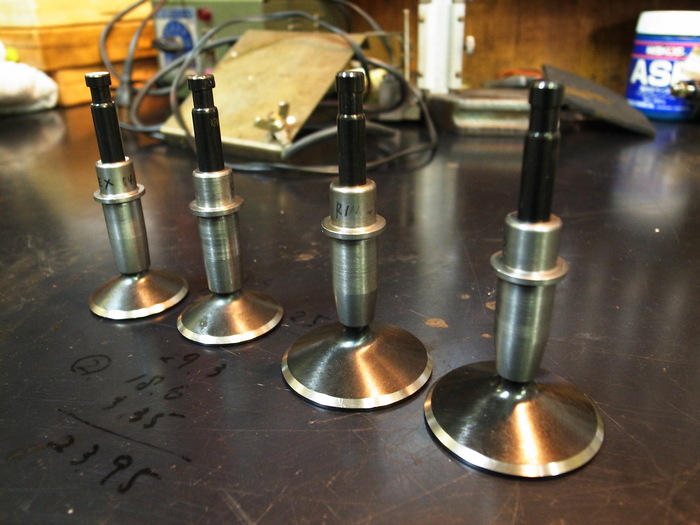

という訳でガイドホールを真円にする為のリーマー冶具製作。

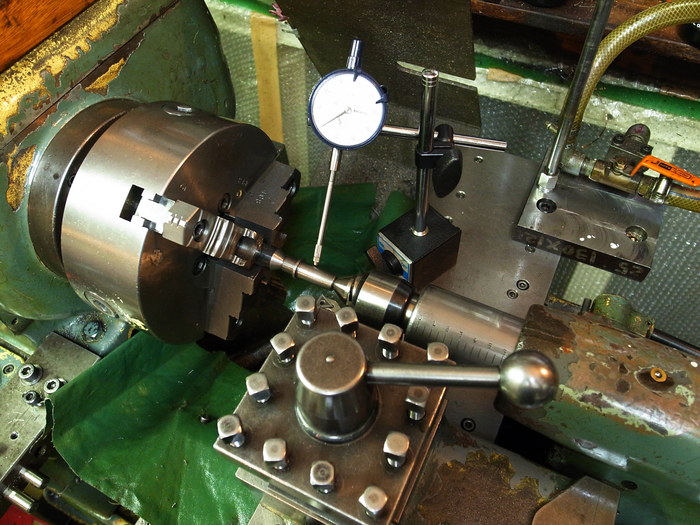

それぞれのガイドホールに合わせ、ガイドの圧入部分外径を切削。

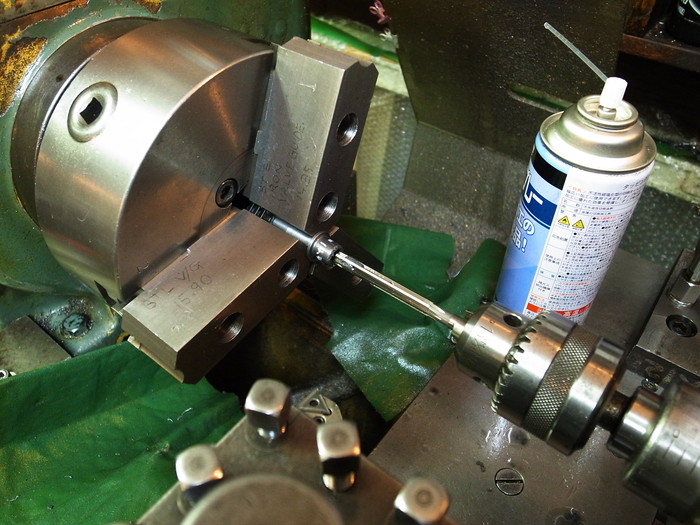

小さめに作られているガイド穴を専用生爪に銜え、予めリーミング。


という訳で、4本それぞれのガイド加工終了。

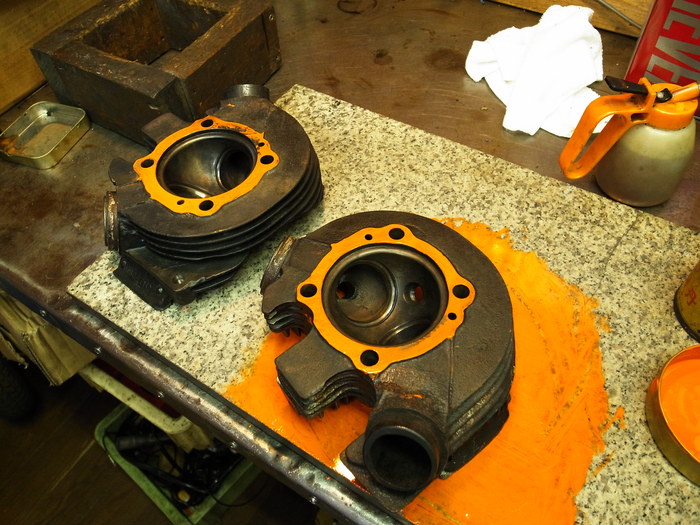

まずはヘッド面を光明丹を使いチェック。


作った冶具を使いR側ヘッドのバルブガイドホールを真円加工。

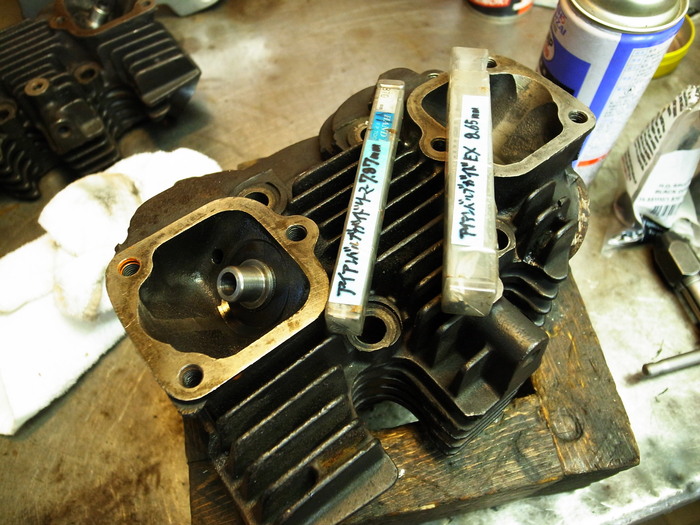

圧入工具を使いガイドをヘッドへ圧入。


圧入後嵌め代分縮んだガイド穴を専用リーマーで内径拡大。
という訳で次回はシートカット&擦り合わせです。
