1947FL1200 分解作業(シリンダーヘッド)

今日はI藤さんのナックルヘッド、シリンダーヘッド周りの分解&計測作業です。

1947FL1200 分解作業(シリンダーヘッド)_a0248662_032242.jpg
1947FL1200 分解作業(シリンダーヘッド)_a0248662_0323380.jpg

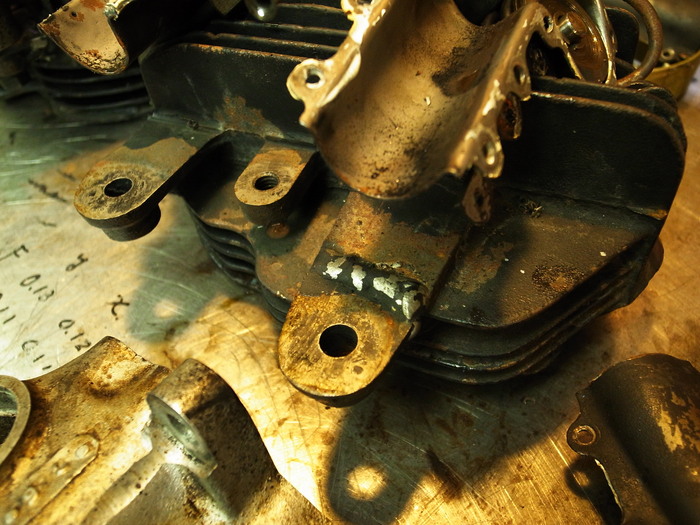

ご多分にもれず、ロッカーカバーマウント部は溶接されています。

1947FL1200 分解作業(シリンダーヘッド)_a0248662_0325421.jpg
1947FL1200 分解作業(シリンダーヘッド)_a0248662_0332479.jpg

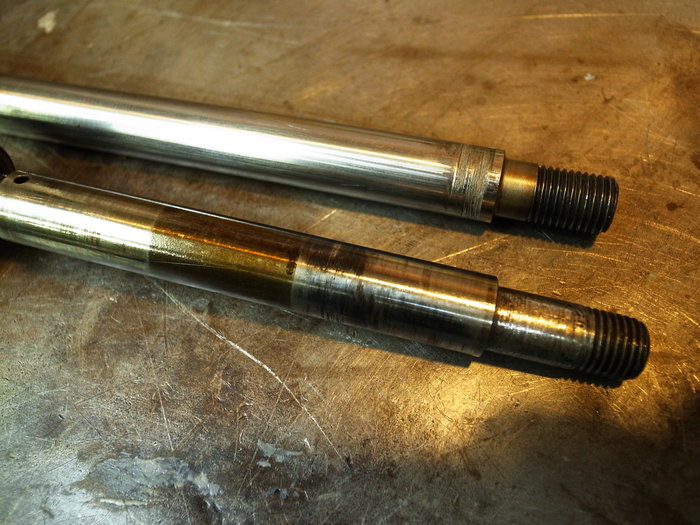

ロッカーアーム、ロッカーアームシャフトそれぞれ計測。
ロッカーアーム内径は楕円無く、非常に良い状態。
駄目になっているロッカーアームシャフトは交換します。

1947FL1200 分解作業(シリンダーヘッド)_a0248662_034170.jpg
1947FL1200 分解作業(シリンダーヘッド)_a0248662_034142.jpg

バルブとガイドも計測しガタが多かったのでガイド抜き取り。

1947FL1200 分解作業(シリンダーヘッド)_a0248662_0344029.jpg

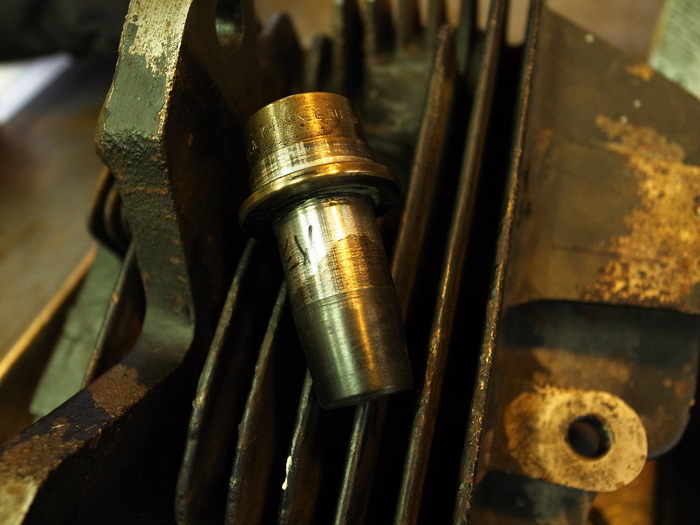

ヘッド側のバルブガイドホール計測。

1947FL1200 分解作業(シリンダーヘッド)_a0248662_0345727.jpg
1947FL1200 分解作業(シリンダーヘッド)_a0248662_035689.jpg

インテーク側はフロント・リア共に大分拡大されていますが、楕円無く良い感じ。
エキゾースト側は真円が出ておらず、リーマー加工が必要です。
特にフロントEXは一部分がガッツリ減っており、圧入部分が少ない状態になっています。
(ガイドが焼けて分かりやすいですね)
ナックルのバルブガイド圧入部分は径が大きいわりに距離が短いです。バルブの運動方向に減ってしまっているものが多いのでは?
