2014年 07月 16日

1939EL1000 外装回り

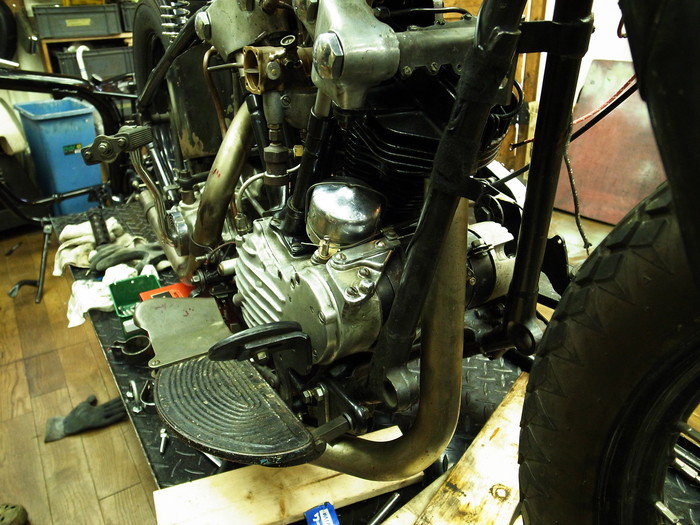

W辺さんのナックルヘッド、外装回り取り付け。まずはマフラーから。

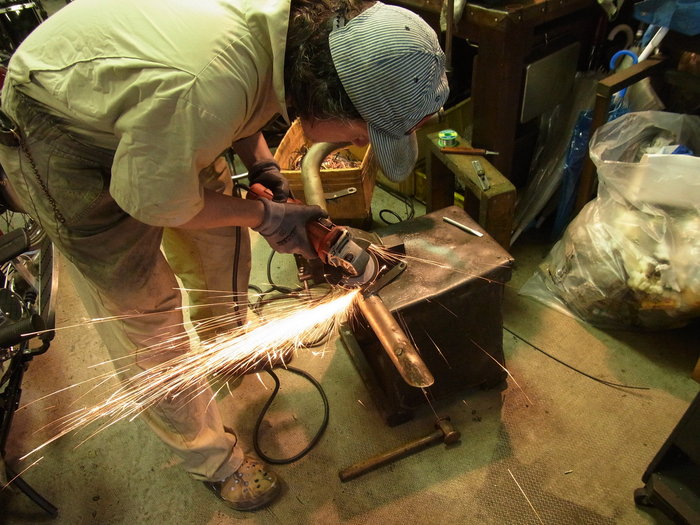

元々付いていたドラッグパイプの余計なステーをカットしバッフル取り付け。


シリンダーヘッドの凹に差し込むだけのナックルのマフラーは、マフラーステーでマフラーの位置をしっかり固定する必要があります。しっかり固定されてないと振動でヘッドエキパイ取り付け部の凹が広がっていってしまいます。

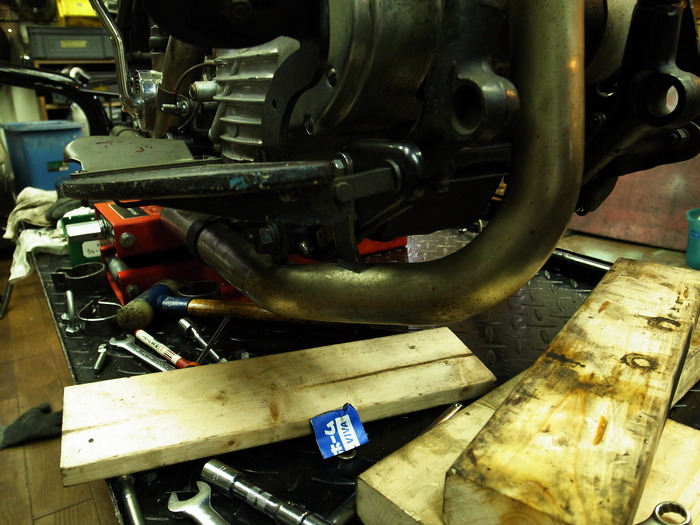

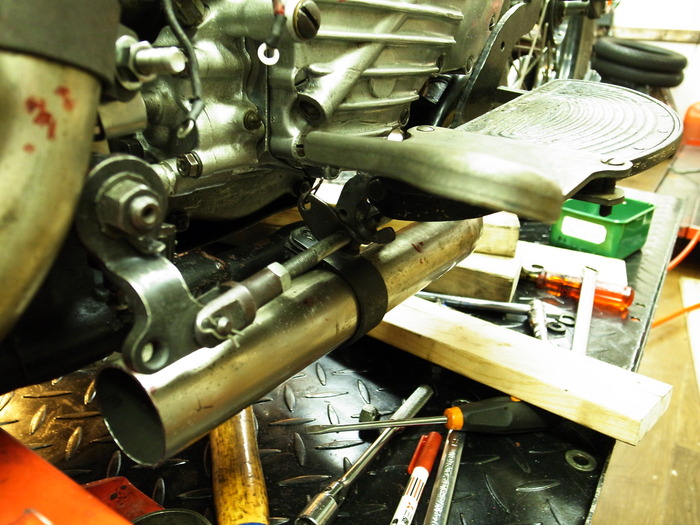

エキパイエンド部、中心部2点で固定。ヘッドに余計な力がかからないようにします。

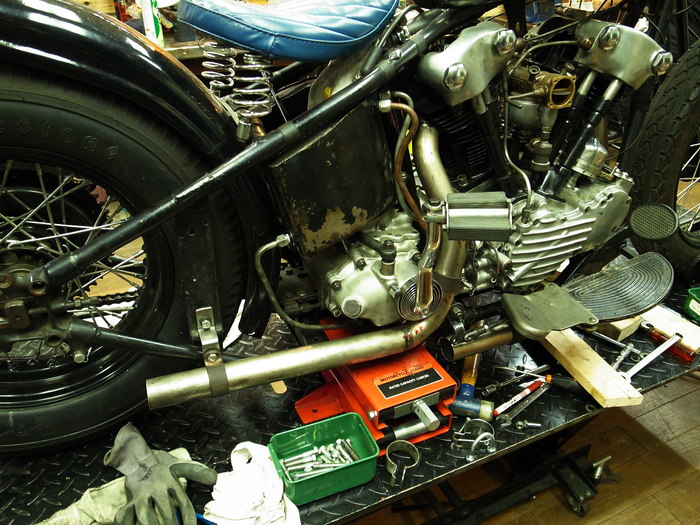

リア側も同じく2点で固定。前後のバランスよく水平位置にくるようにステーを製作。
こういう作業が結構時間がかかります。

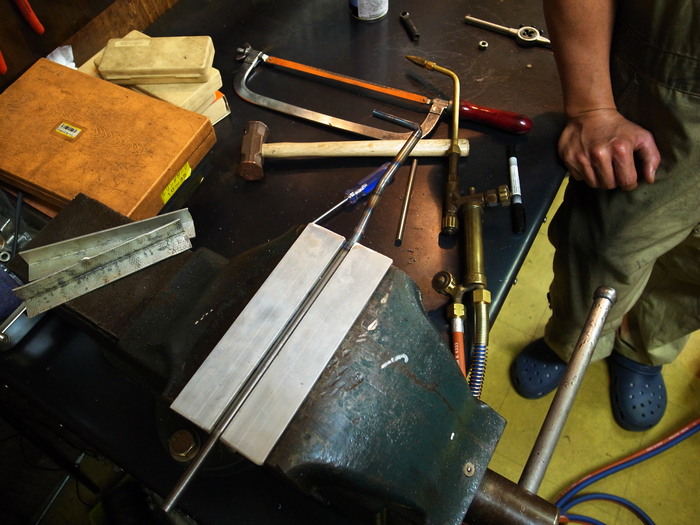

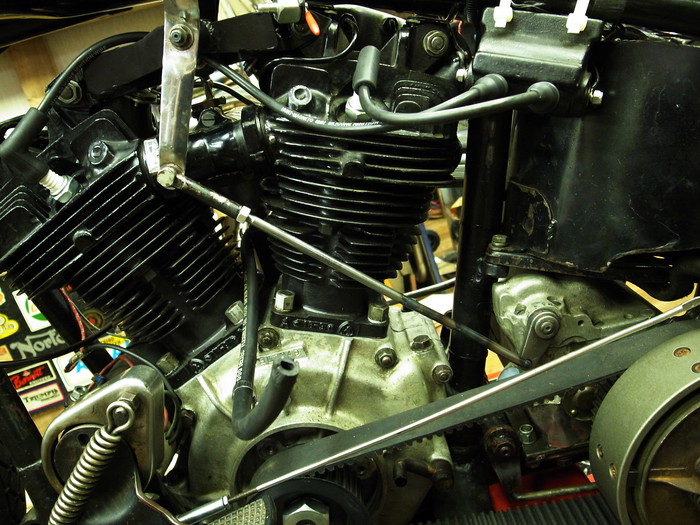

コチラはシフターロッド。以前作ったロッドが短かったので作り直し。
2.5速位置(中間地点)で作用角が90度程度になり、尚且つシフターノブ位置が操作しやすいところに来るようにしました。

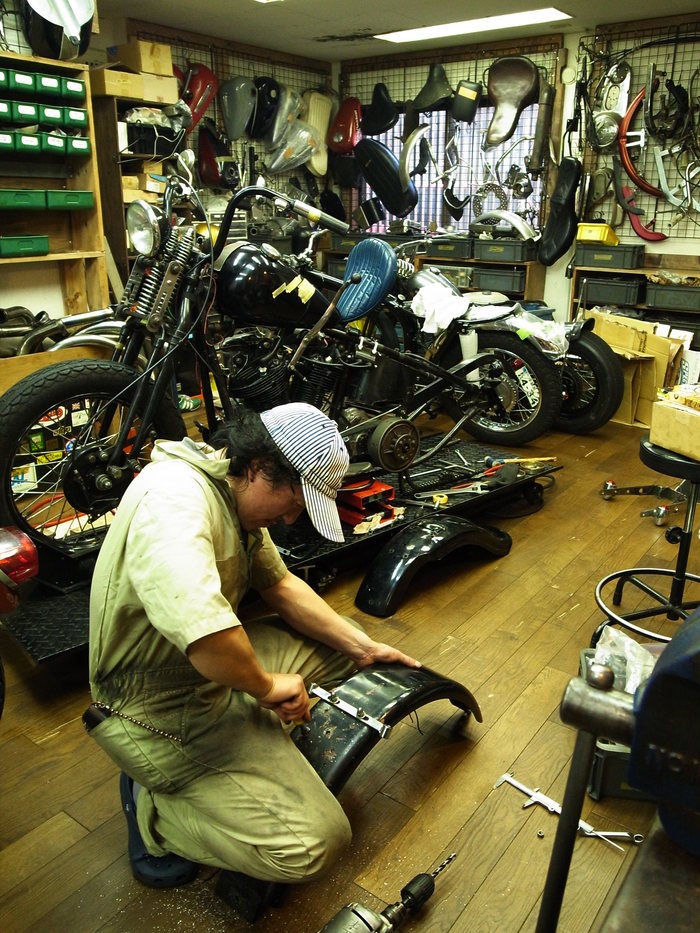

そして車検用リアフェンダー製作中。
W辺さんのナックルも大詰めです。
