1939EL1000 シフター

今日はWさんのナックルヘッド・シフター回り製作のお話。

1939EL1000 シフター_a0248662_0205269.jpg
1939EL1000 シフター_a0248662_028253.jpg

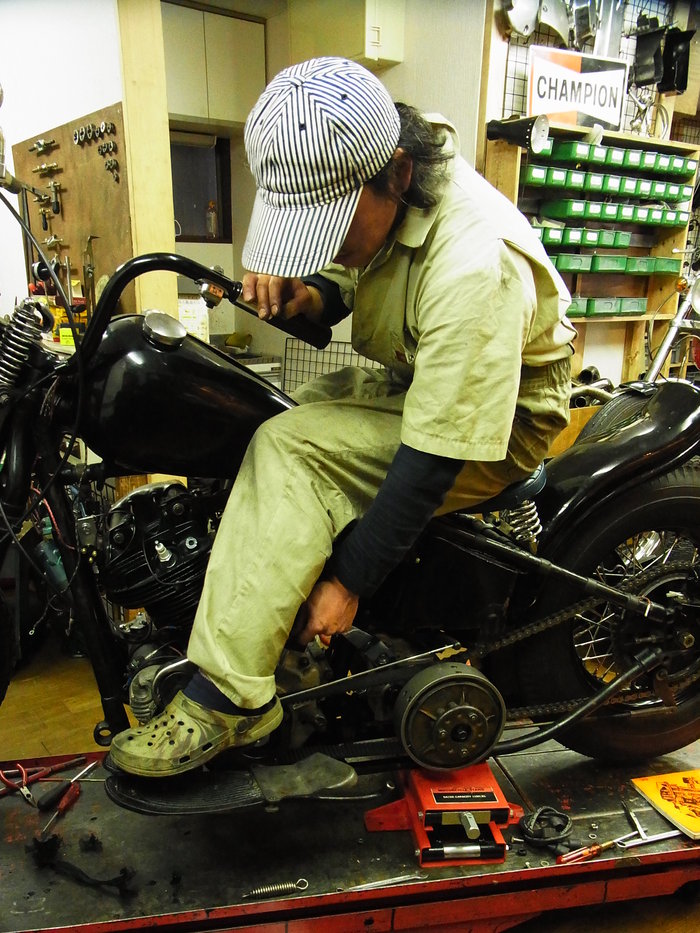

メカニカルトップのジョッキーシフトだった車両、一旦シフトレバーを取り付けるもシフトが困難・・・。
レバーを製作も考えたもののどっち道扱いづらいと判断しエンジンマウントブラケットにシフターレバーをつける事に。
という訳で、製作模様です。

1939EL1000 シフター_a0248662_029531.jpg

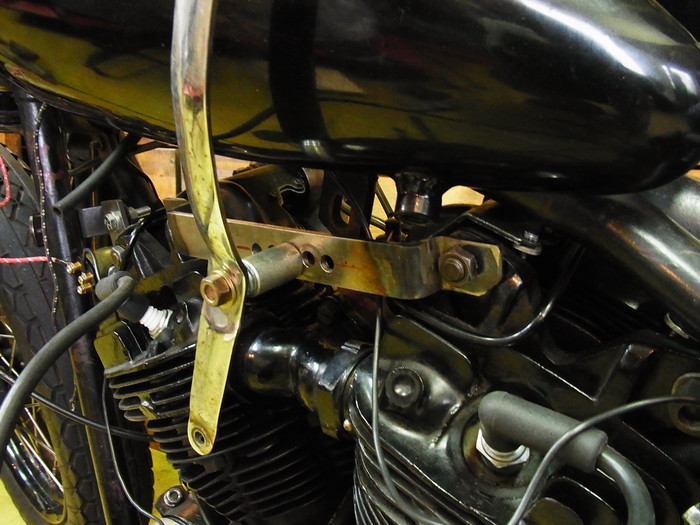

まずダミーブラケットを製作し、扱いやすいシフトレバー位置、ブラケットからの距離、シフターロッドの角度を考察。

1939EL1000 シフター_a0248662_0293253.jpg

1939EL1000 シフター_a0248662_029562.jpg

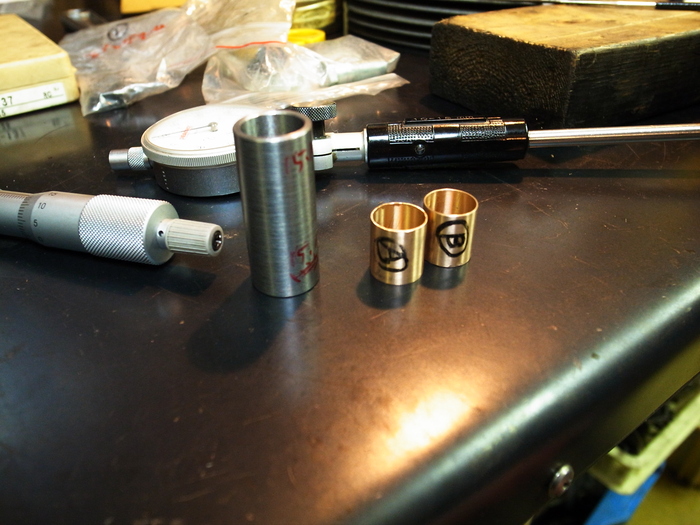

シフターピボット部分とブッシュを製作。ブッシュは片肉0.5mmの薄いもの。
寸法はシフターピボットスタッドの外径から逆算して考える。

1939EL1000 シフター_a0248662_030540.jpg

シフターピボットスタッドも製作。もちろんガタ無し。

1939EL1000 シフター_a0248662_0302056.jpg

でこんな感じに。

1939EL1000 シフター_a0248662_033311.jpg

1939EL1000 シフター_a0248662_0303052.jpg

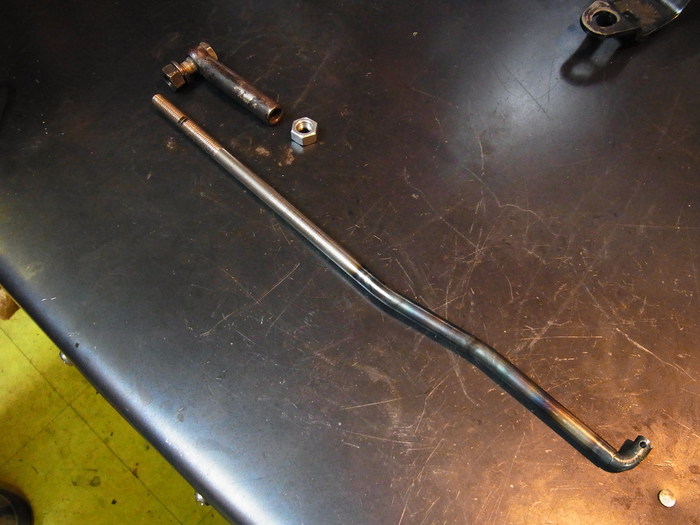

シフターロッドもアセチレンガスで曲げ製作。

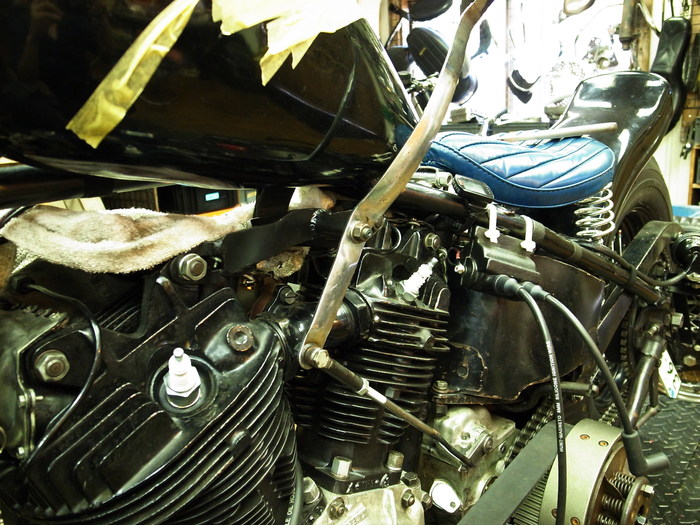

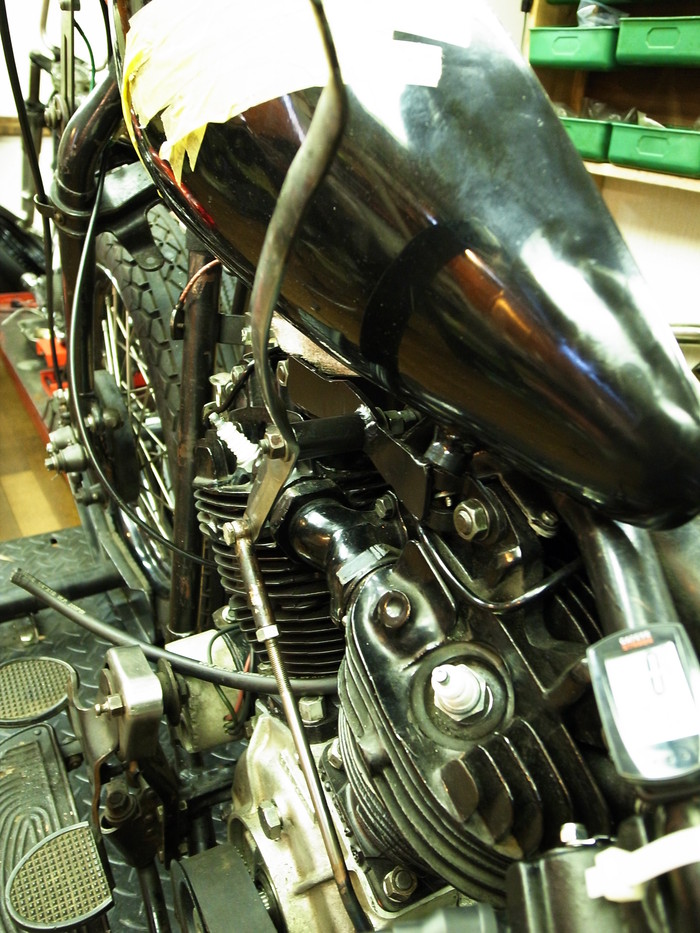

1939EL1000 シフター_a0248662_0305539.jpg
1939EL1000 シフター_a0248662_031525.jpg

溶接・塗装し完成。
ほぼ旋盤を触ったこと無かった生徒さんが、溶接以外自分で作りました。
これ結構凄いことじゃないですか?
