1963FLH1200 T/M組み立て作業

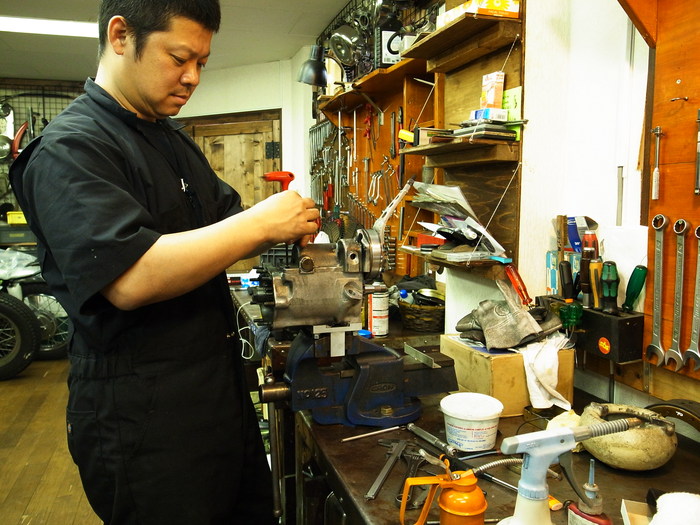

パンヘッドのSさん、トランスミッションの組み立て作業です。

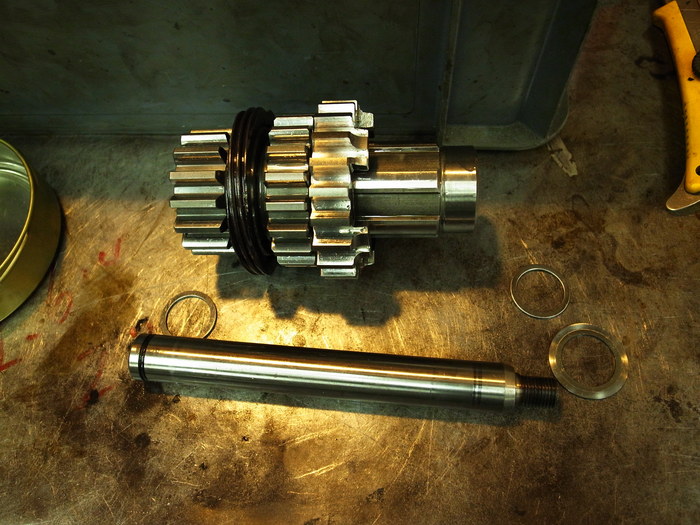

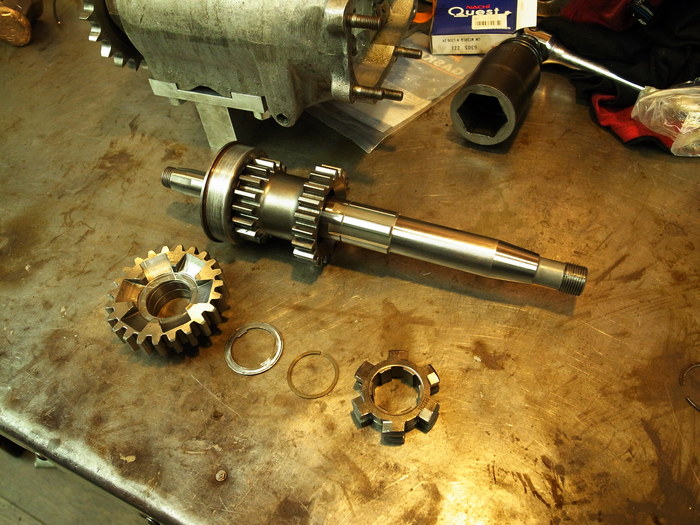

まずはメインシャフトから。
メインドライブギアのベアリングレース交換・ラッピング・ローラー選択・ブッシュ交換が終わりメインシャフト組み立てます。シャフトはアンドリュース製のものに交換。

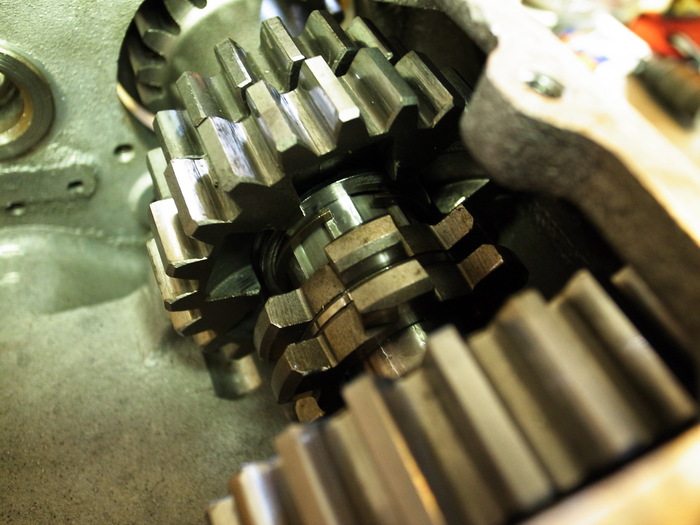

サードギア・ドッグギア・リテーニングリング・ワッシャーはケース内で組みます。
ケースを暖め、キック側のメインベアリングはハウジングごと入れます。

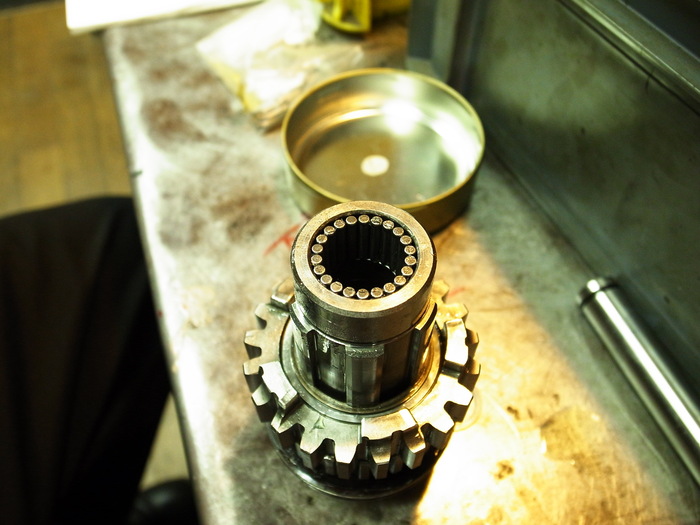

カウンターシャフト。
ブッシュ・ギア・シャフトは問題なし。



ローラーはオーバーサイズ(3.18mm)にしてクリアランス0.03mmに。


ケースに圧入されているカウンターシャフトブッシュもケースを温め、軽く叩き入りっぷりをチェック。
コイツも問題なし。

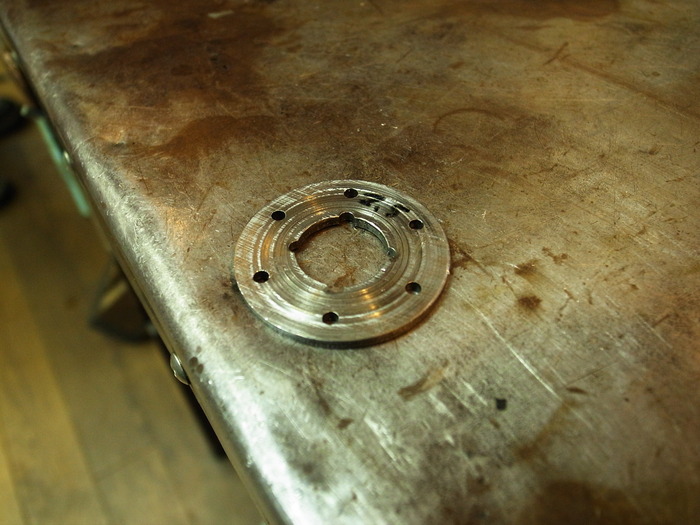

磨耗していたスラストワッシャーは交換。ニューワッシャーを入れスラスト量0.2mm程度に。

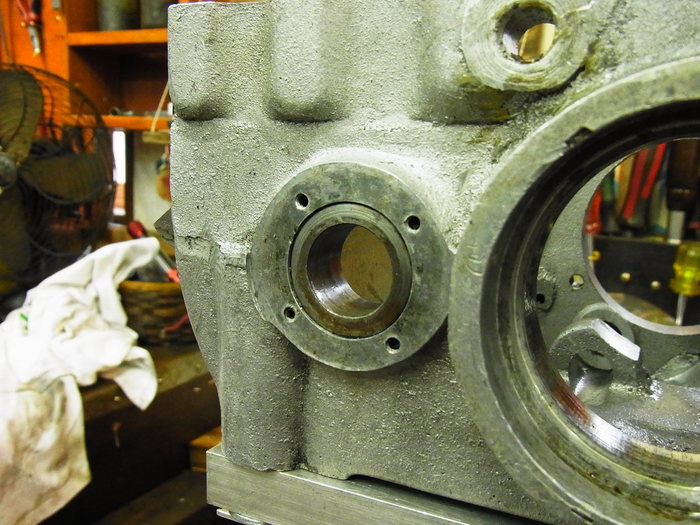

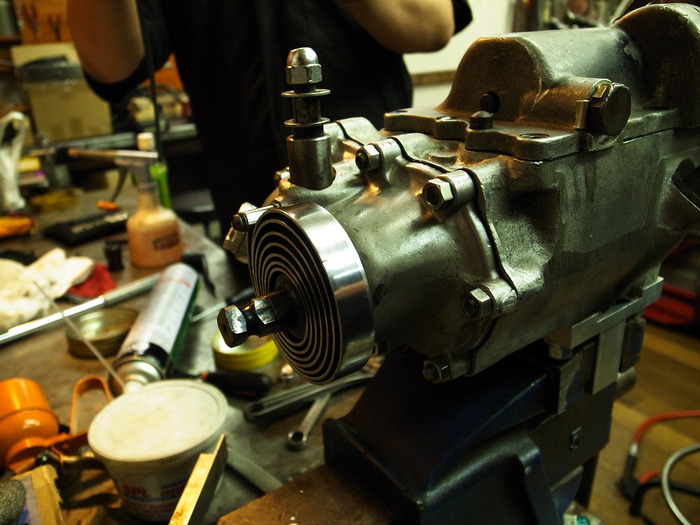

メインシャフトシールは、はまりっぷりがきつく苦戦。

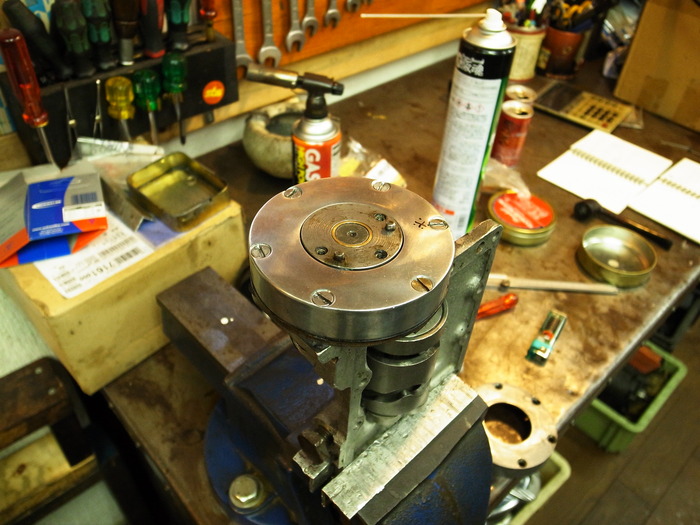

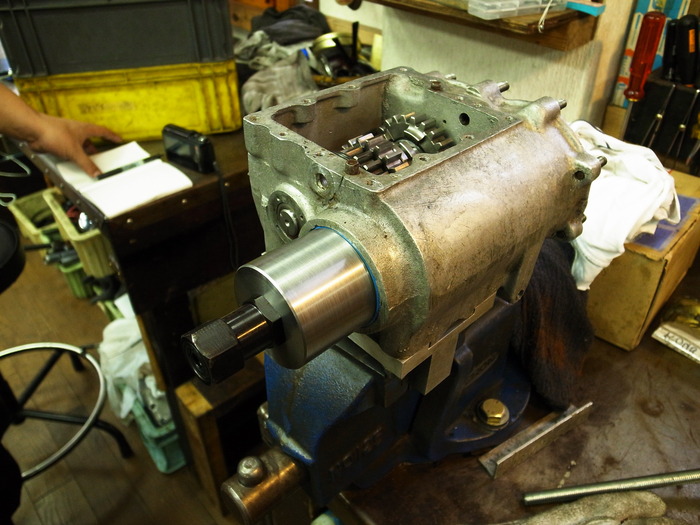

圧入工具を製作し圧入。


シフター回り。
シフターシャフトブッシュのガタは良好。


パウルキャリアースプリングは交換。

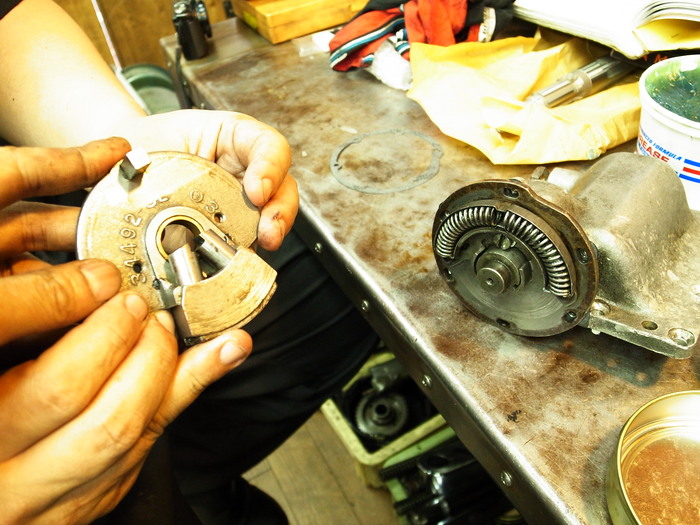

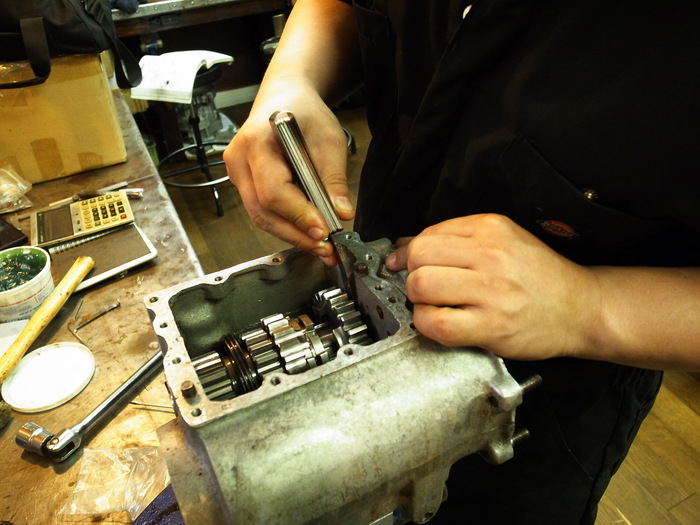

アダプタープレートとシフターシャフトの位置合わせ(写真の位置でシャフトとプレートの凹をあわす)して組み付け。


割れてしまっていたシフターカバーは交換。

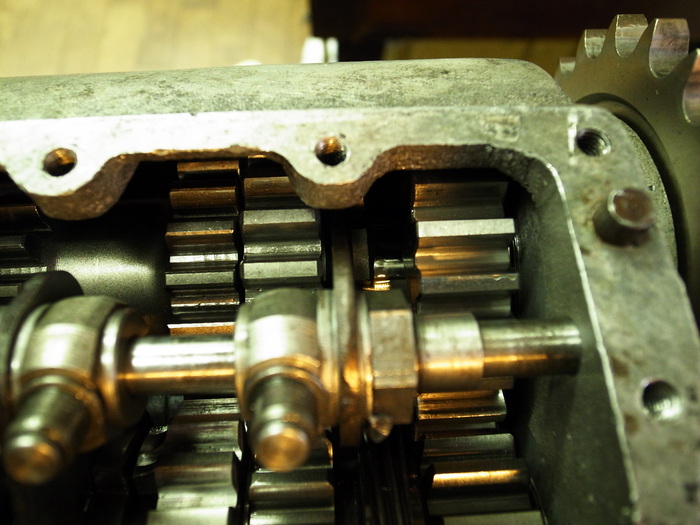

シフターアッセンブリーを仮組みし、1速・2速・3速・4速それぞれシフトチェンジ時のギアの入りっぷりをチェック。




キックスターター回り。
キックシャフト・キックブッシュ・ギア回りは良好。

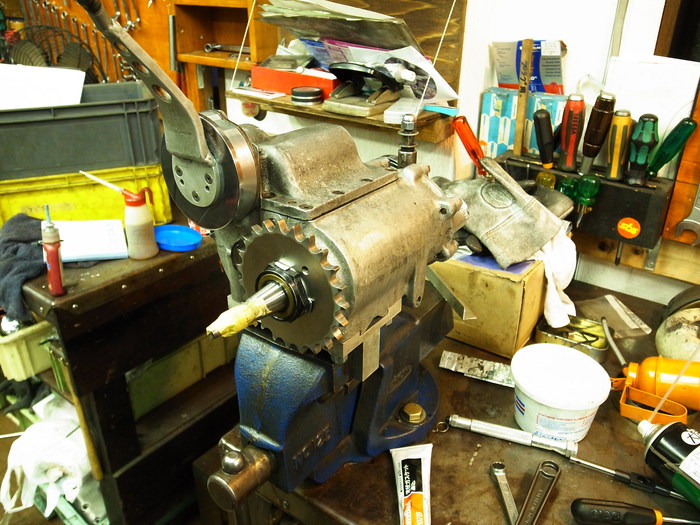

ミッションスプロケットを規定トルクで締め付け、ミッション完成です。
