2014年 07月 01日

1975XLH1000 腰上

O山さんのアイアンスポーツ。
ボーリング加工が終わりアールテックエンジニアリングさんからシリンダーが上がって来たので組み付け作業。
もちろんダミーヘッドを取り付けてのボーリングです。


まずピストンリングギャップ・クリアランス確認。

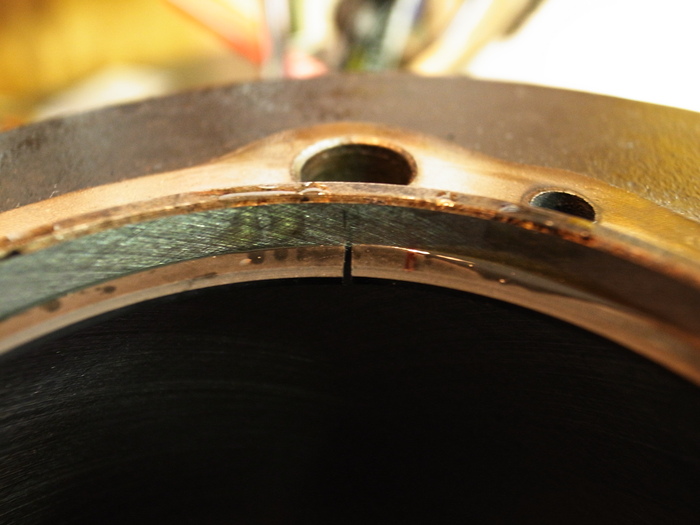

リングギャップ 0.6mm

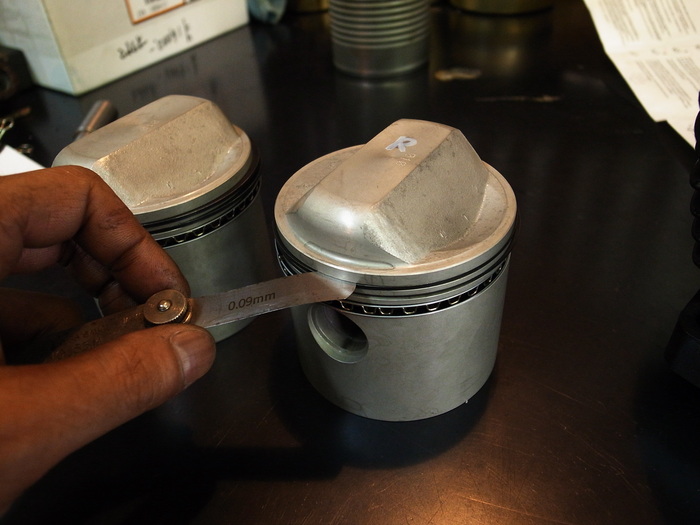

リングクリアランス 0.09mm
リングのバリも取っておきます。



ピストン・シリンダー取り付け。

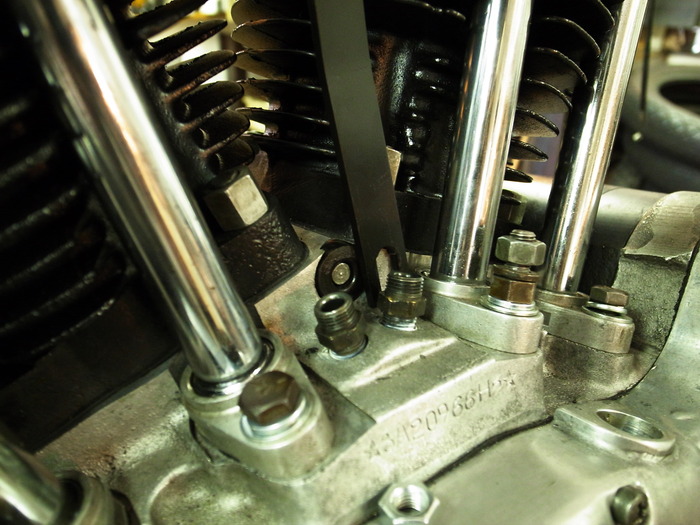

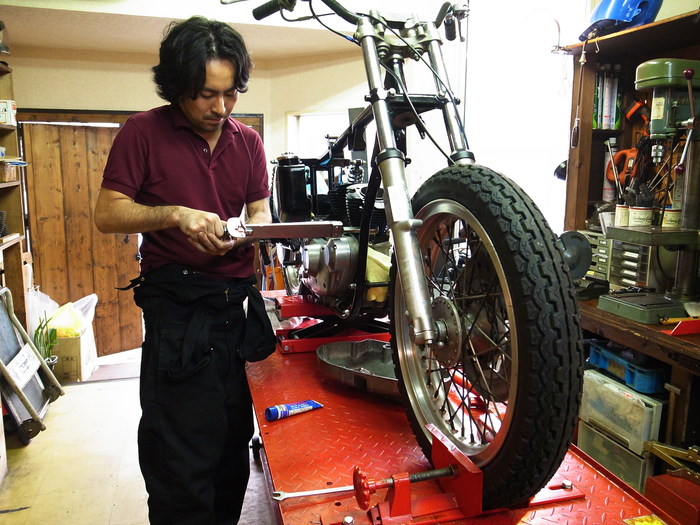

シリンダーベースナット トルク40N.mで締め付け。


ヘッド面も確認。
しっかり面が出ています。鉄ヘッドと侮る無かれ、歪んでしまっていることもあるんです。

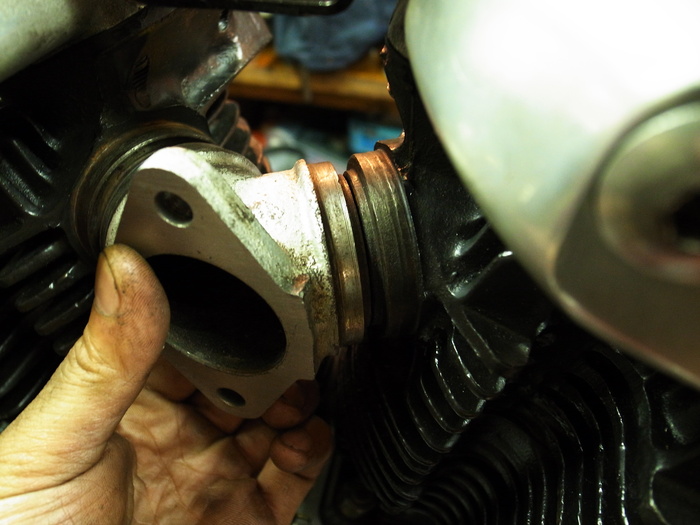

ヘッドを仮組みして、マニホールドの角度を合わせます。
ここの角度がずれると2次エアを防ぐのが非常に面倒になります。


シリンダーヘッドボルトを90N.mで締め付け。

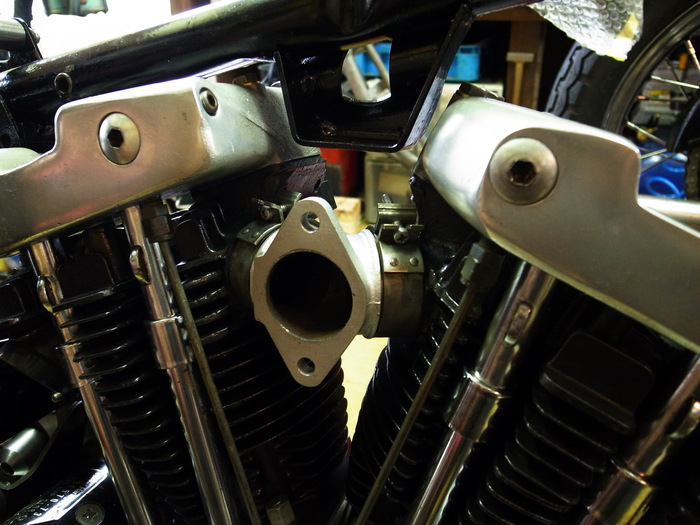

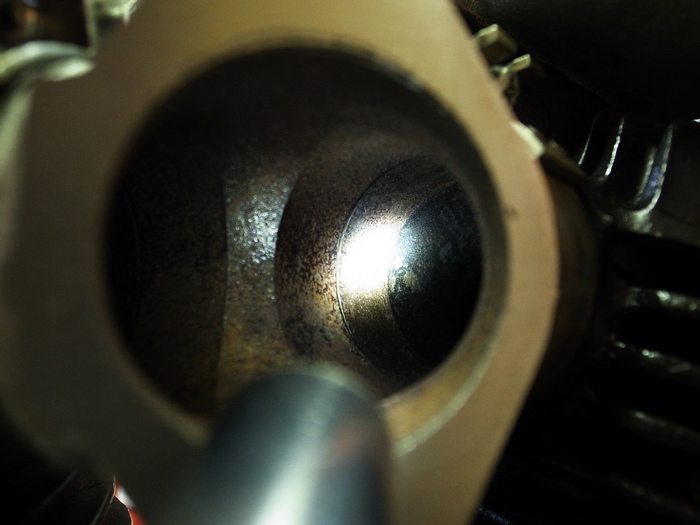

マニホールドOリング、バンドを取り付け、ヘッドとマニホールドの隙間をチェック。
良い感じです。

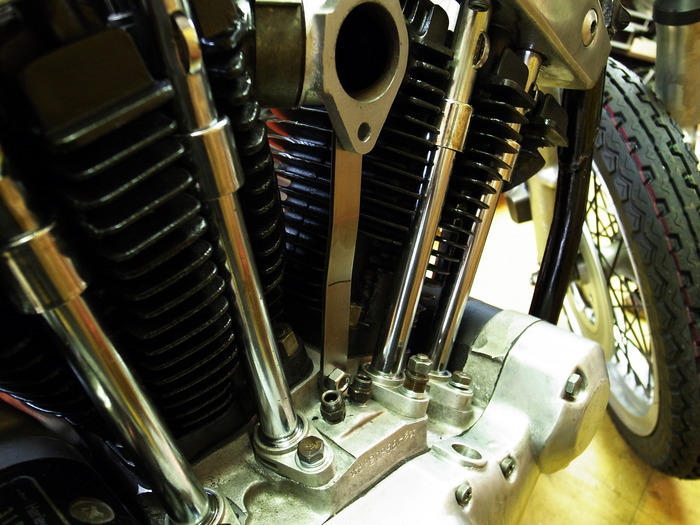

キャブレーターステーを製作。
インマニを押すことなく、引っ張ることなく絶妙な位置にします。ステーに押されたり引っ張られてりすることで、2次エアの原因になってしまうからです。

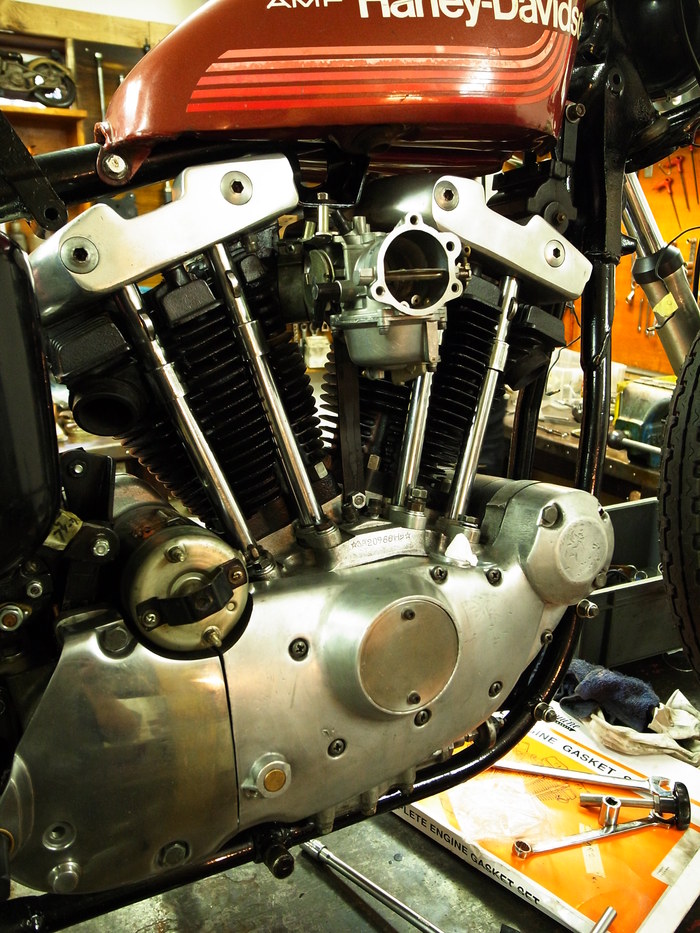

キャブレーター・プッシュロッドを取り付けだいぶ形になって来ました。





レストアスクール生徒募集中

トリニティースクールから独立し、今年から東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
