2014年 06月 28日

1963FLH1200 T/Mメインドライブギア

今日はSさんのパンヘッド、メインドライブギアブッシュ・ベアリング交換です。


まずはメインドライブギアブッシュ。
ブッシュはジムス製、メインシャフトはアンドリュースのものに交換。


内径が小さめに作られているジムス製のブッシュ。
専用生爪に銜え予め旋盤で内径拡大。(アンドリュースのシャフトに対し0.08mmも小さい)
シャフトにギリギリ入るぐらいにしておきます。



ブッシュをメインドライブギアに圧入後、嵌め代分縮んだブッシュを中古シャフトを使いラッピング&ホーニングで仕上げ。


ガタが0.19mmあったメインドライブギアレース径は大きいところで47.91mmで、オーバーサイズローラーではまかなえきれず、レース交換決定。

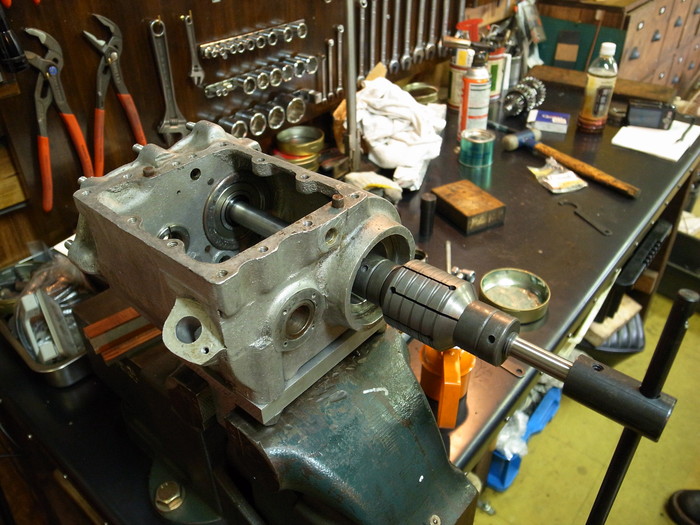

レース抜き取り後、ケース側を計測。ケース側の真円度は問題なし。レースはジムス製の.002”o.sに決定。

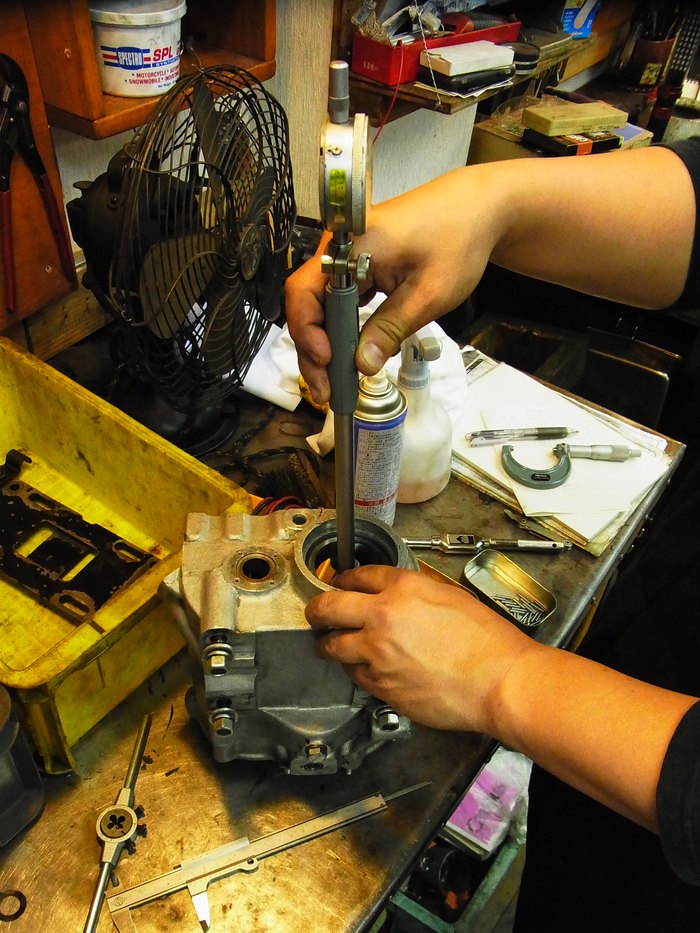

ケースをよく暖め、レース圧入。レース内径計測、0.02mm程度楕円。



キック側メインベアリンを軸にして同心円状でメインドライブギアレースラッピングし真円に。
ベアリングレース内径47.75mm メインドライブギア外径41.38mm ローラー径3.17mmでクリアランス0.03mmに。


最後にエンドプレイを確認しメインドライブギア回り完了。次回はミッション本組みです。
