1938 INDIAN CHIEF 分解作業(腰下編)

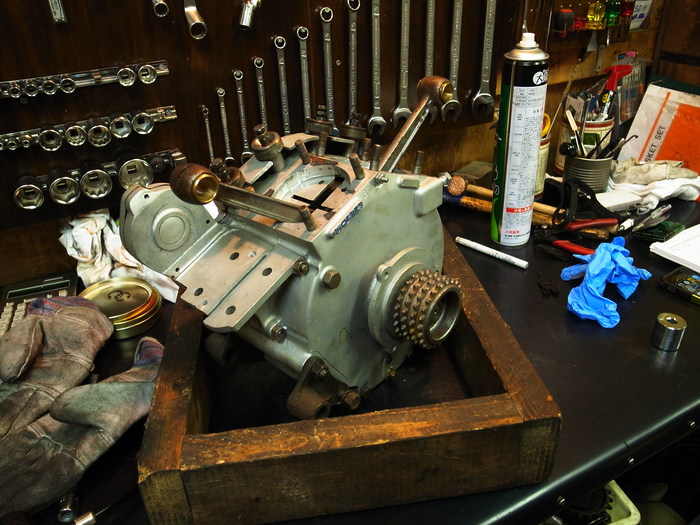

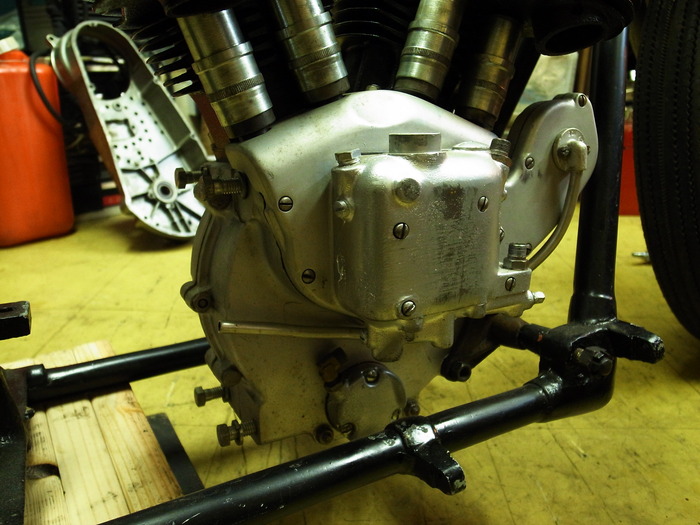

今日はMさんのインディアンチーフ腰下分解の模様です。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1172968.jpg
1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1224035.jpg

まずはオイルポンプ。
デストリビューターモデルのものです。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1225823.jpg
1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_123721.jpg

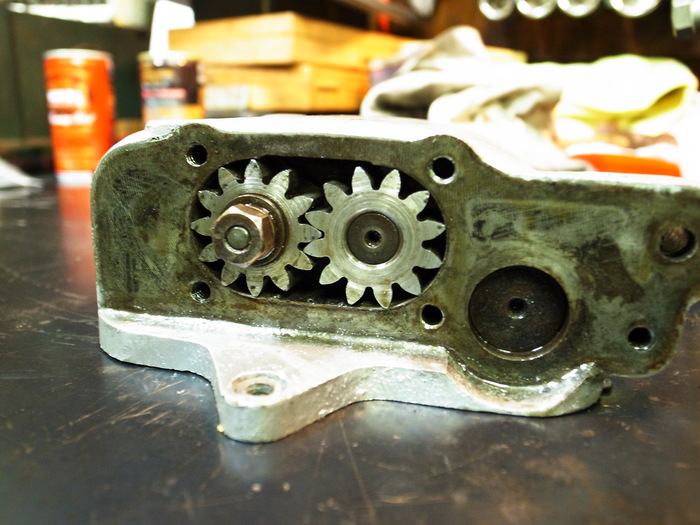

CAST IRONのオイルポンプボディー、随分豪勢なつくり。
フィード側はプランジャー方式でリターンはギア式です。
このボディーはデストリビューターのマウントでもあります。

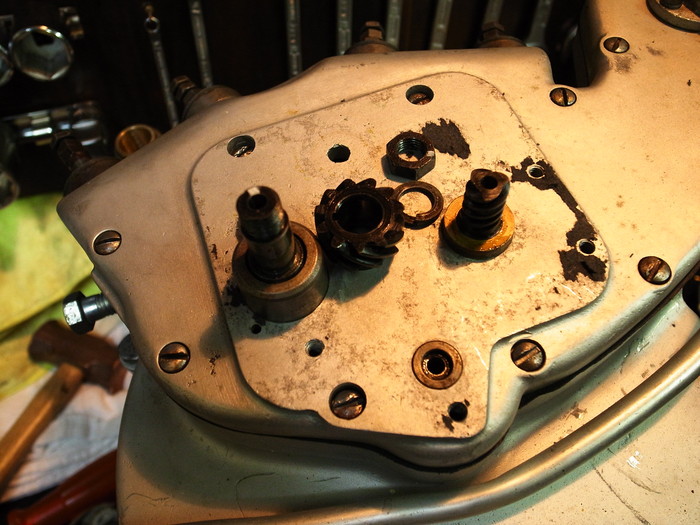

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1572965.jpg

フィード側はフロントシリンダーのカムギア、リターン側はリアシリンダーのカムギアで駆動します。


1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1233572.jpg
1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1235041.jpg

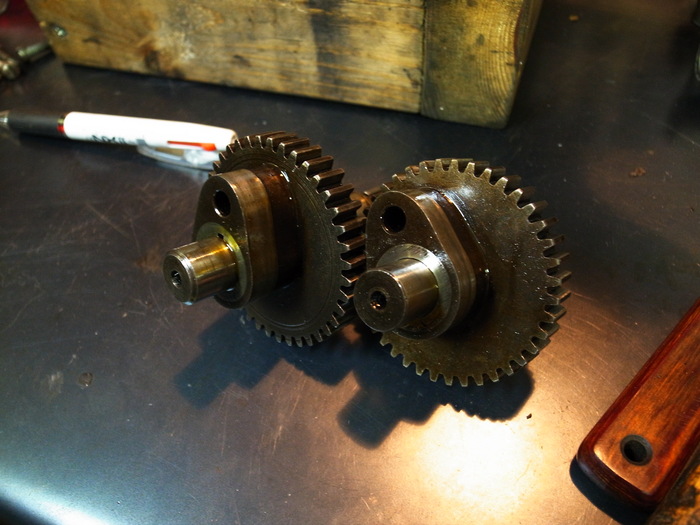

カムギアは虫食いなど無く良好。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_124772.jpg

ローラータイプのバルブリフター。
タイミングギア回りは非常に英車ッぽいです。以前にやったブラフシューペリア、JAPエンジンを思い出します。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1242681.jpg

ピニオンギアを専用プーラーで抜きます。
ここの嵌め代は0.02mm。鉄どうしの嵌め代としてはキツイです。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1244293.jpg
1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_125099.jpg
1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1251393.jpg

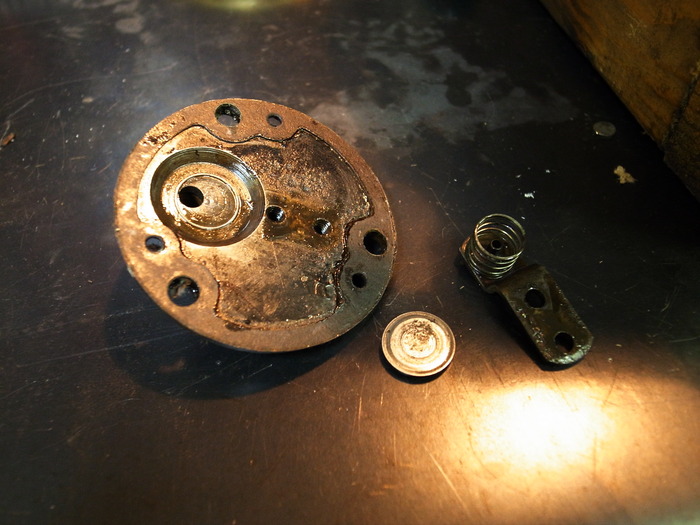

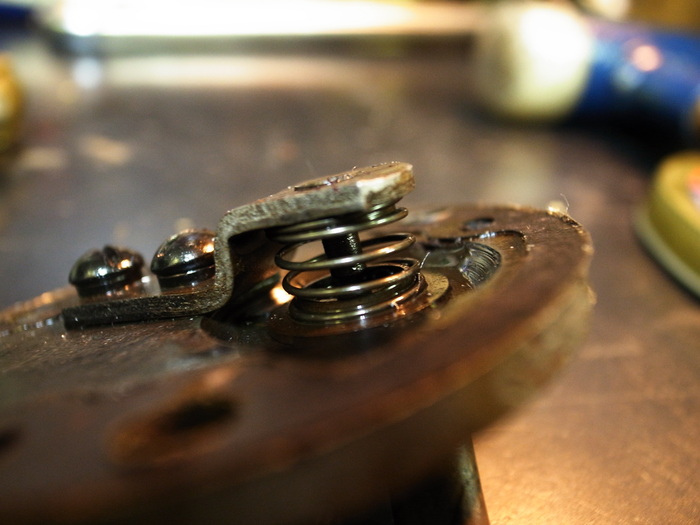

オイルリターンサンプバルブ。
ワンウェイバルブのバルブディスクが段付きになっています。これではワンウェイとしての役目は果たさないでしょう。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1254375.jpg

クランクケースを割りクランクシャフトお目見え。

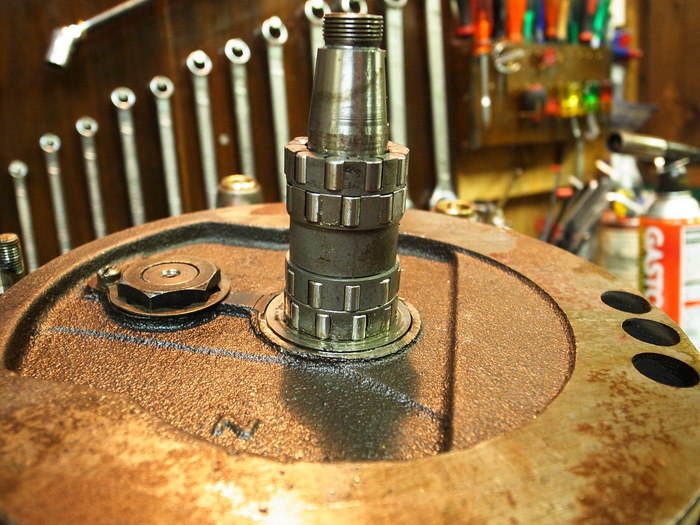

ドライブシャフトローラーは1/4”×5/16”サイズのものが4連で付いています。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1255811.jpg

ピニオンシャフトも1/4”×5/16"ローラーで2連。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1262257.jpg

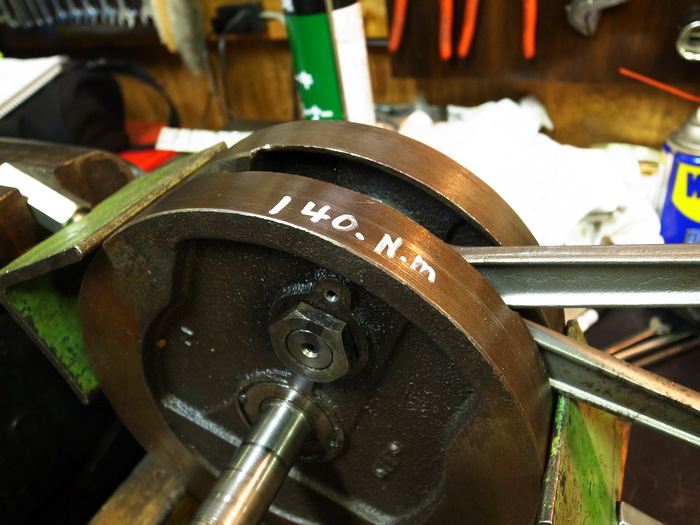

クランク分解前に現在のクランクピンナットの締め付けトルクを計測しておきます。
140N.mで締め付けてありました。クランクピンナットの締め付けとしては弱い気がします。

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_126338.jpg

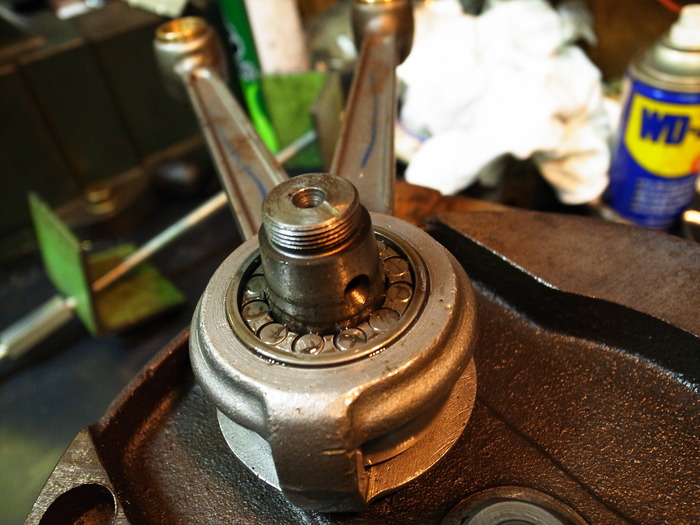

もちろんピニオンシャフト側にはオイル穴が開いているのですが、インディアンには位置決めのためのキーがありません。クランク芯だし時などにオイルラインのズレによるトラブルなどあるのでは?

1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1265256.jpg

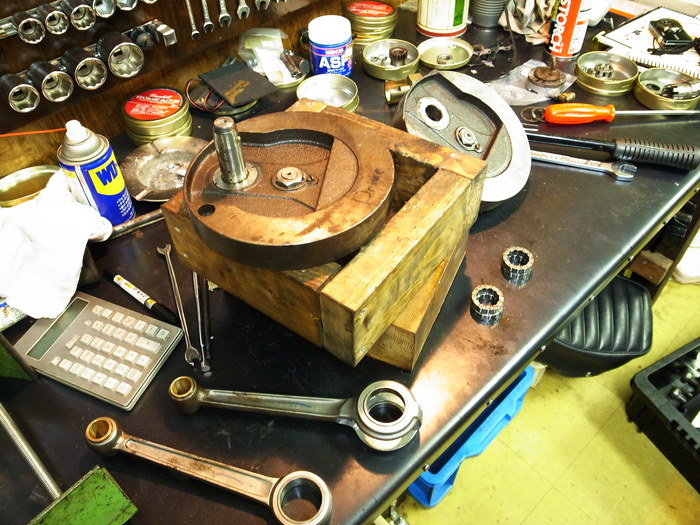

ビッグエンドも同じく1/4”×5/16”ローラーが4連。フロント側とリア側2連づつです。


1938 INDIAN CHIEF 分解作業(腰下編)_a0248662_1292770.jpg

という訳で今日はここまで。この後は計測地獄が待っています。
