2014年 06月 21日

1947FL1200 分解作業(クランク&タイミング)

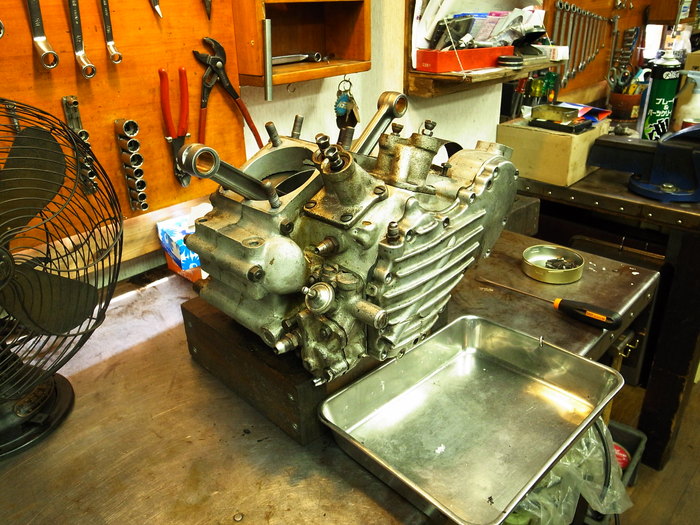

今日はI籐さんのナックルヘッド引き続き分解作業、腰下回りです。

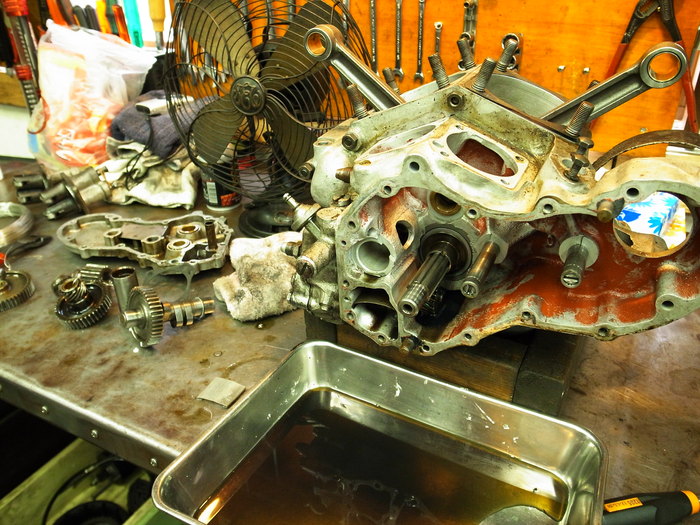

カムギア、タイミングギア回りは良好。ブッシュ類はガタガタで駄目です。



40年代のガバナーローターが付くタイプ。

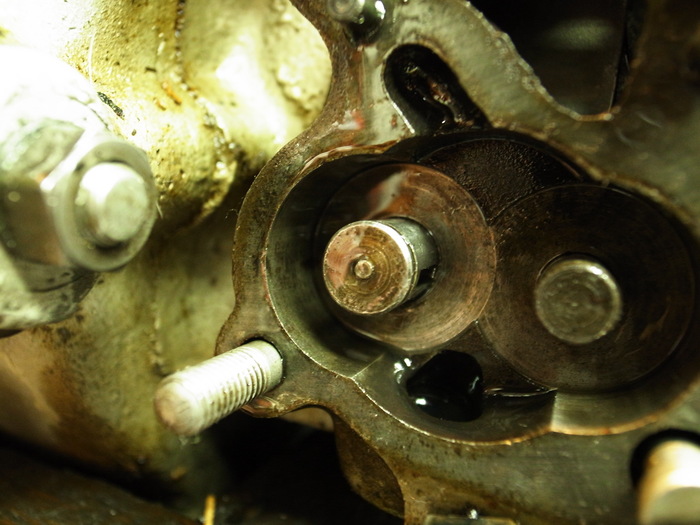

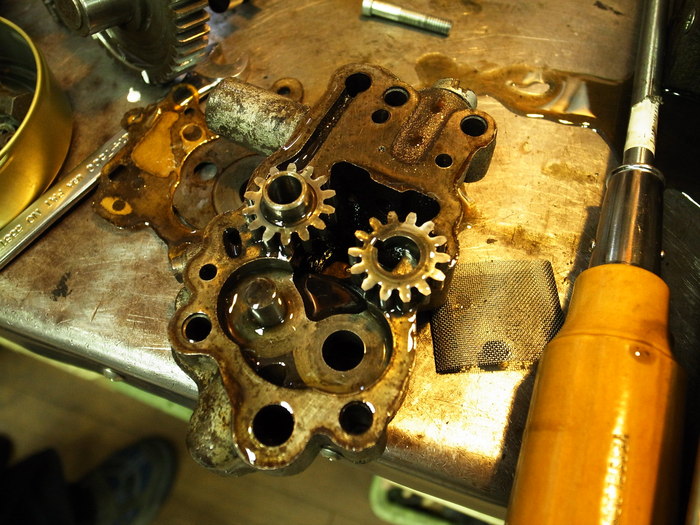

W辺さんのときに苦労したオイルポンプでありますが、ボディー内壁に傷が無く良品。ギア、シャフトも良さそうで一安心。

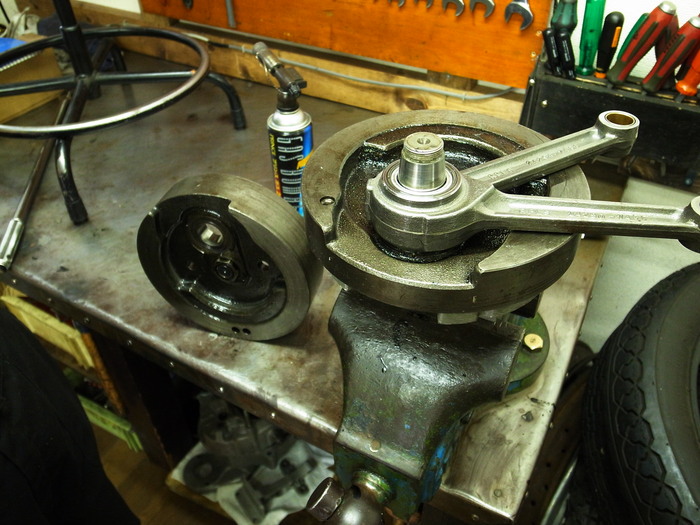

という訳で、クランクケース・クランク分解。


で軽く清掃後計測地獄へ。

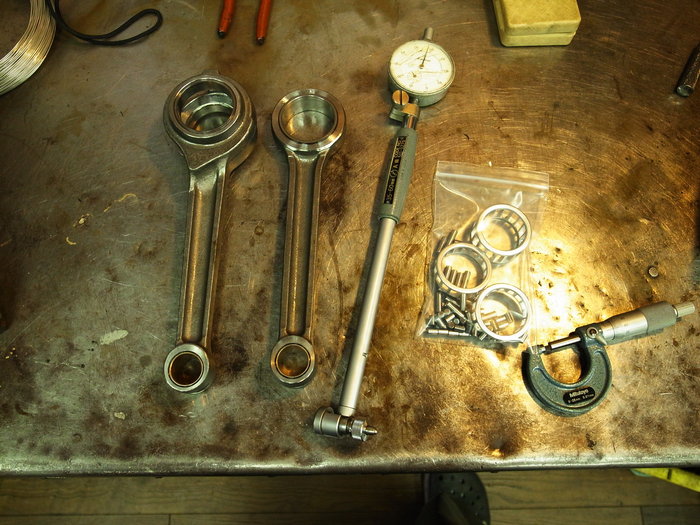

ビッグエンドはR側は良好なものの、F側のビッグエンドベアリングレースは0.02mm楕円。

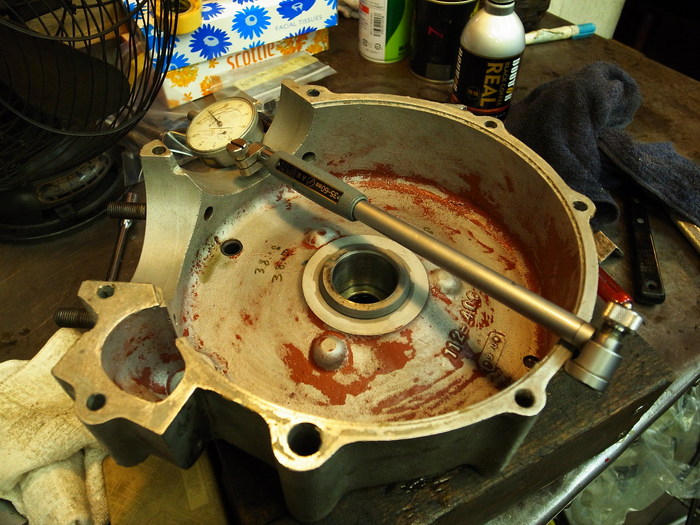

クランクシャフトベアリング計測。
スプロケットシャフト側、ピニオン側ともにレースにホーニング跡。計測してみると楕円は無いものの、スプロケト側38.18mm、ピニオン側38.17mm・・・これは随分広がっています。

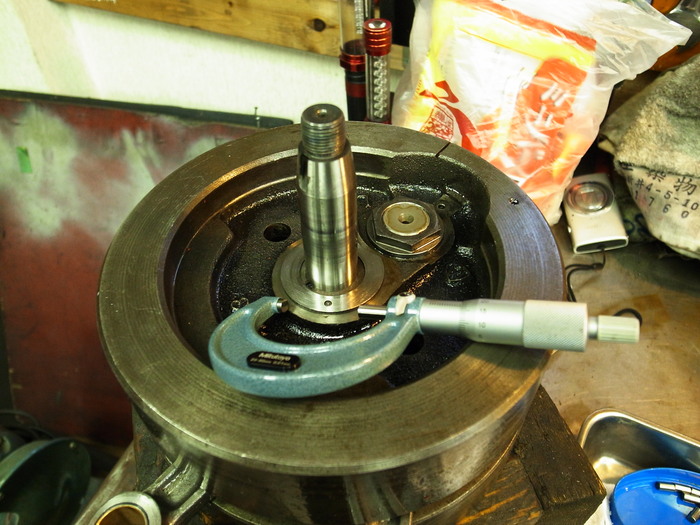

特にスプロケット側はベアリングレース内径38.18mm、シャフト径25.385mm(実測値)、クリアランス0.03mm程度取るとなると必要なローラーサイズは6.3825mm・・・。こんなオーバーサイズローラーは製作しないと無いっす。
ベアリングレースは交換予定。


ともあれレストアスクール3度入学のI藤さん、精密計測もお手の物です。
