2014年 06月 12日

H塚さんのトライアンフ・シリンダーヘッド

トリニティースクールの卒業生であるH塚さん。
もともとのシリンダーヘッドが駄目になったようで、良品シリンダーを手に入れVMSで部分修理です。


まずはヘッド・ガイド回りの計測作業。バルブ、バルブガイドは交換決定。
ヘッド側のバルブガイドホールはドライブサイドのEXは残念ながら0.02mm楕円。
他は楕円無く良好です。


という訳で何時ものようにkibble white製のガイド加工です。

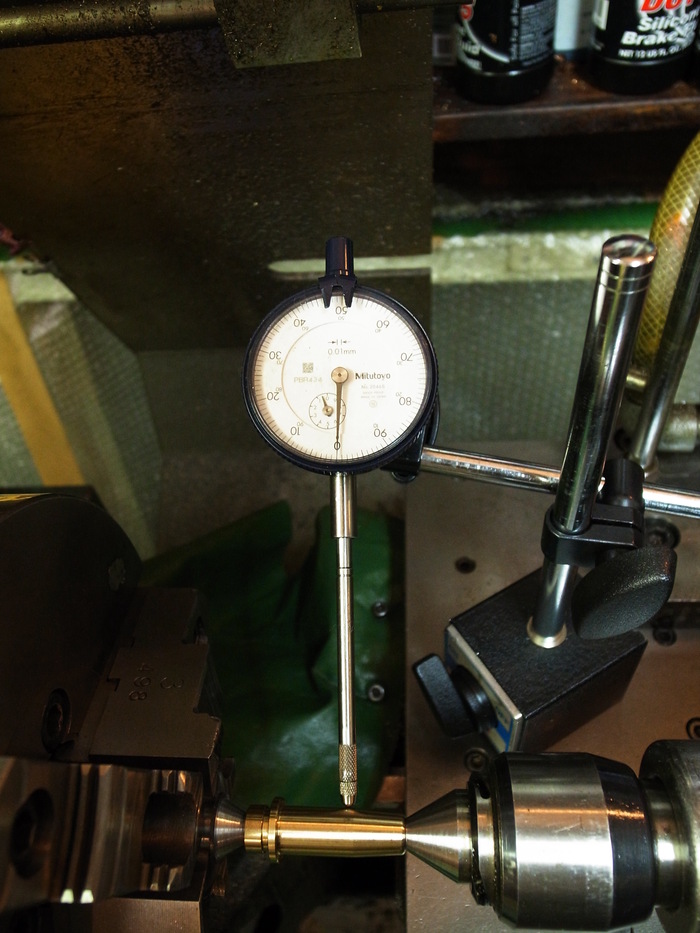

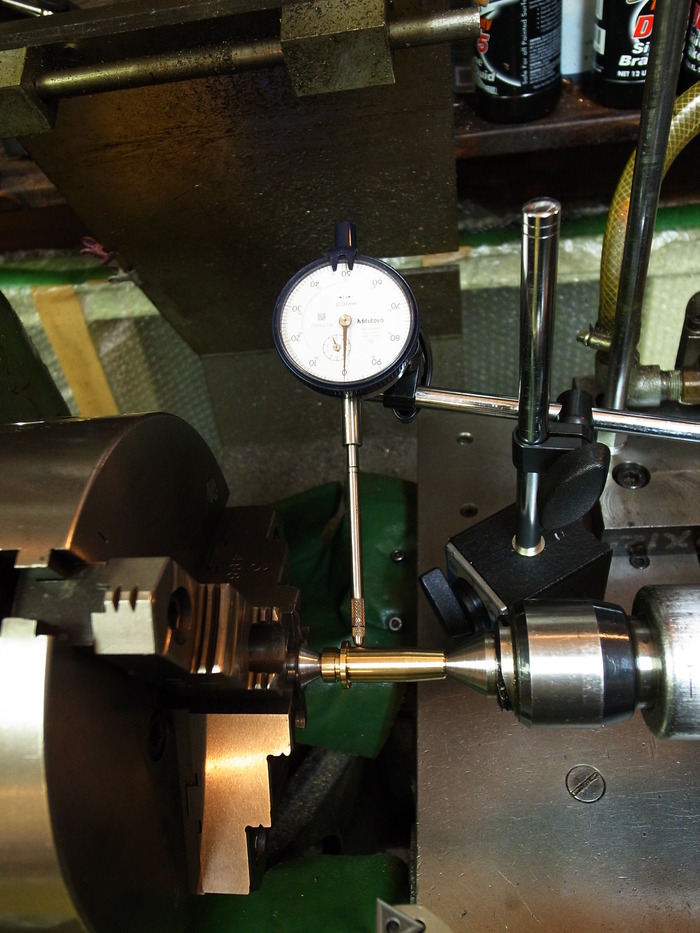

旋盤に両センターでセットアップ。ガイドの圧入部分(切削部)の平行度をチェック・調整。

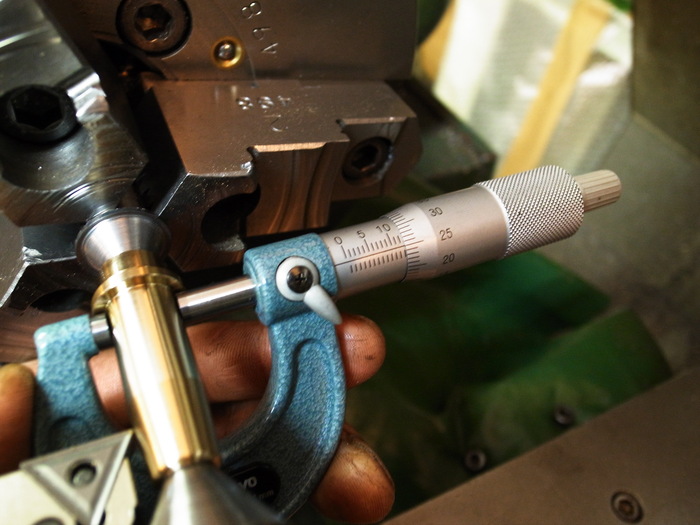

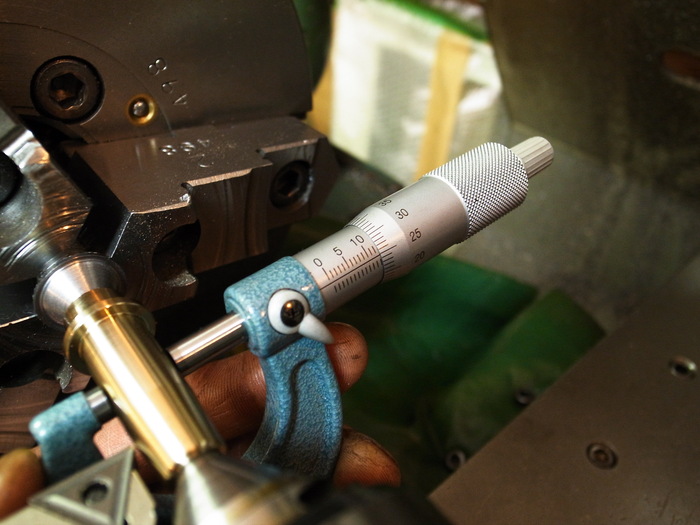

ヘッドに対し嵌め代0.04mmのサイズで切削。


テーパーにならずしっかり数値が出ました。


でこちらも毎度です。予めガイド穴をステムシャフト+クリアランス分リーマー加工。
これをやっておくとガイド圧入後のリーマー通しが楽になります。

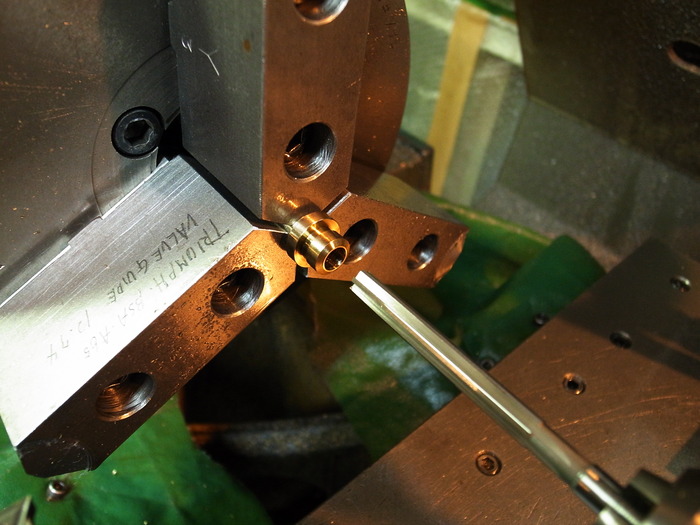

以前に作ったBSA用の生爪が使えました。

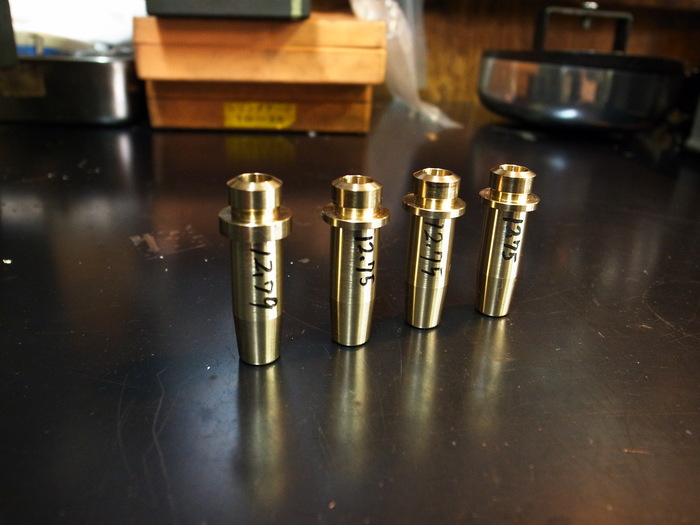

ガイド加工終わり。
ドライブサイドのEXガイドは真円拡大後の数値にしてあります。

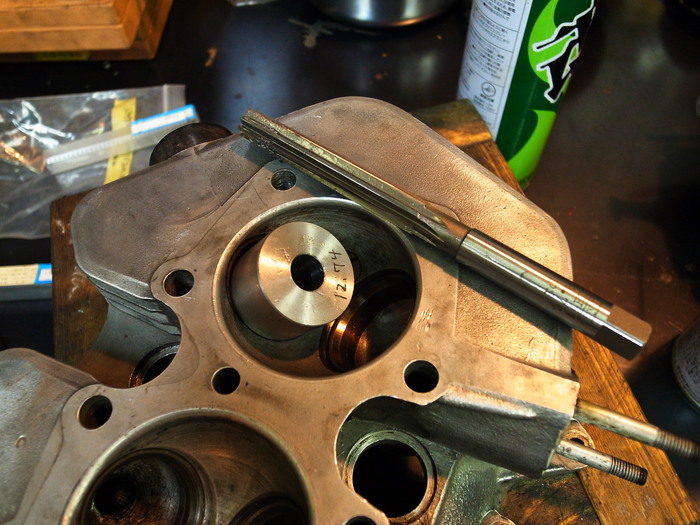

で、ヘッド側ガイドホールの真円加工冶具製作。
ドライブサイドのEXガイドホールリーミング。

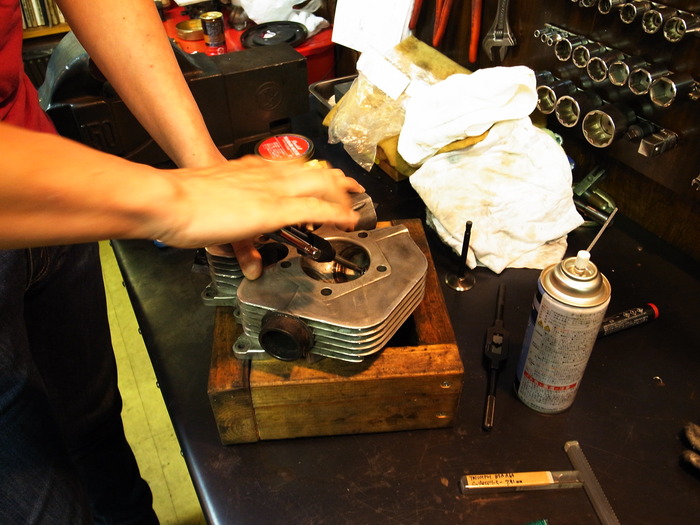

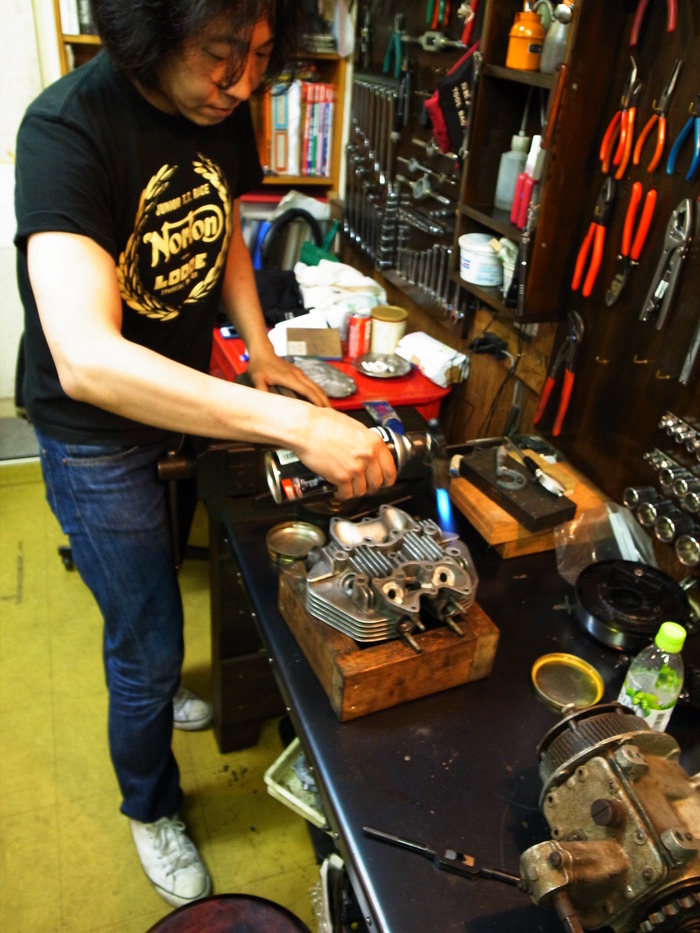

ケースを暖めガイド圧入。

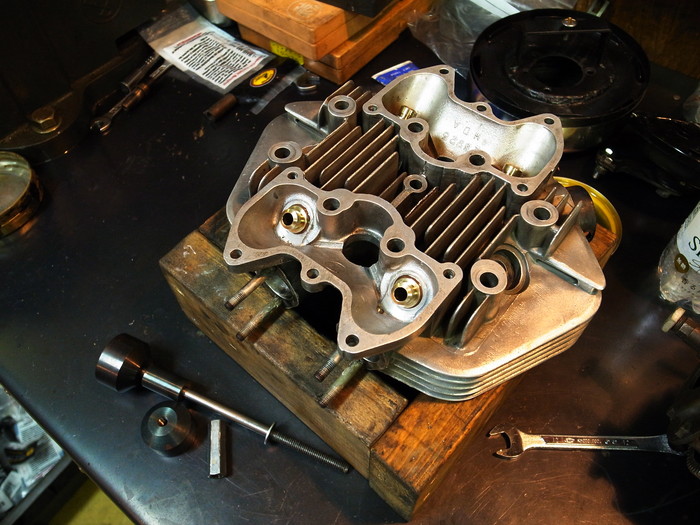

良い圧入っぷりです。


圧入後ヘッドを冷まし、嵌め代分縮んだガイド穴をリーミング。


シート回りの加工をする前にバルブシートとバルブの当りっぷりを光明丹でチェック。
四箇所とも全周であたっています。
つまりガイド加工、垂直圧入がうまくいったってことですね。

バルブシートは状態が良いので、このあとのシート加工は楽できそうです。
