1971BSA A65 バルブガイド

今日はT本さんのBSAバルブガイドです。
今回使うバルブ・ガイドはkibble white製 このバルブステムは太めに作られているので、初めからガイドにバルブが入りません。このままガイドをヘッドに圧入しリーマー加工(穴拡大加工)するのは非常に大変なので予め加工します。

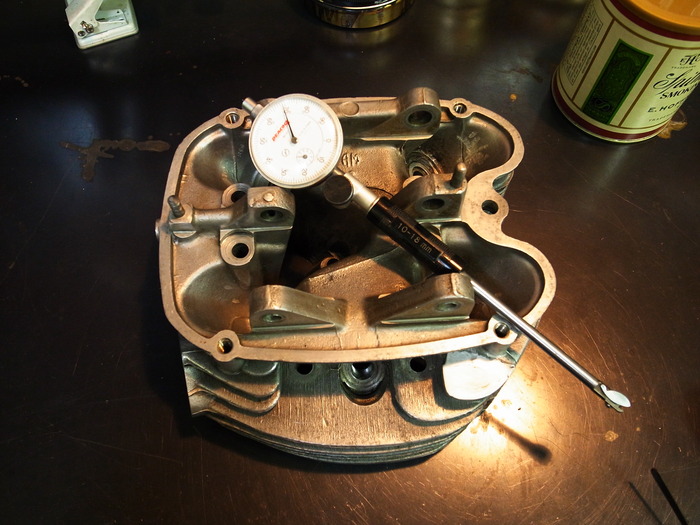

ヘッド側のバルブガイドホールは楕円無く問題なし。内径12.70mm


まずはバルブガイドの外径切削。ヘッド側の内径+嵌め代0.04mmで12.74mmに。

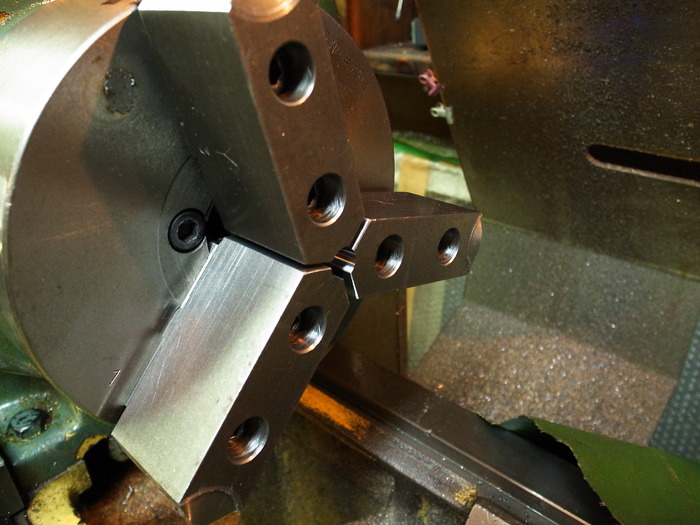

バルブガイドを旋盤に銜える為にガイドの外径に合わせ生爪を製作。


旋盤にガイドを銜え、リーマーで内径拡大していきます。
このガイドに使われているAMPCO45という素材は非常に粘り硬く切削しずらいです。
0.02mmづつリーマーを大きくし、3段階に分け拡大。



これで下準備完了。
次回はヘッドに圧入し、ヘッドワークなります。
