2014年 06月 04日

1975XLH1000 棟上・フロントブレーキ

今日はO山さんのアイアンスポーツのお話。
「最近O山さんネタ書いてないな・・・」とフト気づき、遅ればせながらのアップです。

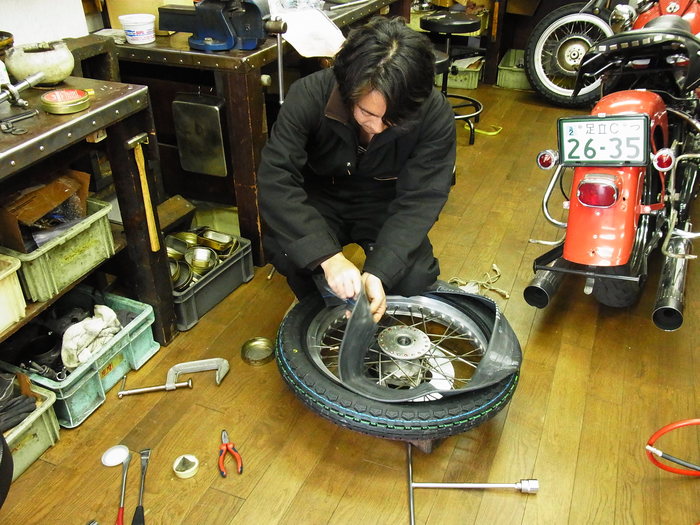

リムの触れ取りが終わりタイヤを装着。
アルミHリムは気を使います。


ローターは新品に交換。
74年~76年に使われていたFブレーキローターのサポートはフロントホイールのスペーサーも兼ねています。

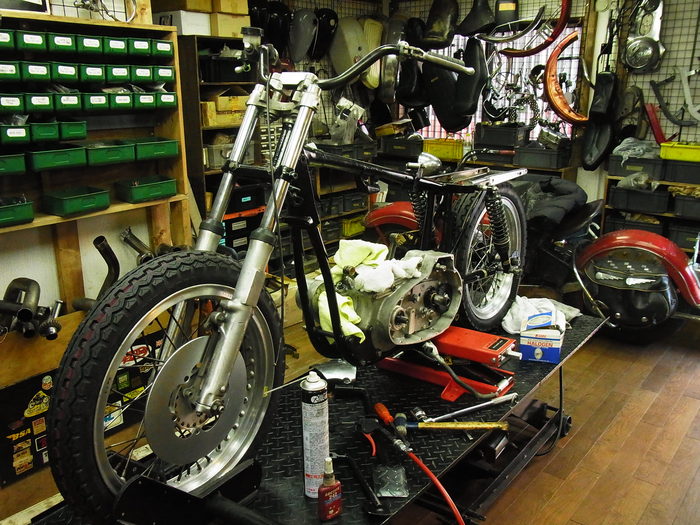

ローリングシャシーに。


組みあがった腰下を「エイヤ」っとのっけます。
車両が重くなってきたのでブレーキを付けなければ。


という訳でフロントブレーキ。

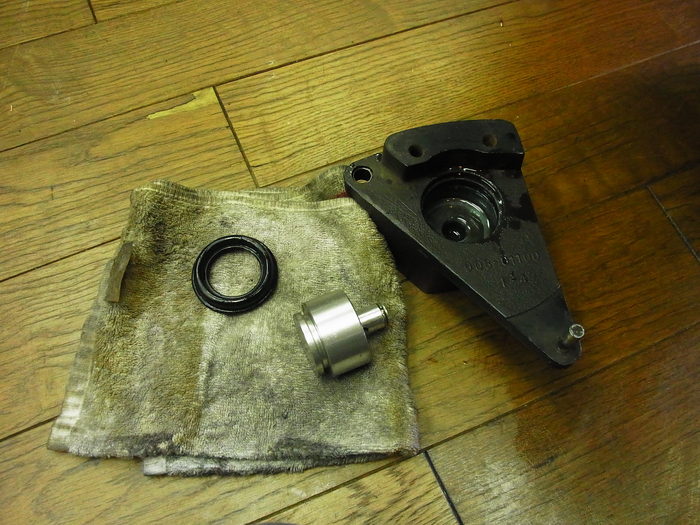

キャリパーのオイルシール交換。
このキャリパーまでピストンにフリクッションリング(丸線のスプリングワッシャーみたいなもの)が付いています。このリングがピストンを戻す役割をしています。


マスターシリンダーはAPロッキードを使います。
中古品なので分解・清掃。


このマスターシリンダーが素晴らしいのは普通、レバーでピストンを直接押すところをアーム的なものが入り、テコの原理でピストンを押すことにより、レバー比・油圧量を調整できることです。
普通油圧量はピストン径により異なるので、使うキャリパーとの相性がありますが、ロッキードはレバーとアームの押す位置が変わることにより油圧量が変わるのです。このマスターシリンダーは万能なのではないでしょうか?別のキャリパーにも使ってみたいです。


エア抜きをして、ブレーキタッチに感動。
