2014年 06月 01日

ハーレークラス第一期生のMさんのWG その2

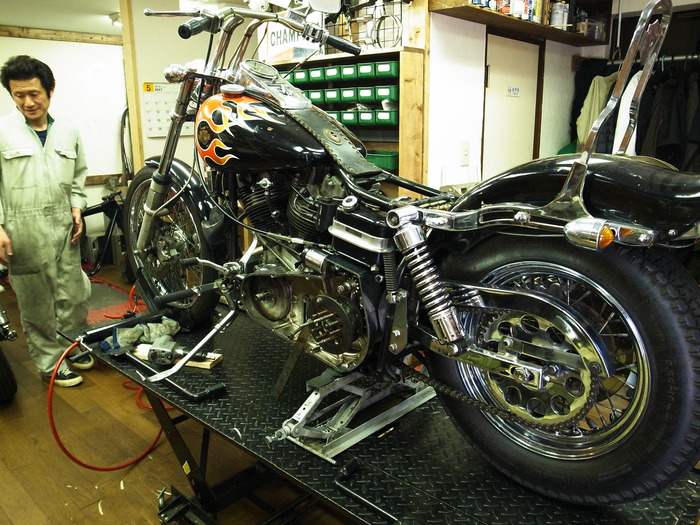

Mさんのショベルヘッド修理、続きです。

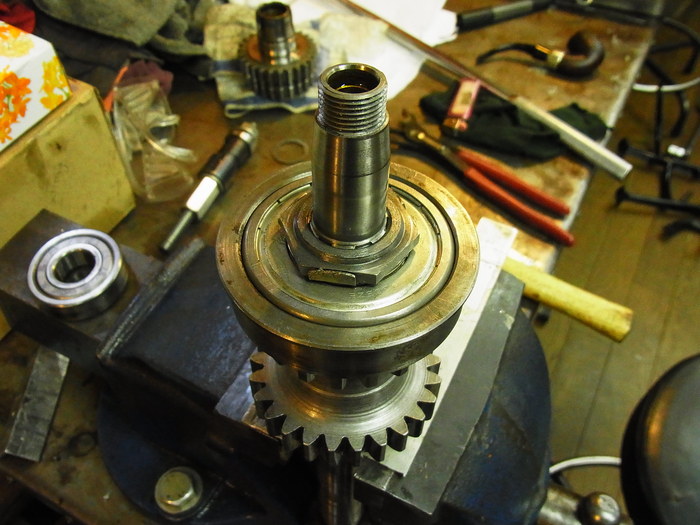

シールド部分が割れてしまっていたボールベアリング交換。シールド板を傷つけぬように気をつけて。

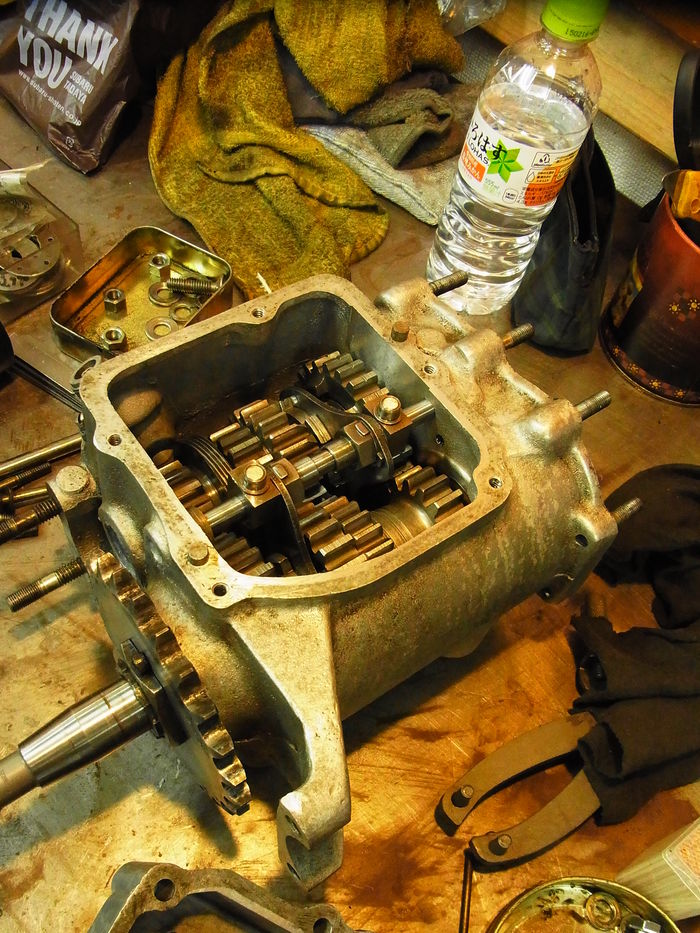

ギア・シャフトを問題なし。

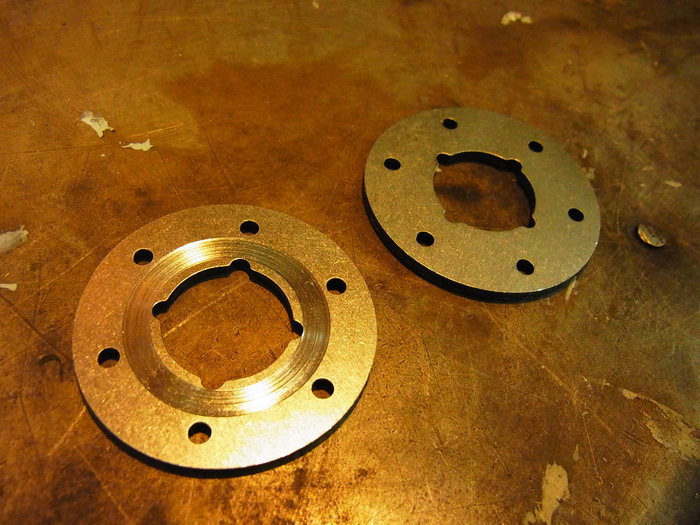

カウンターシャフトのスラストワッシャーは減ってしまっていたので交換。


コイツが元々の目的。

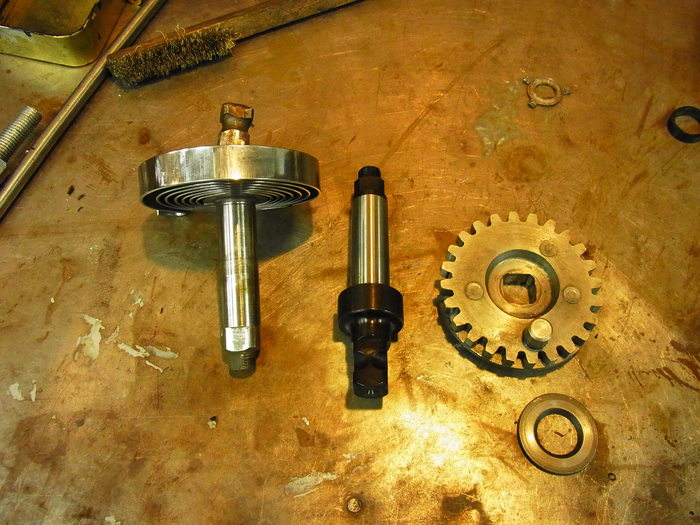

曲がっていたキックシャフトをJIMS製のものへ交換。
JIMS製のシャフトは純正タイプのものより少々シャフト径が太い。


キックシャフトブッシュも交換。

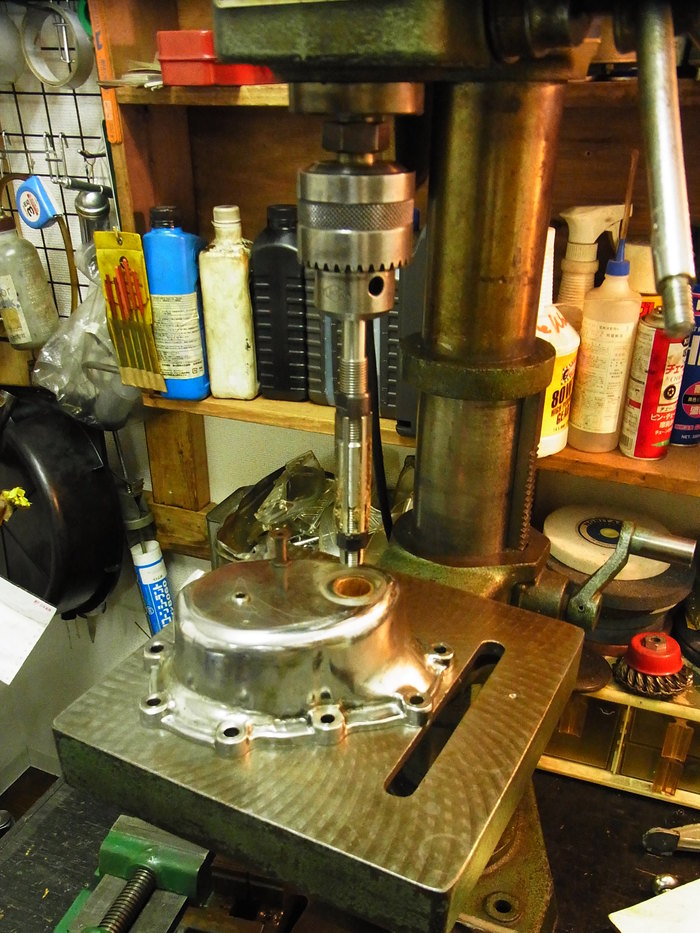

シャフトに合わせ、リーミング&ホーニング。

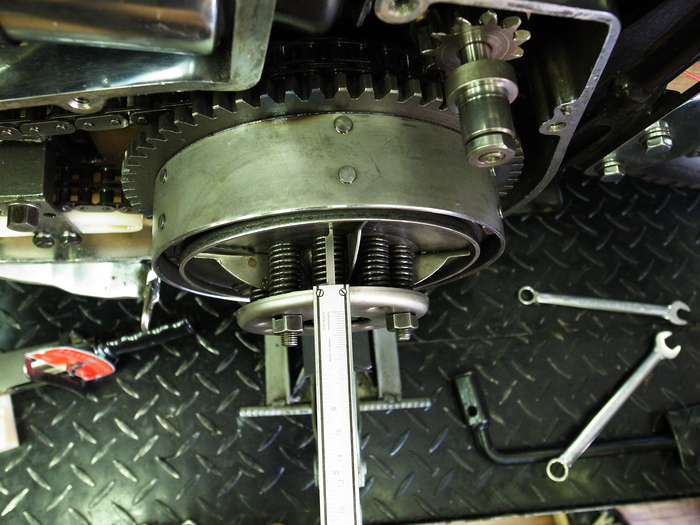

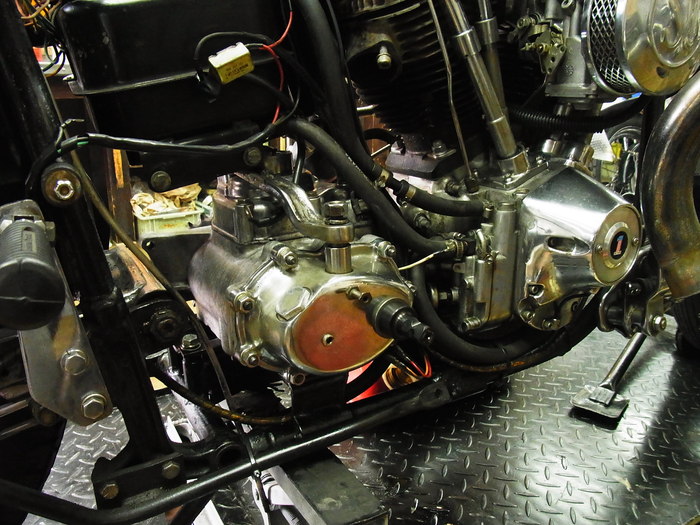

プライマリー側も組み付け。作業終了。

9年前に組んだミッションですが、消耗も少なく優秀でありました。
