2014年 05月 28日

1963FLH1200 T/M分解

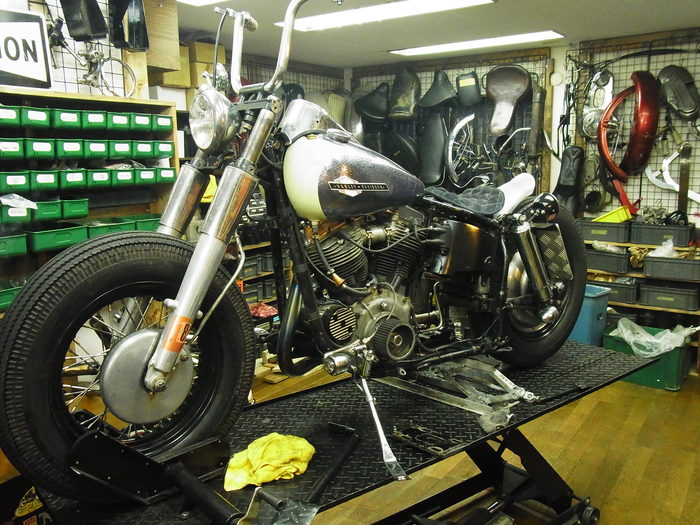

軽整備コースで入学のSさんのパンヘッド。
停車時にメインドライブギア付近からオイル漏れ、ミッションケースにオイルが殆ど残っていない状態。
オイルシール交換、各部チェック、ミッションの構造講習と気楽な感じバラシたものの・・・。

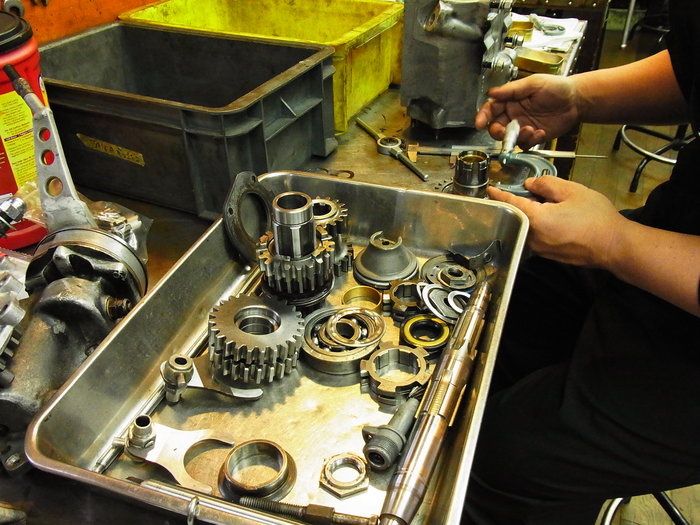

分解後清掃、各部チェック。
ギアが殆ど新しいものに変えてあります。おっ!やったと思いきや・・・。

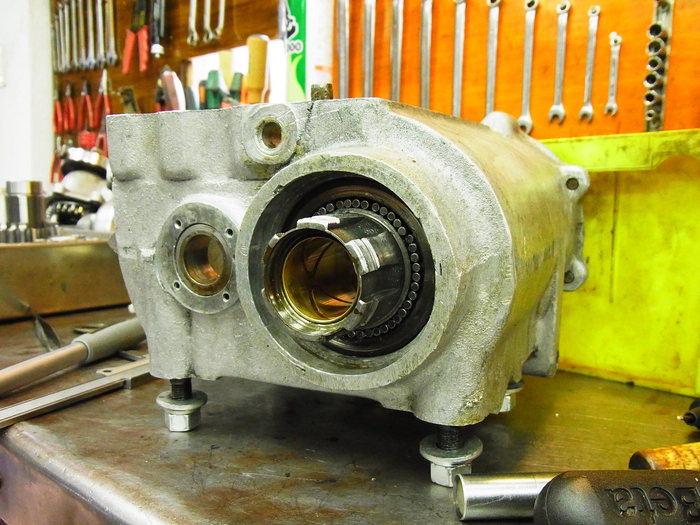

メインドライブギアがガタガタ。

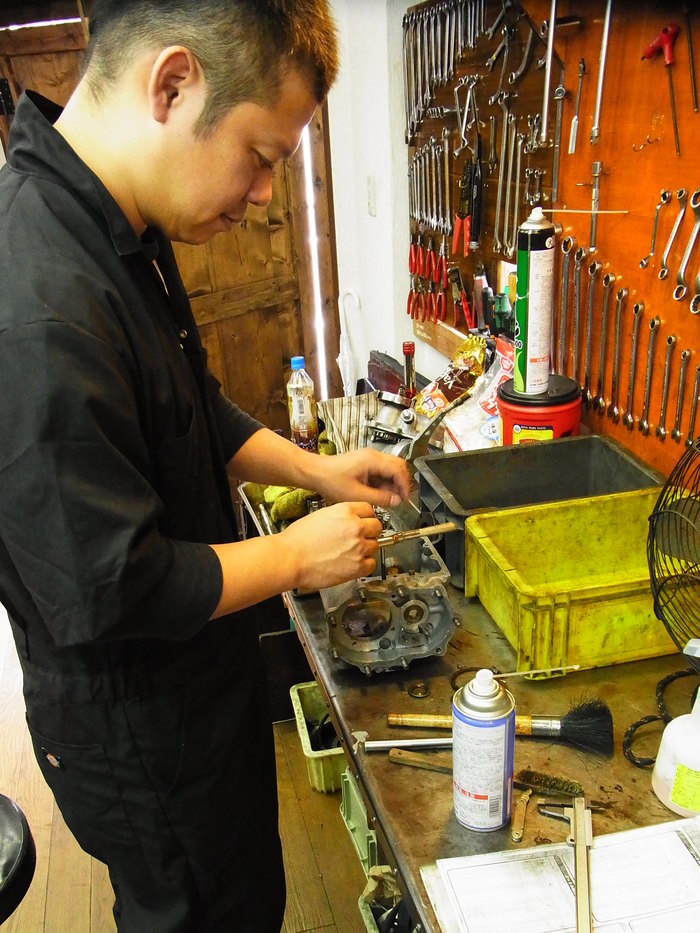

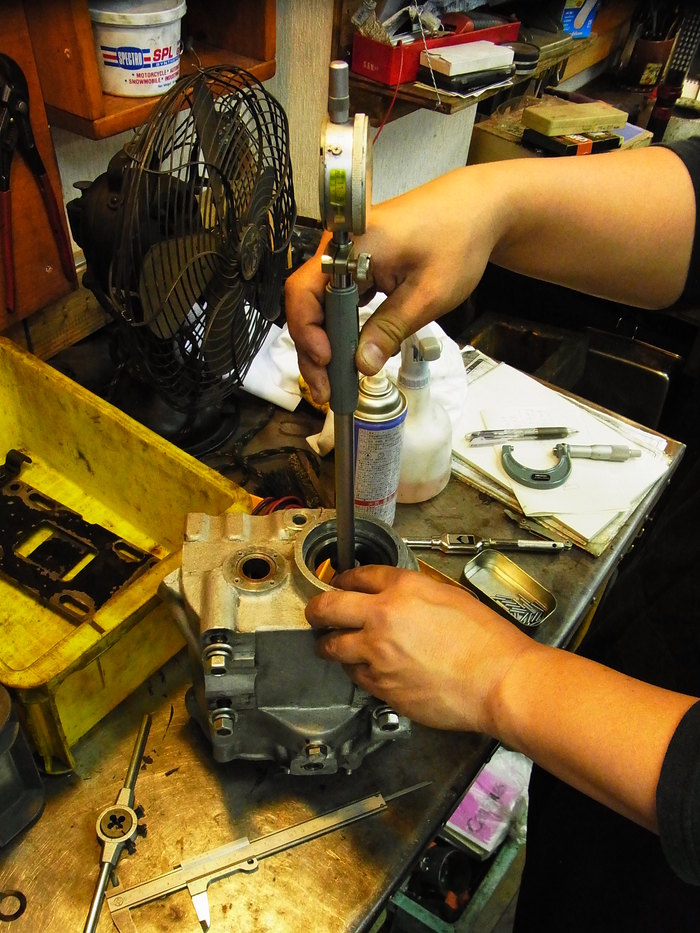

メインドライブギア、レース、ローラーそれぞれ計測。

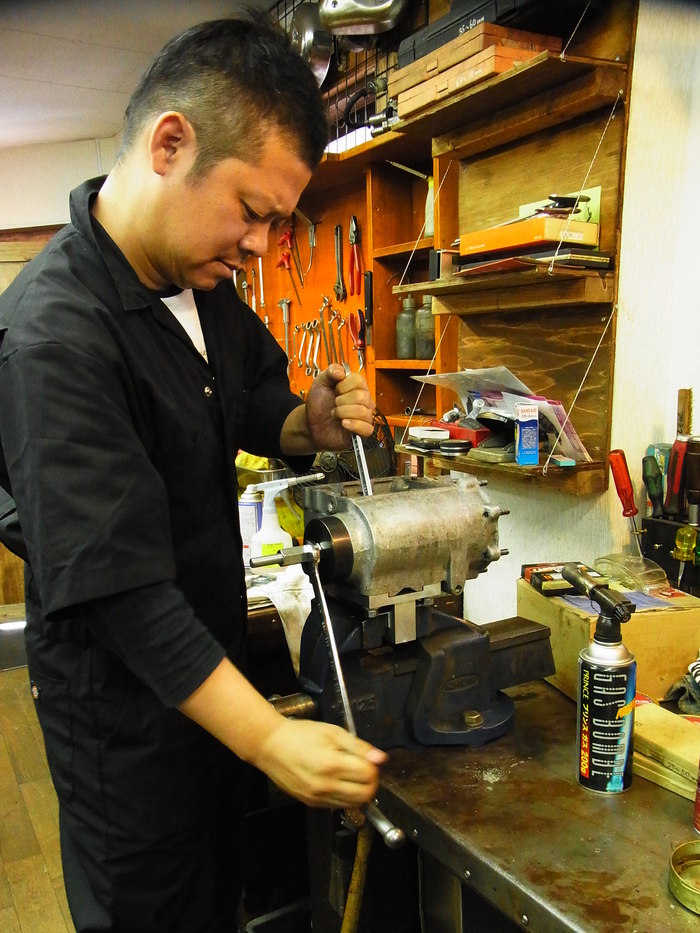

何時ものことではありますが、いきなり精密計測。初めてのマイクロメーター、シリンダーゲージの読み方に四苦八苦するSさんでありますが、計測ごとは読み間違えたら意味が無いのでみっちりと。

縦方向に0.19mm、横方向に0.1mmのガタ・・・。
0.0010”o.s(一番デカイローラー)でもまかないきれないので、レース交換決定。

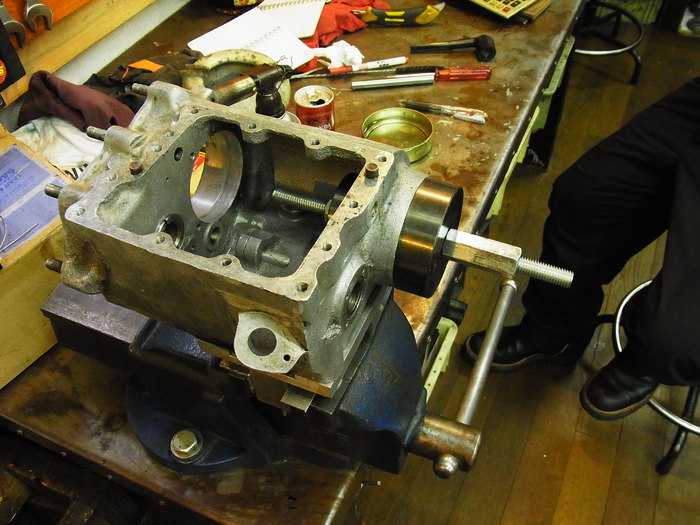

という訳で、ケースを暖め専用プーラーでレースを抜きます。


暖めたついでにカウンターシャフトブッシュのはまりっぷりをチェック。
コイツは問題なし。

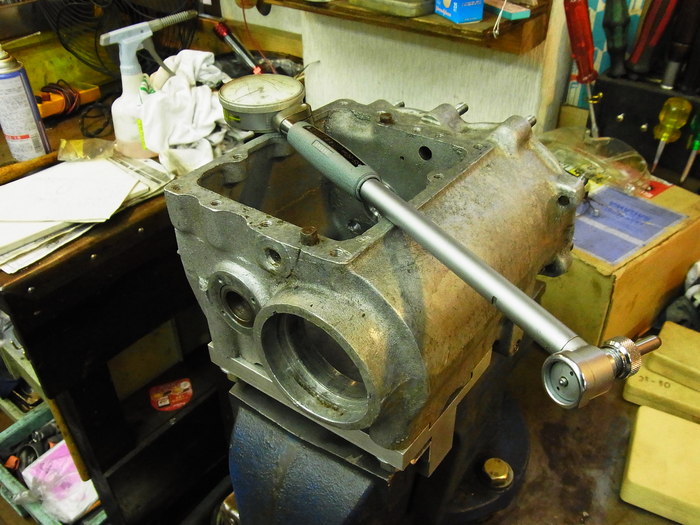

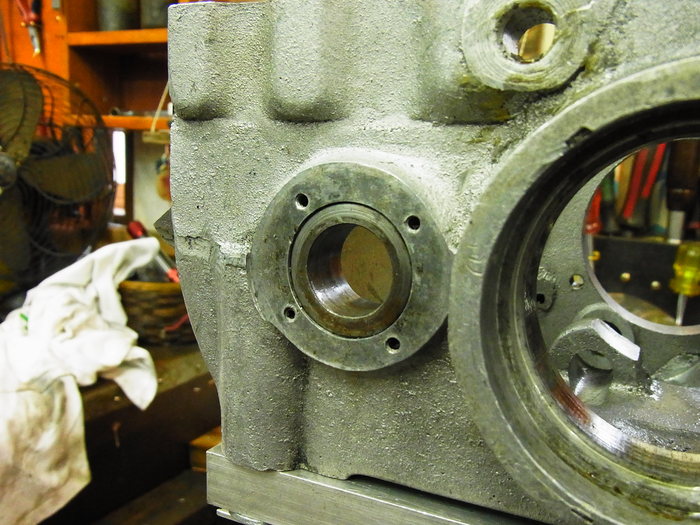

ケース側のレース圧入部も計測。コチラは楕円無く問題なし。

Sさんもレストア地獄の沼に足を突っ込んでしまいました(笑)
