2014年 05月 24日

1976XLCH1000 分解作業&計測地獄 その2

Z間君のアイアンスポーツ、分解・計測作業の続き。
まずはヘッド回りから。


ロッカーアームシャフトとブッシュは良好。

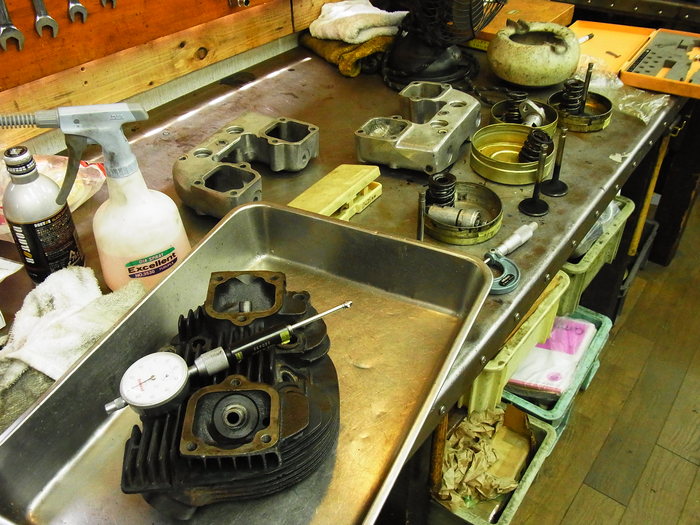

バルブガイド内径計測。
F・R共にインテーク側はバルブステムに対して0.08mm~0.1mmのガタ。
エキゾースト側は大きいところで0.15mmもありましたので交換決定。

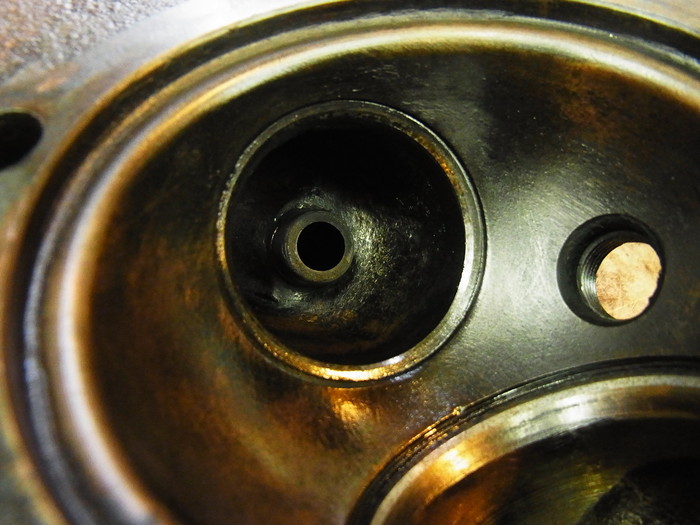

まずは燃焼室内のカーボン除去。
特にガイド回りのカーボンはヘッドガイドホールを傷つける恐れがあるので、しっかり落とします。

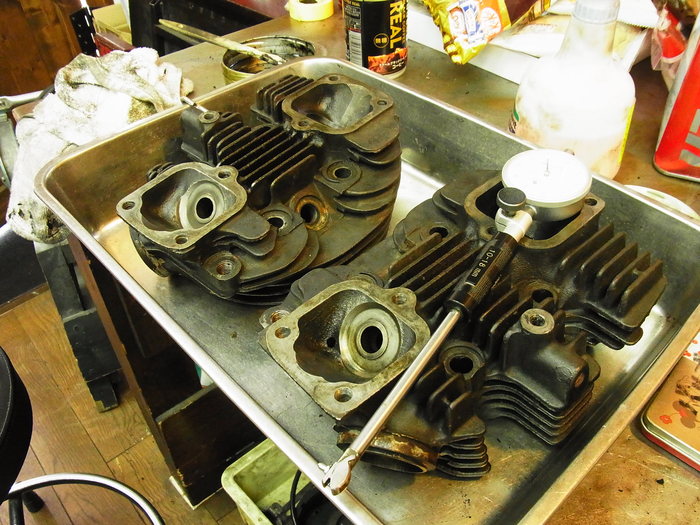

ガイドを抜きヘッド側のガイドホール内径計測。
鉄ヘッドは穴が広がってしまっていることは少ないのですがこのヘッドは・・・。
フロント側はIN・EX共に14.31mmで楕円無く良いです。
しかしながらリア側はIN・EX共に14.35mm~14.40mmで広がっていて0.05mm楕円です。
いやーこんなことは珍しいです。
ともあれ、ガイドホールを真円加工しオーバーサイズのガイドを入れます。

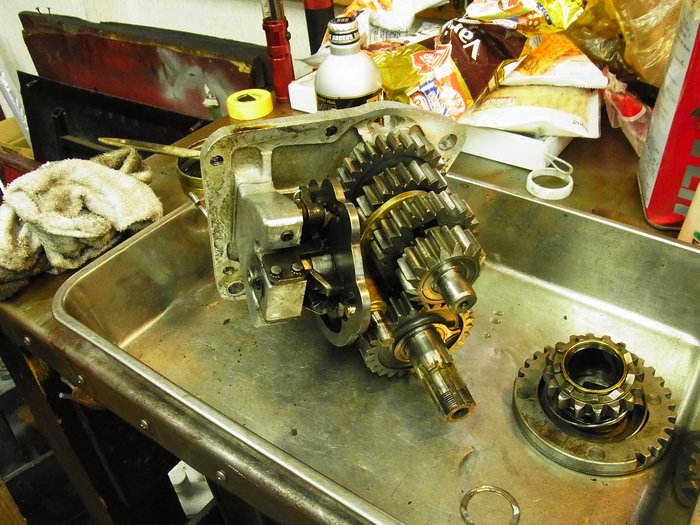

で、コチラはミッション。
まず分解前に仕組みを講習。
エラソーに講釈をたれるワタクシと素直に聞き入れるZ間君であります。

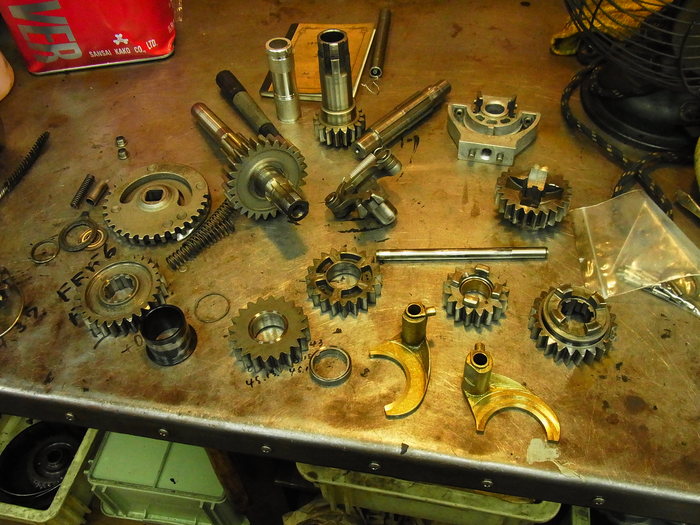

分解し清掃。

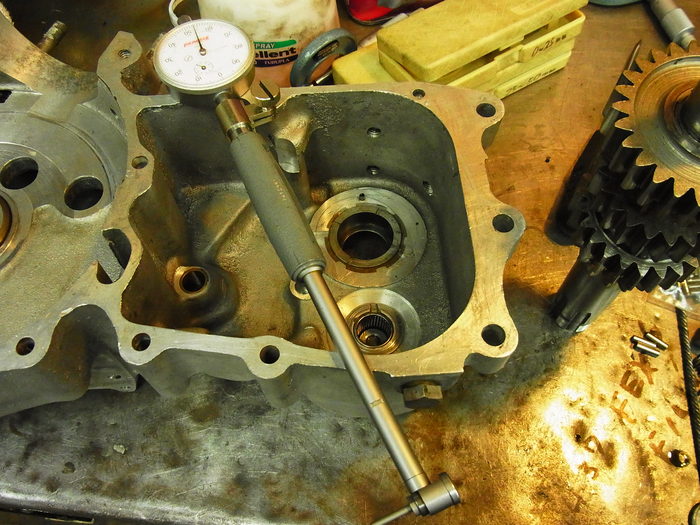

ドライブ側のメインシャフトベアリング計測。
シャフト・レース共に良好。ローラー交換だけで済みそうです。
クラッチギアブッシュ・カウンターファーストギアのブッシュも良好。



残念ながらカウンター3edギアは交換です。
