2014年 04月 27日

1975XLH1000 Rホイール・リム組み

今日はO山さんのアイアンスポーツ・リム組み。
簡単なリアホイールからです。

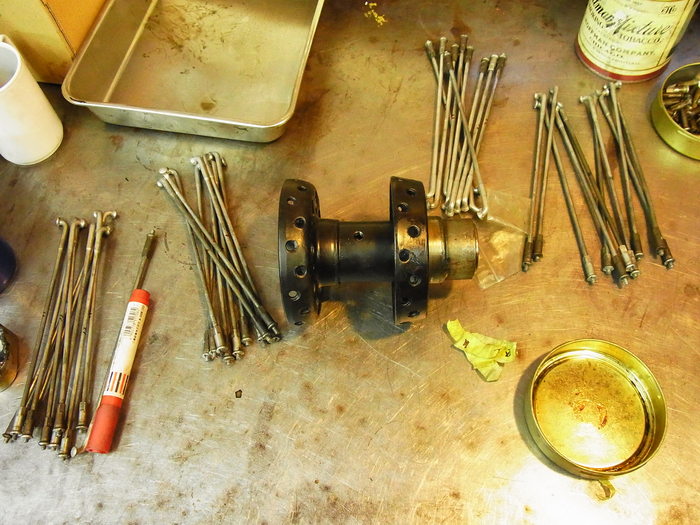

Rホイールのスポークはすべた同じもの。
今回は状態が良かったので元々付いていた純正の物を使います。


アイアンのリアハブはドラム側(車体右側)の外側のスポークホールから組んでいきます。


リムには左右それぞれ20個ずつの穴が開いています。
車体右側の穴に3個飛ばしでスポークを入れていきます。

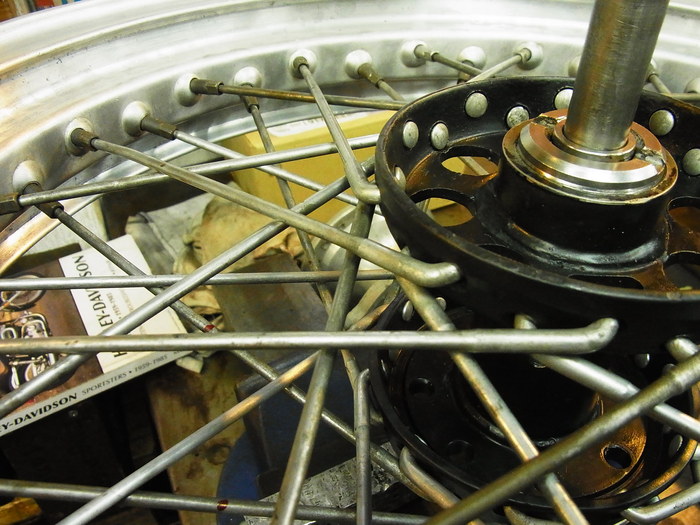

今度は車体右の内側・スポークホールにスポークをいれ4クロスになるように組んでいきます。


同じように車体左・内側、外側の順で組んでいきます。
スポークの穴の位置、3個飛ばし、4クロスのルールを守って行けば普通に組めてしまいます。

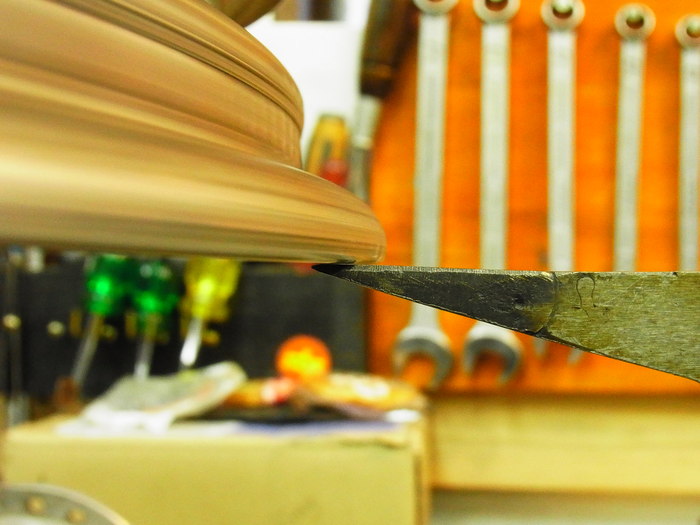

という訳で縦横の振れとり。振れは1mm以内に収めました。

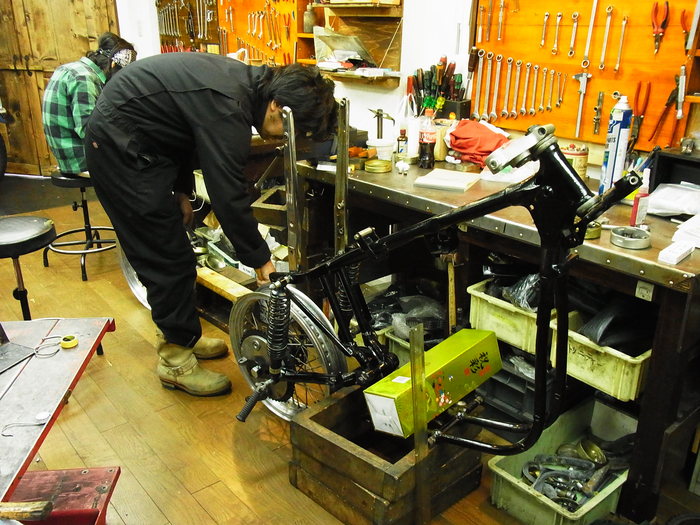

最後に実際にフレームに仮組みしてセンターを出し。



ゴールデンウイークのツーリングに向けM氏のサンビームも整備しに訪れました。
