1965XLCH900 シリンダーヘッド組み付け

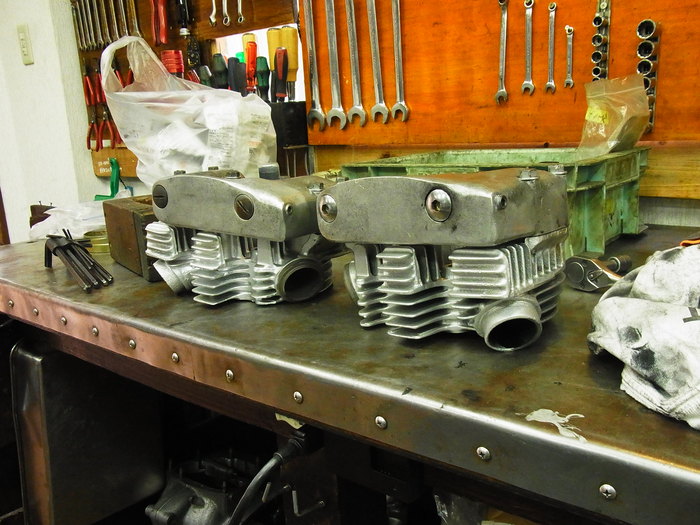

今日はF井さんのアイアンスポーツ、ヘッド回りです。

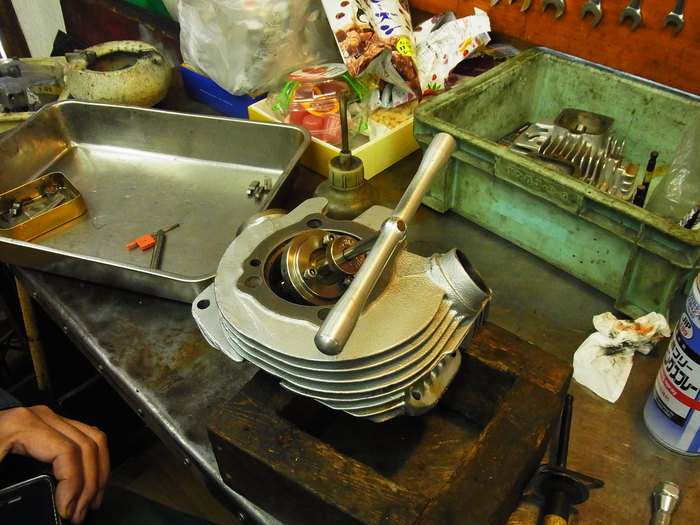

バルブガイドのリーマー通しが終わり、シートカット擦り合わせ。


F井さんは2回目のヘッド回りの作業、勝手良く作業を進めます。

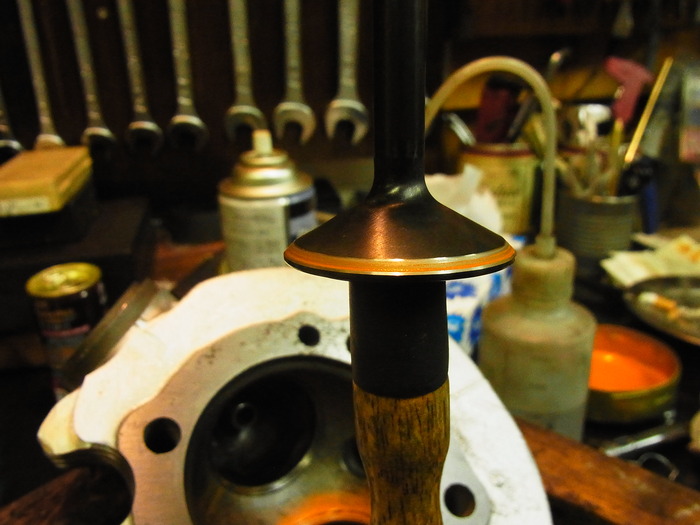

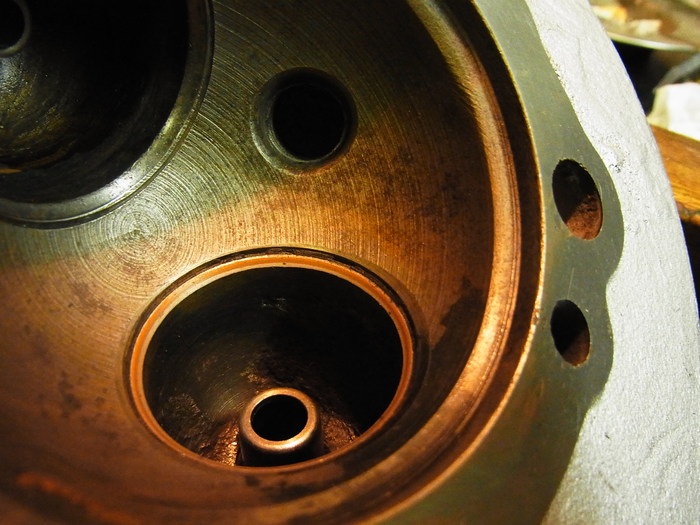

シート面とバルブの傘の当り幅はIN,EXともに1.3mmに。

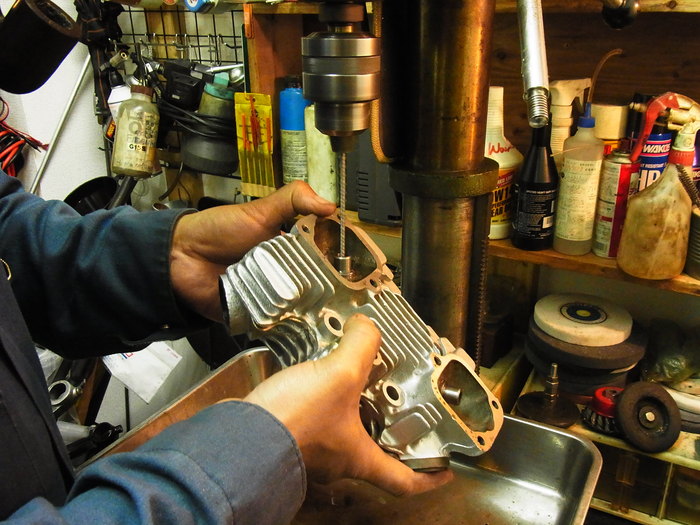

擦り合わせが終わり、仕上げにバルブガイドホーニング。

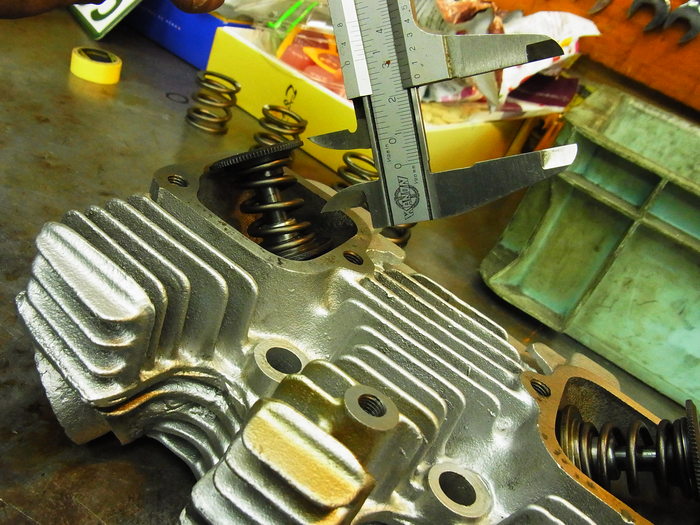

インナースプリングだけを付け、バルブスプリングを仮組みしてアウタースプリングの取り付け長を確認。

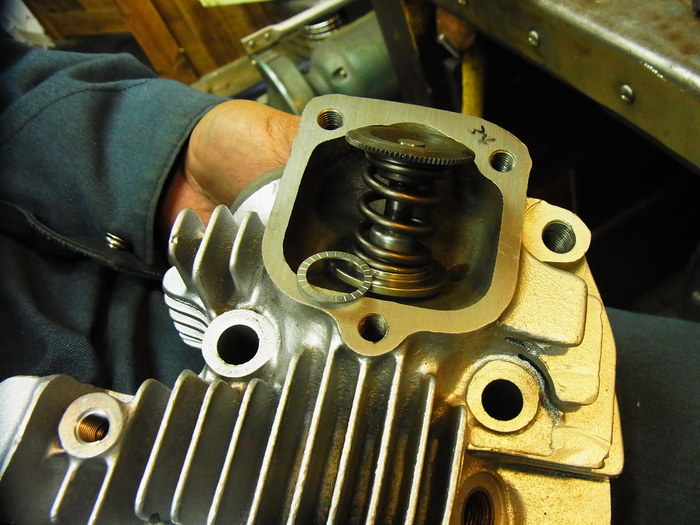

両シリンダーヘッドのインテーク、エキゾースト同士の取り付け長を合わす為シム調整。

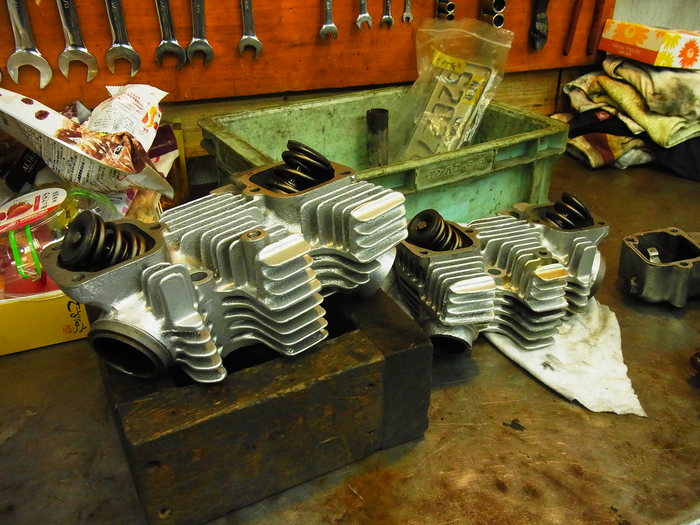

という訳でヘッド完成。


ヘッドを組み付けます。

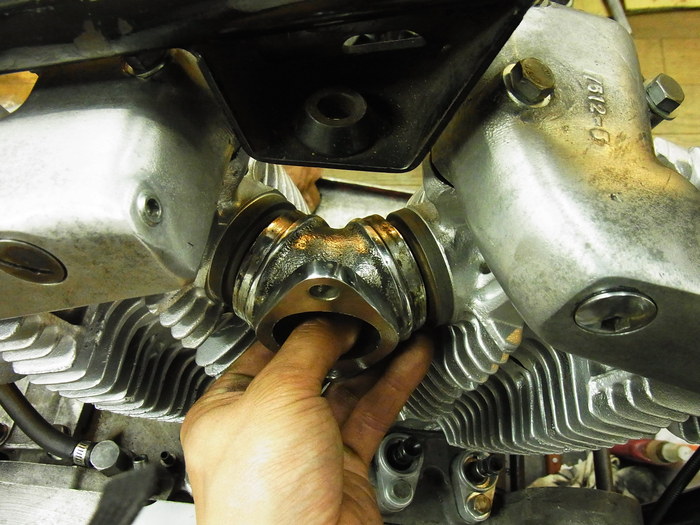

シリンダーにヘッドを仮組みして、インテークマニホールドの角度とヘッドの角度を合わせます。
ここの角度がズレていると2次エアを吸う原因になります。



なんやかんやとありましたがここまで来ました。
