1975XLH1000 プライマリードレン

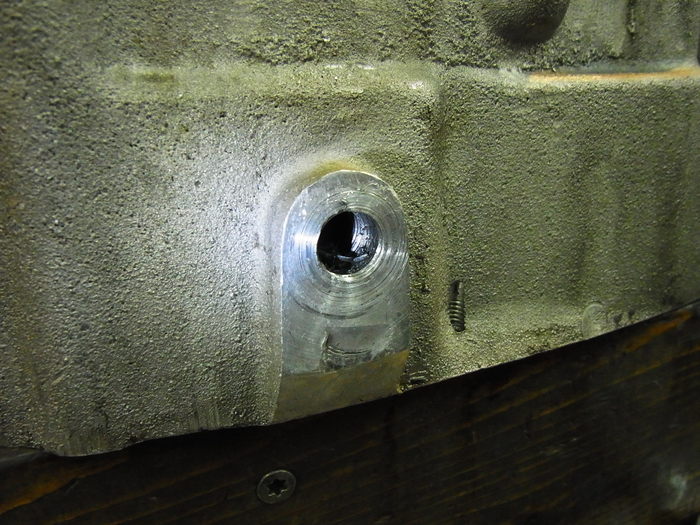

O山さんのアイアンスポーツ。クランク、オイルポンプ、ミッション、タイミングギアの仮組みが終わり、さぁこれから本組みって時にプライマリーのドレンプラグのねじ山が終わっているのに気づく・・・。
すべてのねじ山はチェック、タップを立てた筈だが・・・。ともあれヘリサート加工。

1975XLH1000 プライマリードレン_a0248662_7463639.jpg
1975XLH1000 プライマリードレン_a0248662_7464994.jpg

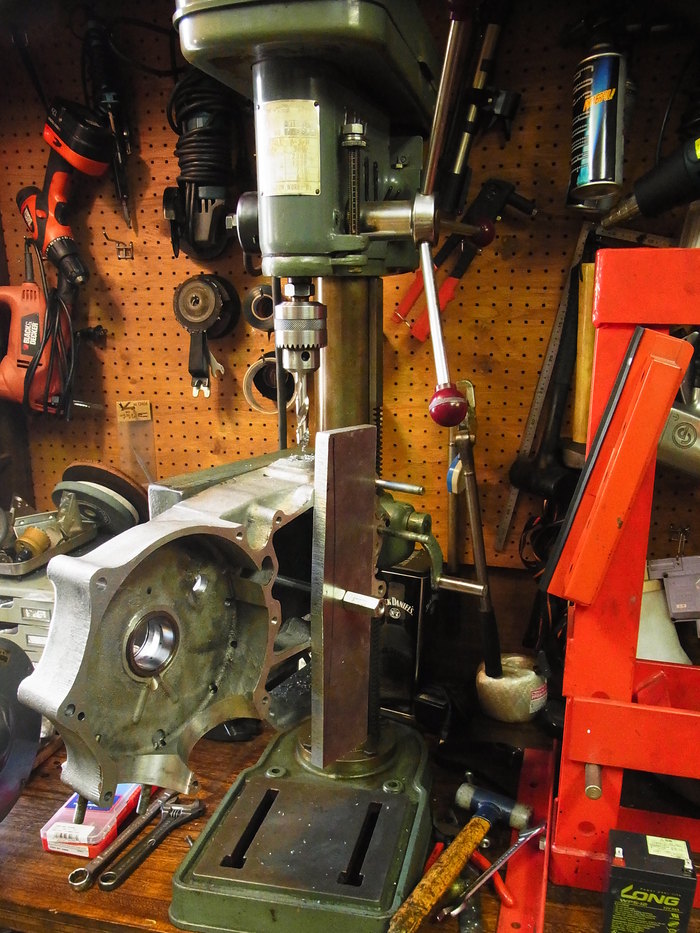

とにかく、ドレンボルトは座面に対して垂直に下穴を開けなければなりません。
座面をチェックしつつボール盤にケースをセットアップ。この作業が一番大変です。

1975XLH1000 プライマリードレン_a0248662_7485159.jpg

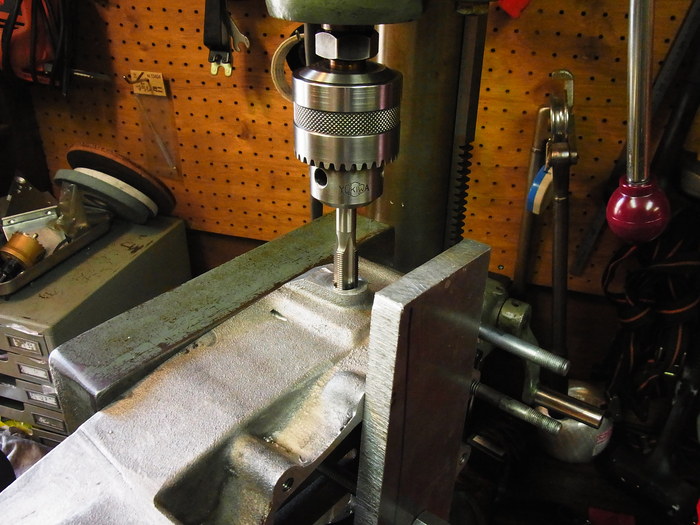

同じセットアップのままタップを立てます。

1975XLH1000 プライマリードレン_a0248662_7471469.jpg

コイルを入れて完了。

1975XLH1000 プライマリードレン_a0248662_7472451.jpg

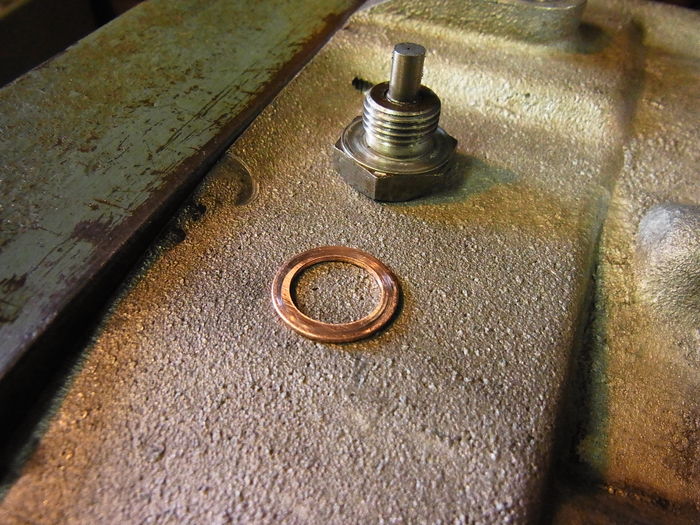

銅ワッシャーをいれ締め付け、あたりチェック。
銅ワッシャー全面であたっています。

1975XLH1000 プライマリードレン_a0248662_7474138.jpg

1975XLH1000 プライマリードレン_a0248662_7475465.jpg

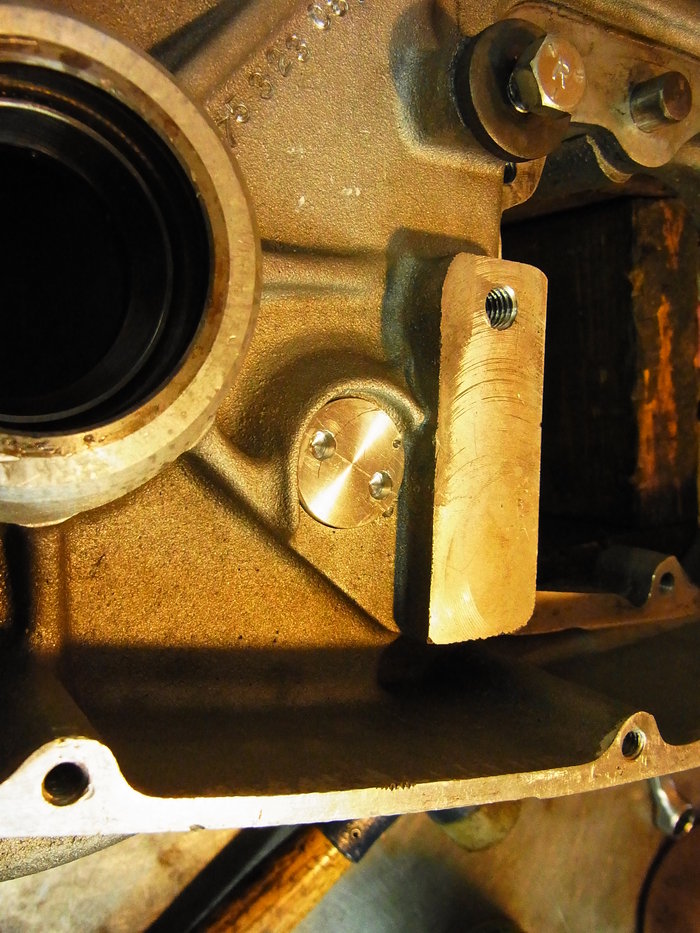

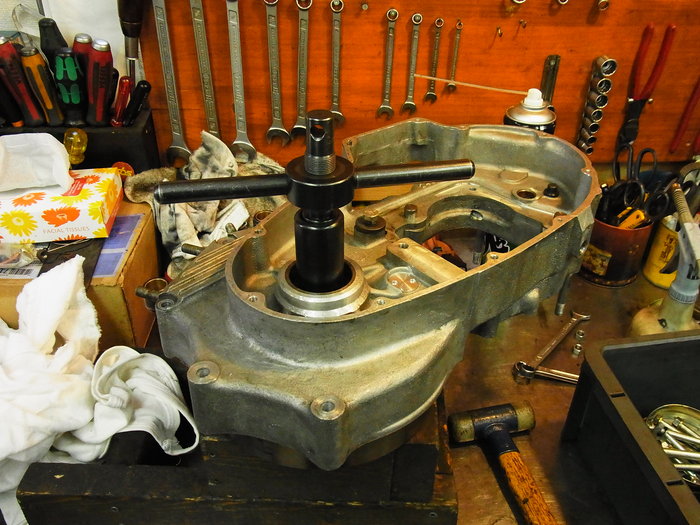

ついでにプライマリーのトランスファーバルブ(ワンウェイバルブ)をメクラネジで塞いでしまいます。
この車両はトランスファーバルブの不良でエンジンオイルがプライマリー側に流れ込んでいました。


1975XLH1000 プライマリードレン_a0248662_748511.jpg
1975XLH1000 プライマリードレン_a0248662_7491760.jpg

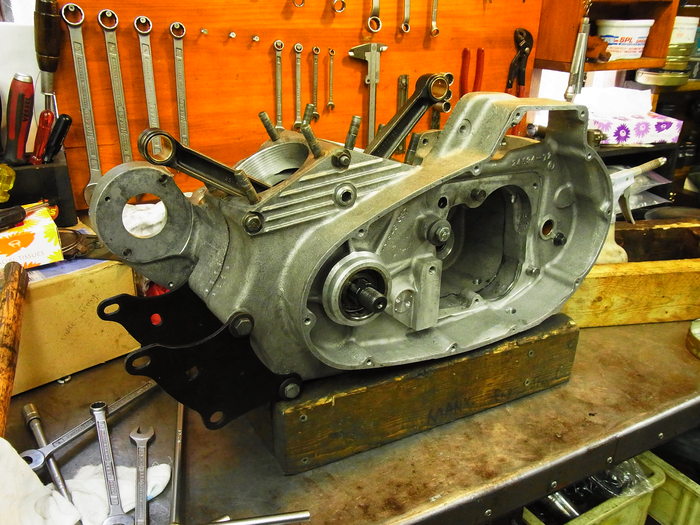

準備ごとはすべて終わり、本組みです。

1975XLH1000 プライマリードレン_a0248662_749461.jpg
