1936EL1000 シリンダー・シリンダーヘッド取り付け

今日はW辺さんのナックルヘッド、腰上組みつけ。

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2235626.jpg

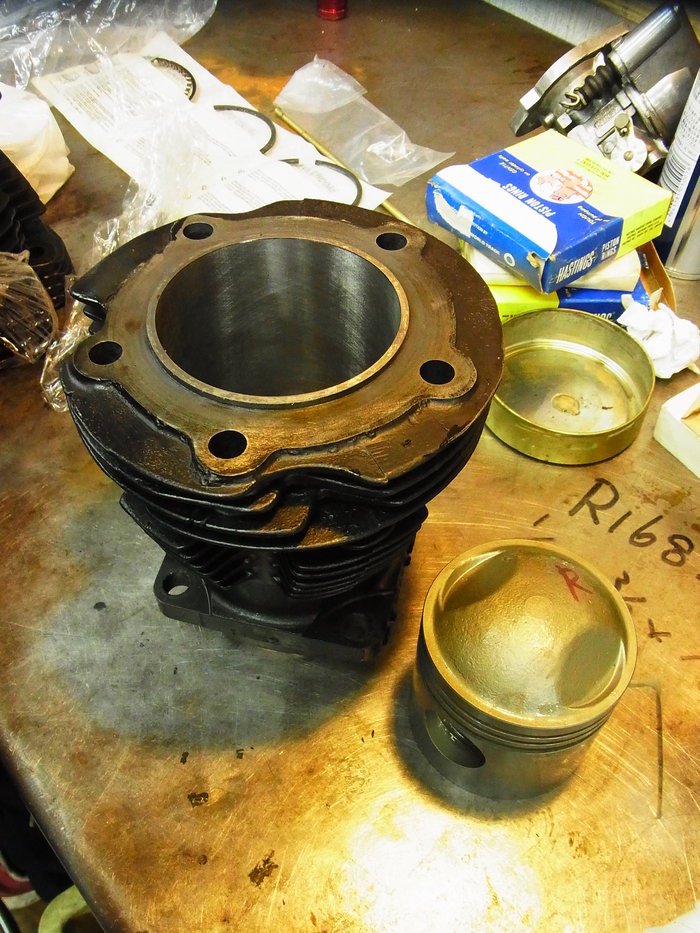

シリンダーは以前にW辺さんがスリーブ加工に出し所有していたものを使います。
ピストンはWPC処理してあります。

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_224679.jpg
1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2244140.jpg

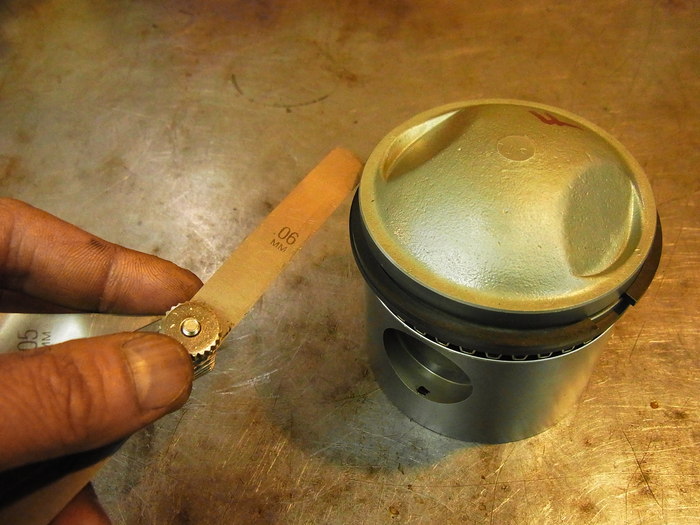

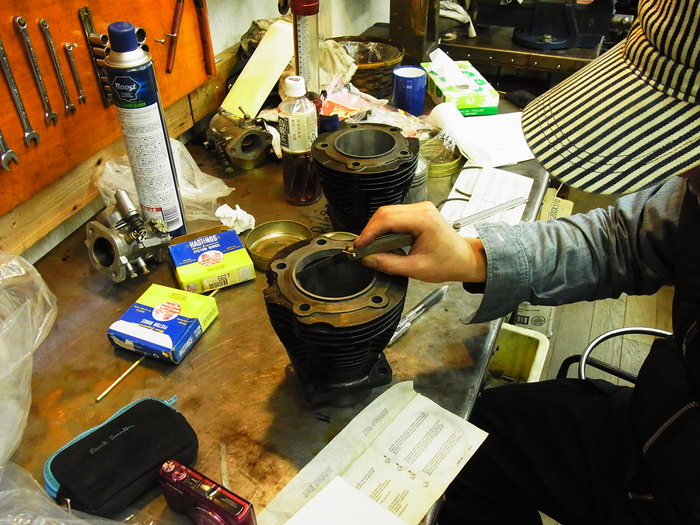

ピストンリングギャップ、リングクリアランスをチェック。
リングギャップは0.45mm リングクリアランスは0.06mm

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2255258.jpg

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_226421.jpg

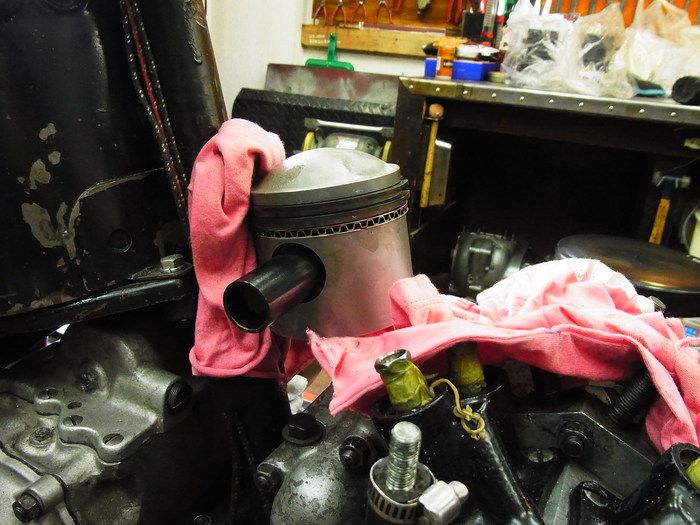

50年台まで使われていたL字型断面のピストンピンクリップ。
専用工具を使わないとつけるのが非常に難しいのですが、工具を使っても入れづらい・・・。

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2261710.jpg

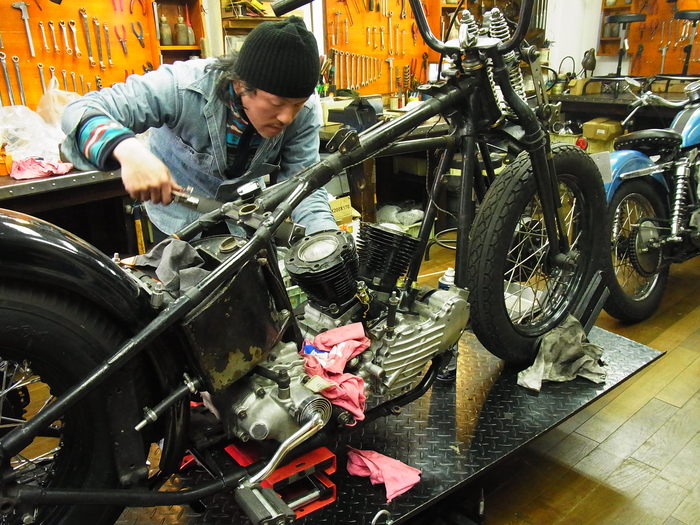

シリンダーを取り付け、ベースナットを均等締め、トルク管理をします。

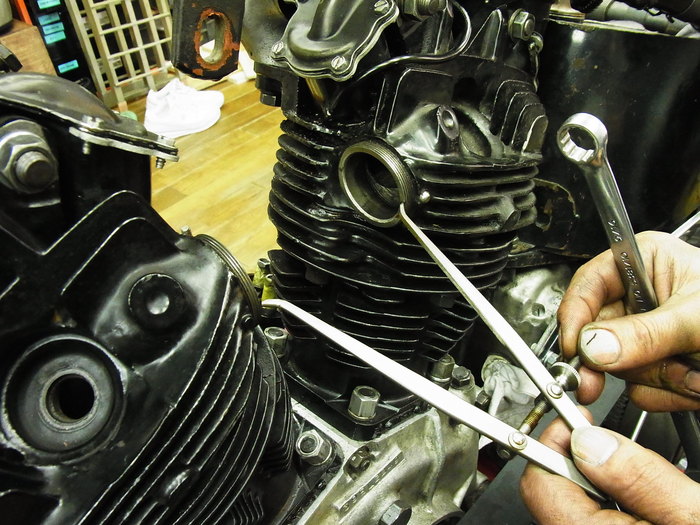

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2262871.jpg

ヘッドを乗せ仮組み。
このとき前後シリンダーヘッドのマニホールド面を平行になるように組みます。
(インテークマニホールドの2次エア防止)

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2263793.jpg

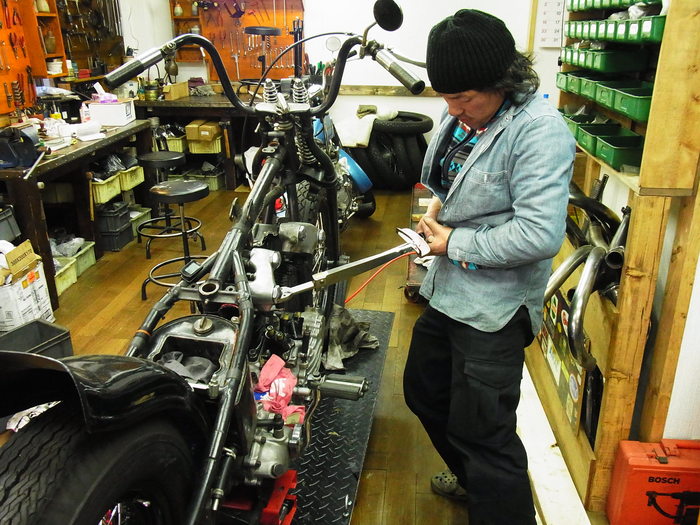

ヘッドもトルク管理をして取り付け。

1936EL1000 シリンダー・シリンダーヘッド取り付け_a0248662_2264641.jpg

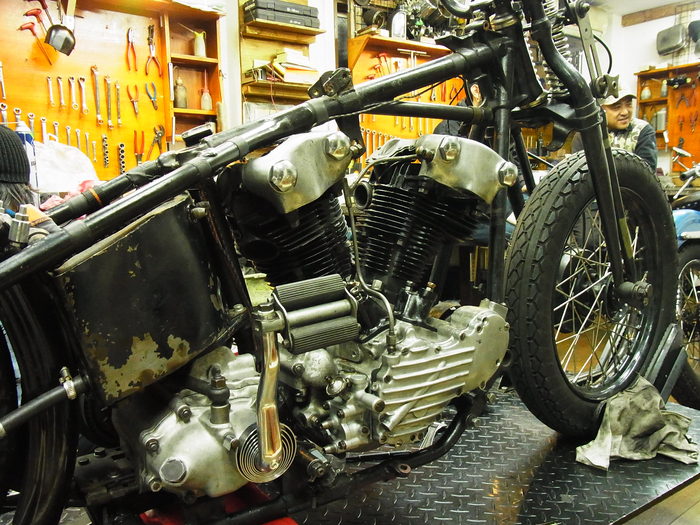

腰上が完成。ナックルヘッドさんこんにちわ。
次回は、プッシュロッド、キャブレーター回りです。
