2014年 03月 26日

1975XLH1000 キックスターター

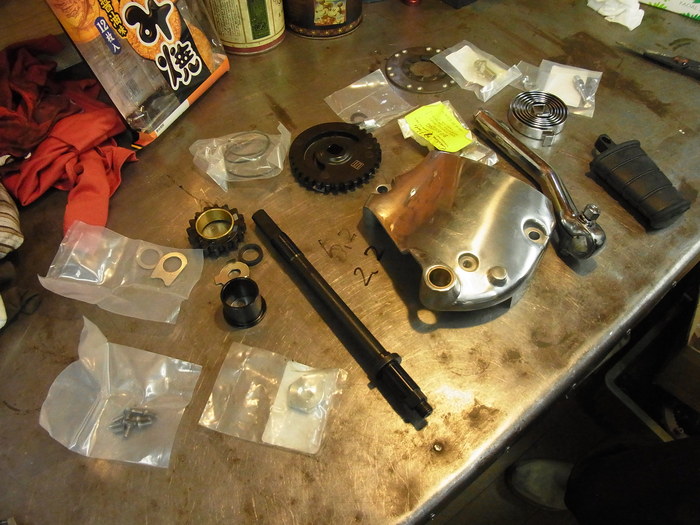

エレクトリックスターターオンリーだった、O山さんのアイアンスポーツにキックスターターKITを組みます。
毎回、なんやかんや苦労するキックスターターキット今回はどうなることか。

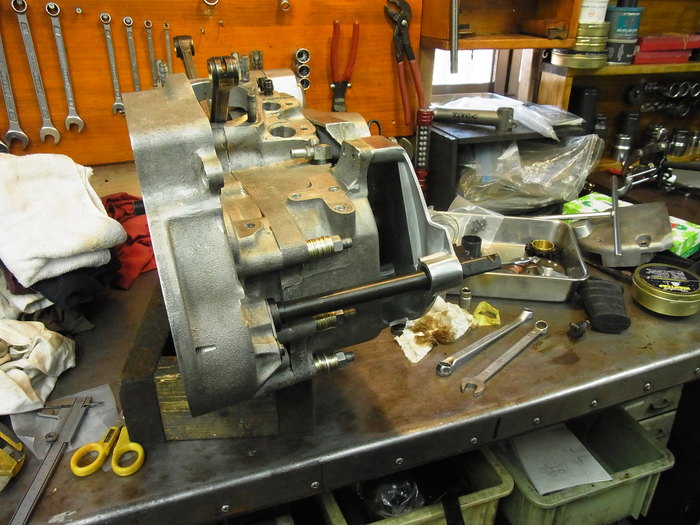

エンジンケース・プライマリー側とスプロケットカバーで軸受けするアイアンの長いキックシャフト。
いつもここの芯がでず四苦八苦するのですが今回は問題なし。

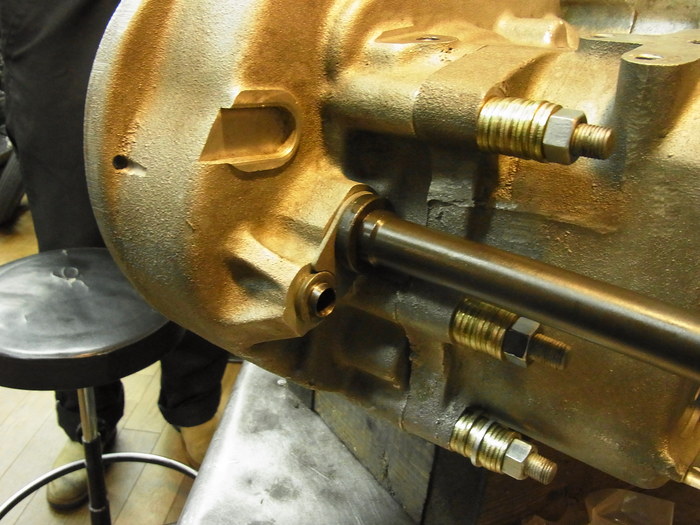

軸を支える変な形のワッシャーが付きます。

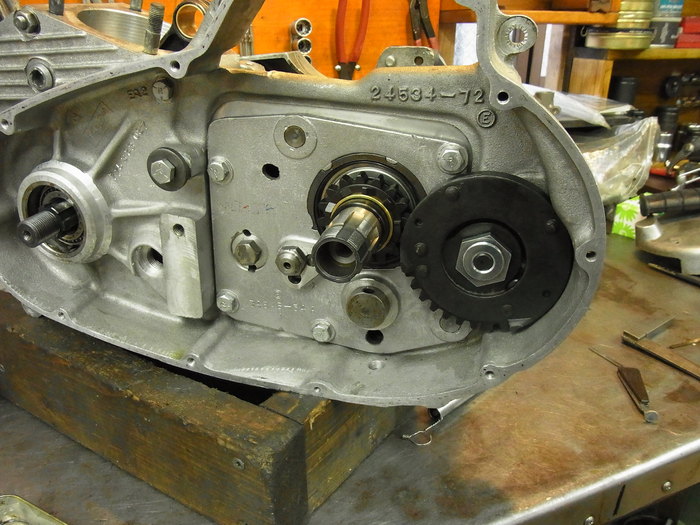

クランクギアとラチェットギアを仮組みしアライメントチェック。
コイツも問題なし。今回はよい感じ。

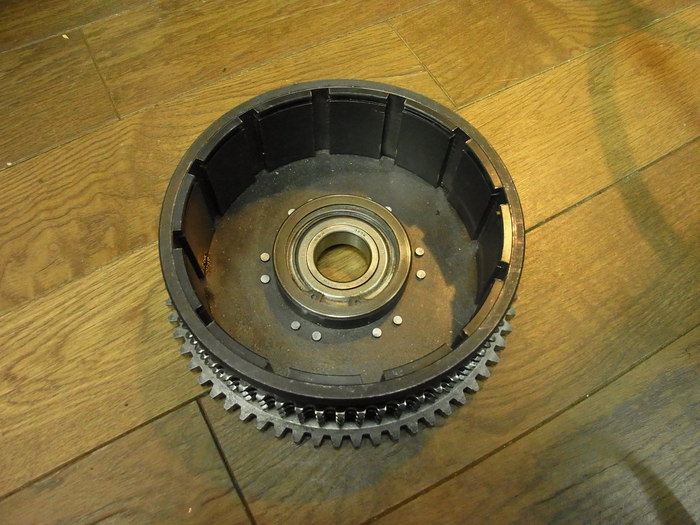

コイツにはクラッチシェルにスターターラチェットが付いていなかったので取り付けます。


スターターラチェットとクラッチシェルの中心がでていなければいけません。

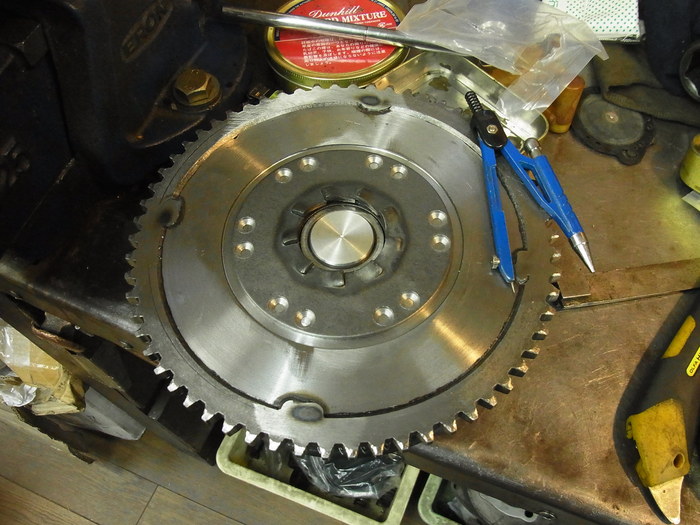

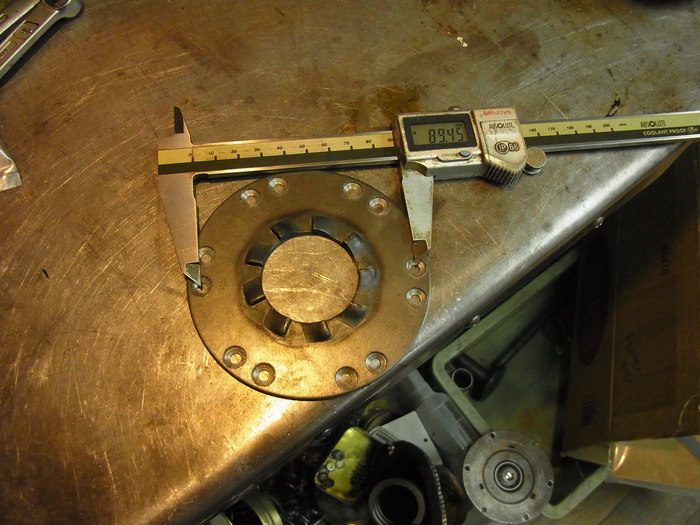

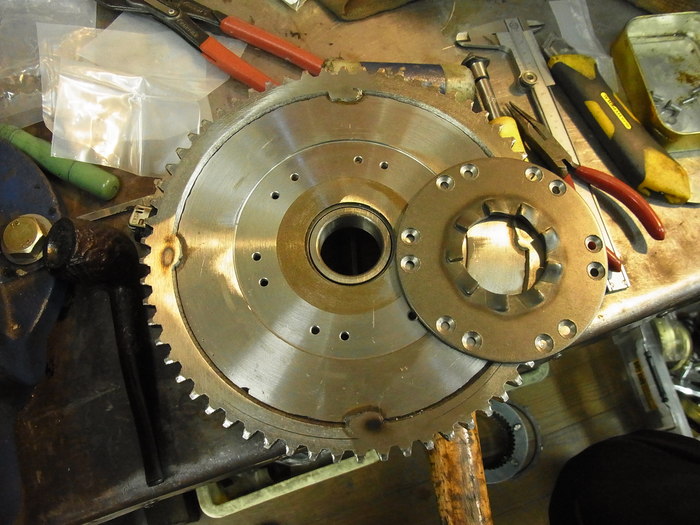

スターターラチェットの穴の距離を計り、クラッチシェルにセンター位置決め軸を付け、スターターラチェットの穴位置を決めます。

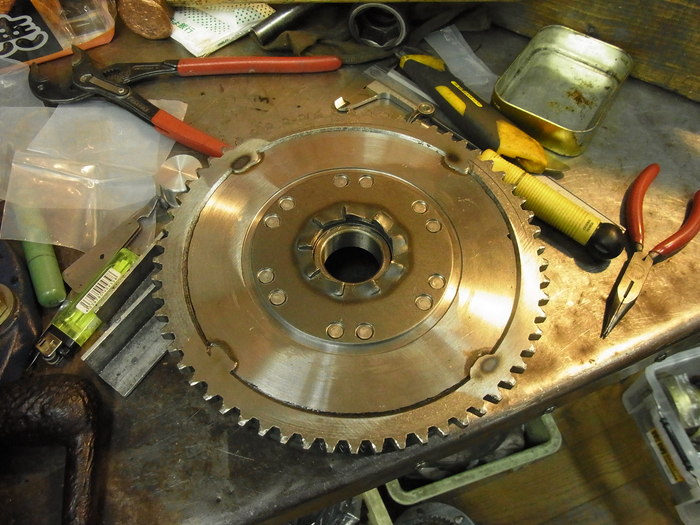

ドリルでスターターラチェットのリベット穴を開け、二人掛りでリベットを打ち込みます。

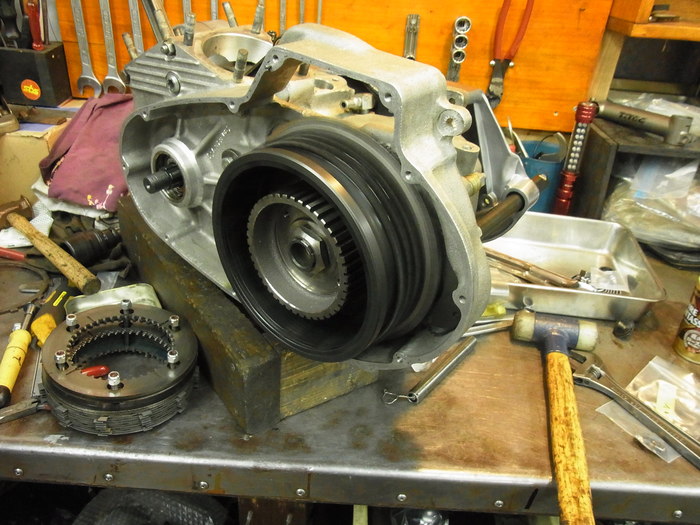

仮組み。
接ったり、引きずることなく問題なし。今回は苦労少なくいきました。
