2014年 03月 25日

1396EL1000

今日はW辺さんのナックル・スプリンガーフォークのブレーキ。


ブレーキシュー・オペレーションシャフトのガタは問題無くそんまま。

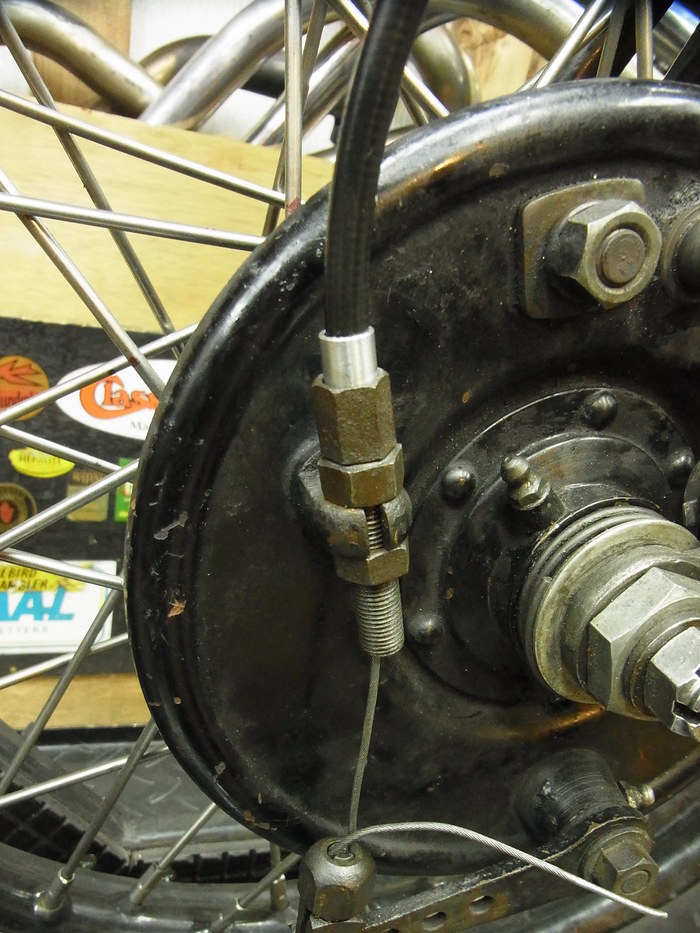

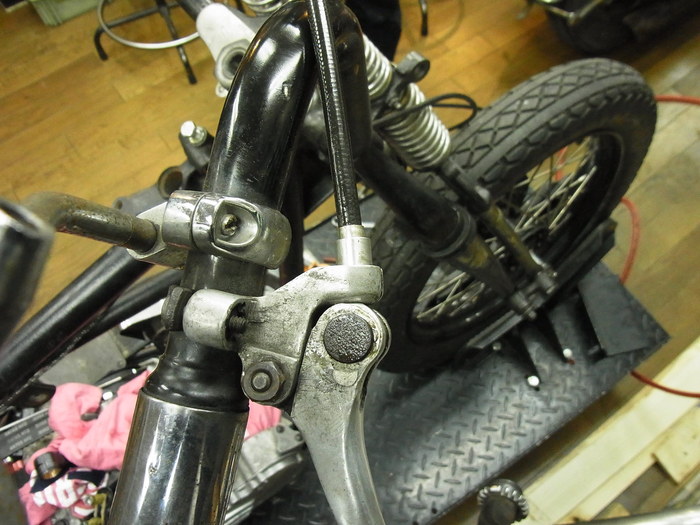

ブレーキワイヤーは交換。ブレーキレバー・ブレーキコントロールアジャスターに合わせケーブルフィッテング製作。
このケーブルフィッテングを付けずに直接ケーブルをつけている車両をよく見かけまが、フィッテングをつけていない為アウターケーブルエンドがクチャクチャになっているものが多いです。

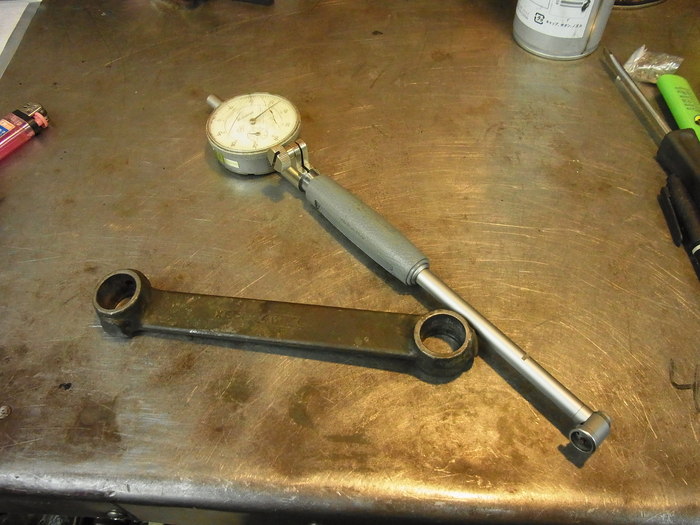

ブレーキシャンクルのブッシュにはガタがあったので交換。
シャンクルバーとブッシュの嵌め代が少々キツイ。


ブッシュの外径を0.02mm程度切削し、圧入。


フロントブレーキ回り完成です。
