1936EL1000 ロッカーアームスラスト

今日はW辺さんのナックルヘッド、ロッカーアームスラスト。

1936EL1000 ロッカーアームスラスト_a0248662_1155110.jpg

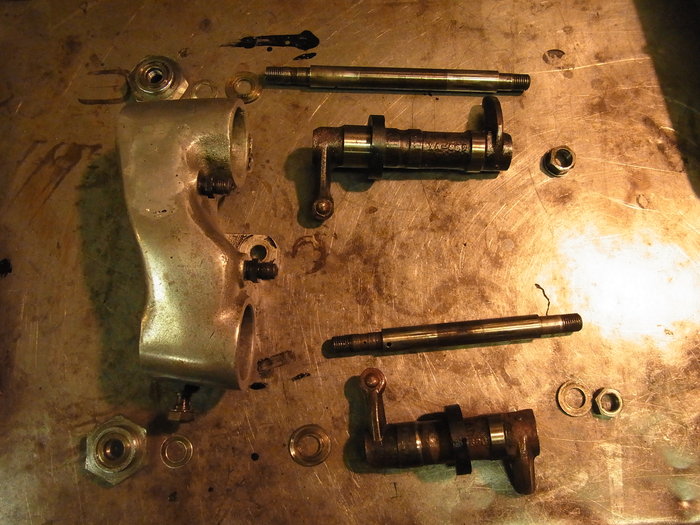

ナックルのロッカーシャフトはプッシュロッド側はロッカーカバーにマウントされ、バルブ側はヘッドにマウントされます。ロッカーカバーはヘッドの3本の支柱にマウントされます。

1936EL1000 ロッカーアームスラスト_a0248662_116481.jpg

ロッカーアームのスラストはロッカーアームスラストワッシャー(段付きになっている)の凸の量で決まります。

1936EL1000 ロッカーアームスラスト_a0248662_1165319.jpg
1936EL1000 ロッカーアームスラスト_a0248662_1171178.jpg

ロッカーカバーの位置はロッカーアームシャフトとスラストワッシャーの距離で決まります。
スラストワッシャーの凸の距離でスラスト量はでるので、ロッカーアームシャフトナットを締めすぎによりロッカーアームの動きが渋くなるということはありません。

1936EL1000 ロッカーアームスラスト_a0248662_1174622.jpg
1936EL1000 ロッカーアームスラスト_a0248662_1175684.jpg

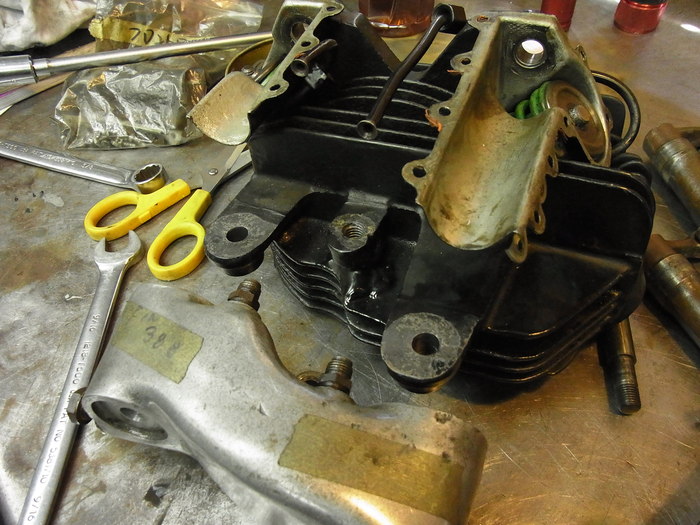

ロッカーカバーをとめるヘッド側のマウント部分は折れて溶接で直しているものが多いようです。
3点の面と位置がでていることを確認します。

1936EL1000 ロッカーアームスラスト_a0248662_1183952.jpg

ロッカーアームシールを入れる前に仮組みしてスラスト量を確認。
マニュアルの規定スラスト量は0.177mm~0.4mm

1936EL1000 ロッカーアームスラスト_a0248662_1192331.jpg

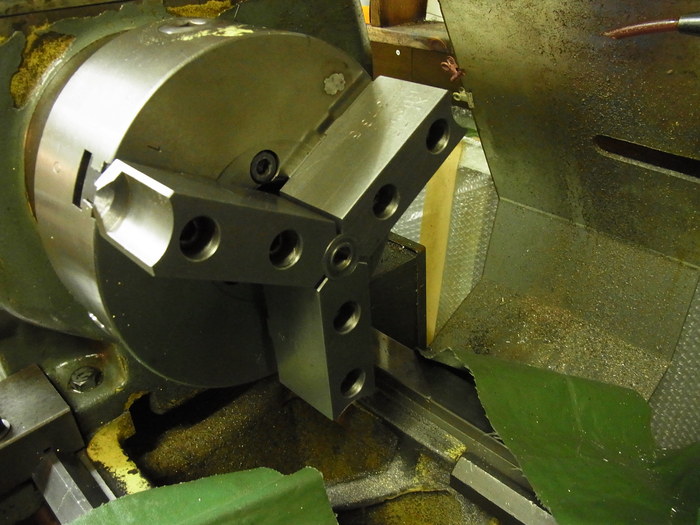

R、インテーク側が少々小さかったので、専用生爪を製作し旋盤でスラストワッシャーを加工。
スラスト量を0.2mm~0.4mmの間に収めました。

1936EL1000 ロッカーアームスラスト_a0248662_11111675.jpg
