2014年 03月 15日

1963FLH1200 2次エアー

修理依頼のパンヘッド。エンジンがかからなくなった、という事で持ち込まれました。
火花は飛んでいる、圧縮はある、ガソリンはキャブまで来ている、という事でキャブ・インテークマニホールドあたりからの2次エアを疑い分解。


マニホールドのOリング。
コイツもやられているので交換。

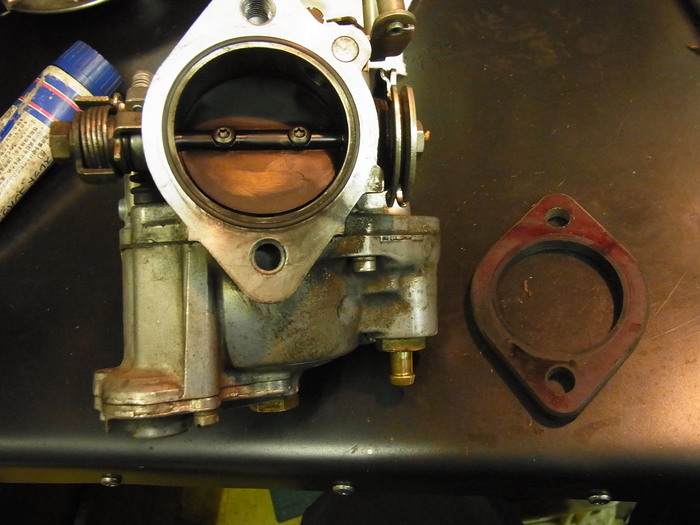

インマニとキャブの当り面の下側から吹き返した後があります。
コイツが怪しい。


原因はここ。

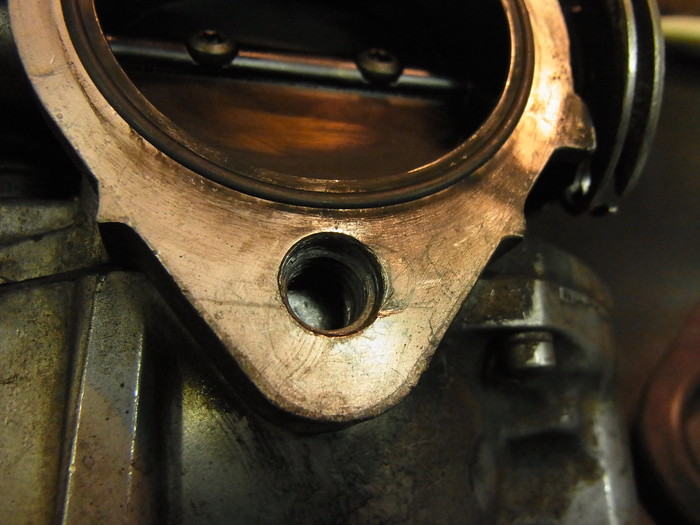

キャブボディーのネジ山がナメています。
ここの締結が弱く2次エアを吸っていたのでしょう。

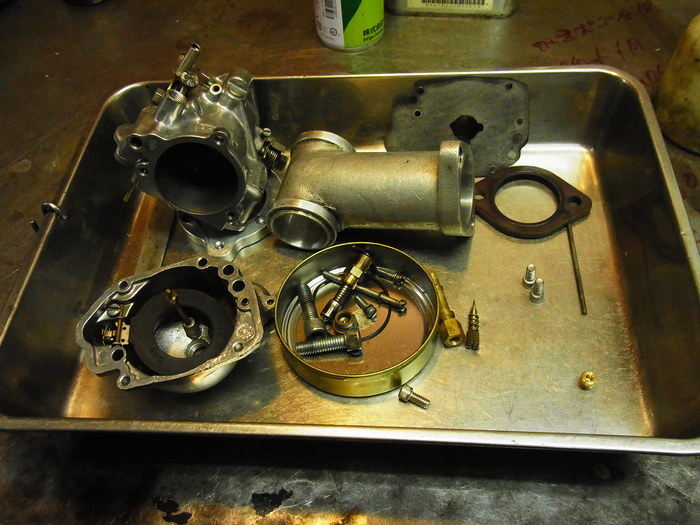

一応、キャブも点検・清掃。

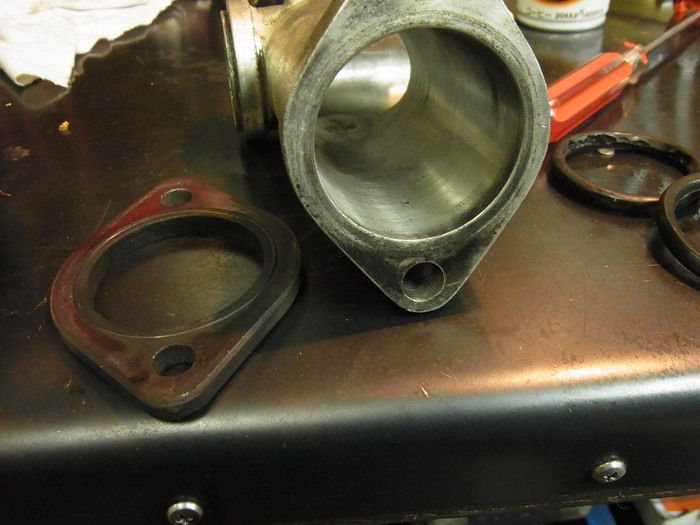

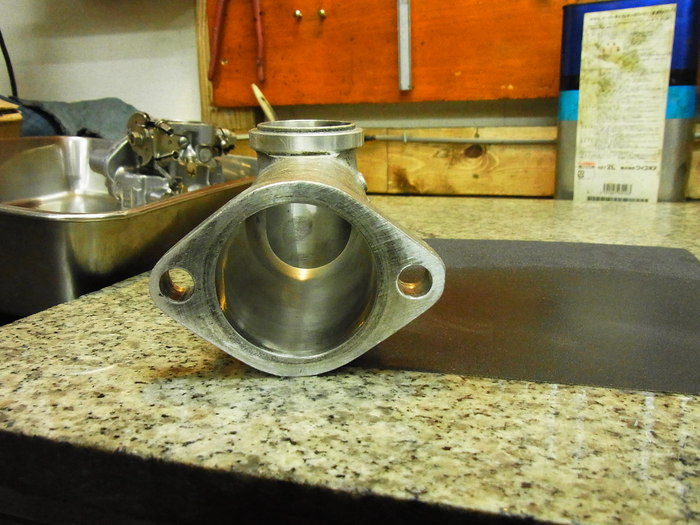

インテークマニホールドのキャブボディーとの当り面は歪んでいます。
先日お話しましたが、Oリングでシーリングするタイプはボディー面とマニホールド面の間にあるOリングを潰してシーリングするため、面当りしていないインマニ面はネジを締めこむことで歪んでしまいます。

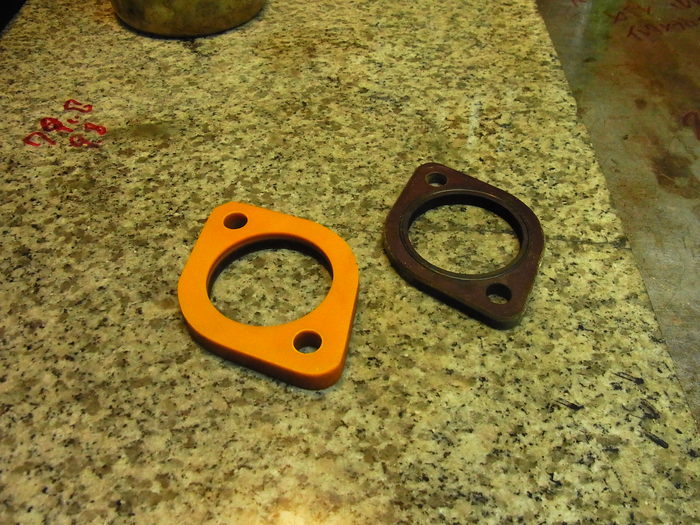

ボディー側、インマニ側共に面研し、インシュレーター、紙ガスケット製作。

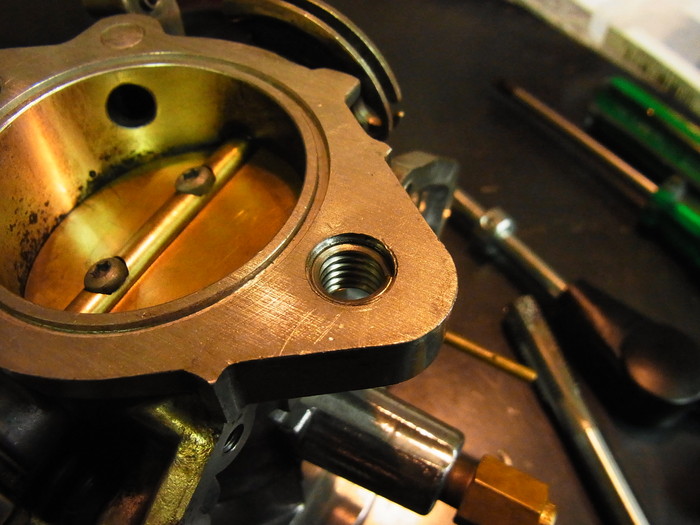

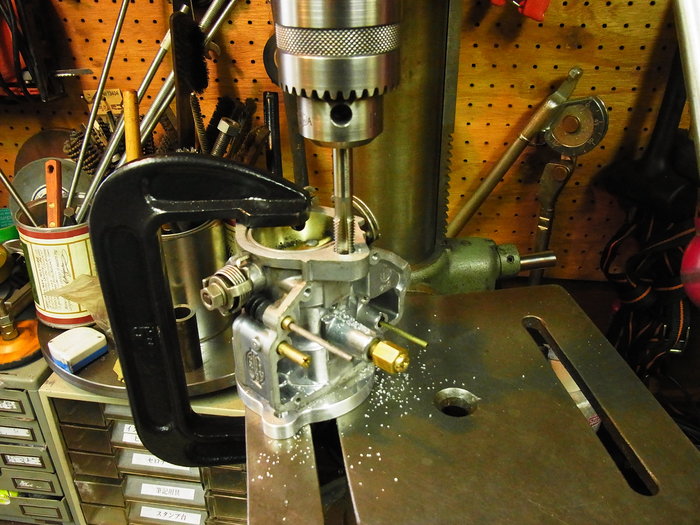

壊れていたねじ山もヘリサート加工。

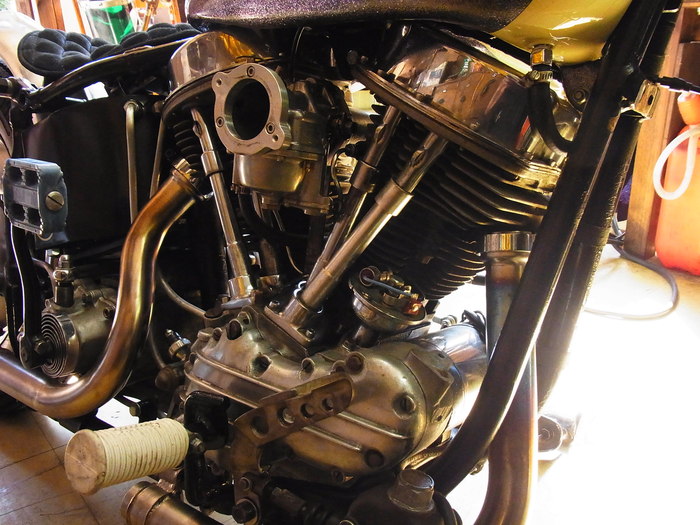

二次エアも無くな、無事エンジンかかりました。
この後、試乗です。
