1975XLH1000 オイルポンプ

今日はO山さんのアイアンスポーツ・オイルポンプのお話。
76年以前まで使われていたギア式のオイルポンプです。

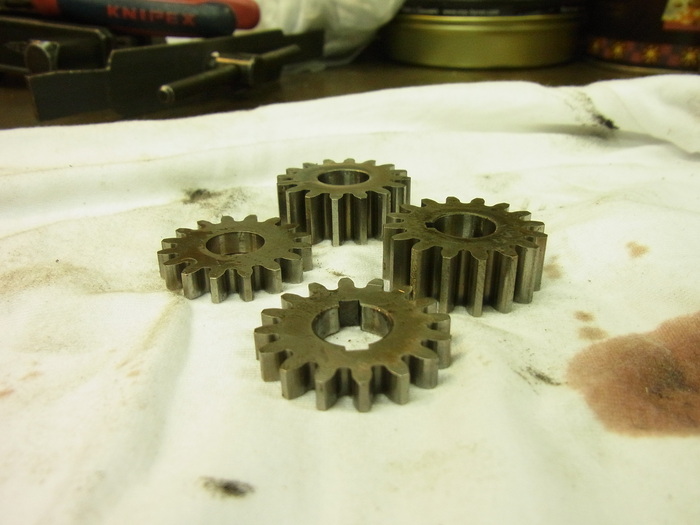

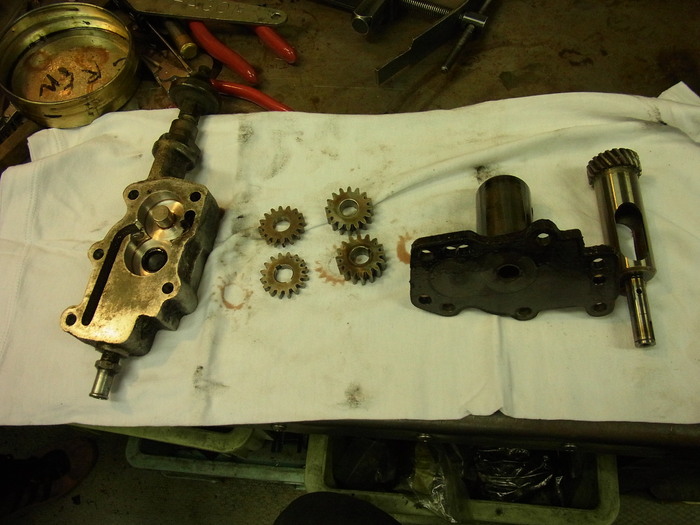

清掃し各部チェック。ギア、オイルポンプボディー共に問題なし。

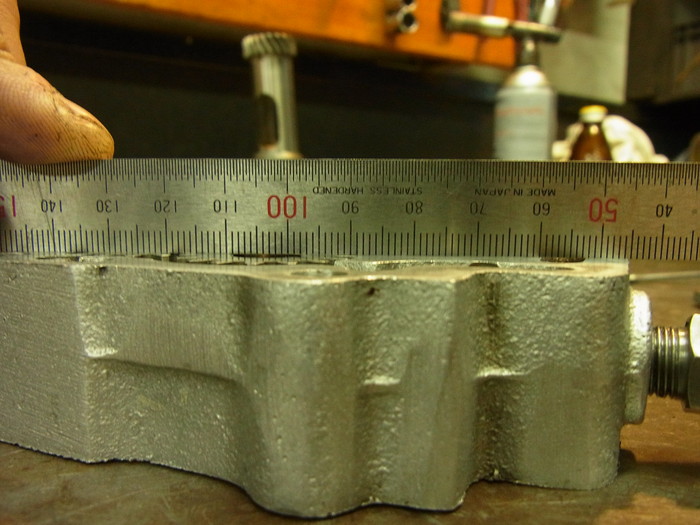

オイルポンプボディー面面研し、ギアトボディー面の高さチェック。
ボディーとギアの高さの差異はほぼ〝0”で問題なし。
ボディー面よりギア面が下回っていると油圧が逃げてしまします。

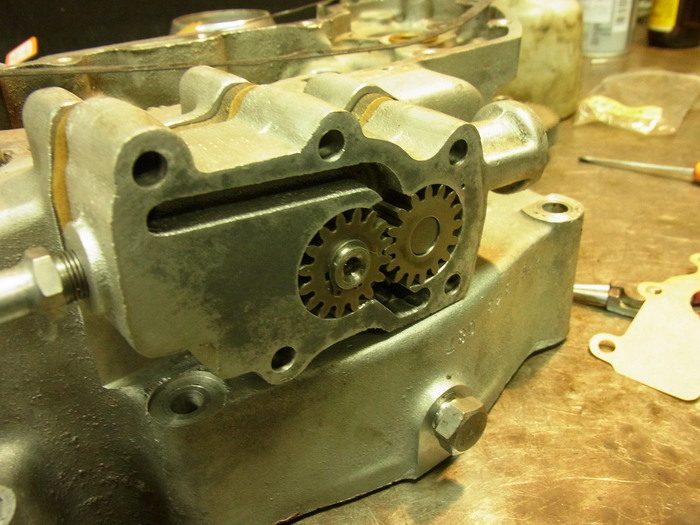

フィードギア側から組み付け。
回り止めのピンが入ります。


コチラはスカベンジャー側。
回り止めのキーが入り、サークリップで止めます。


オイルポンプボディーボルトを均等締め、10N.m程度で締め付け、オイルポンプの回りっぷりをチェック。
引っ掛かり、渋みなど無く問題なし。


オイルを回し作動チェック。

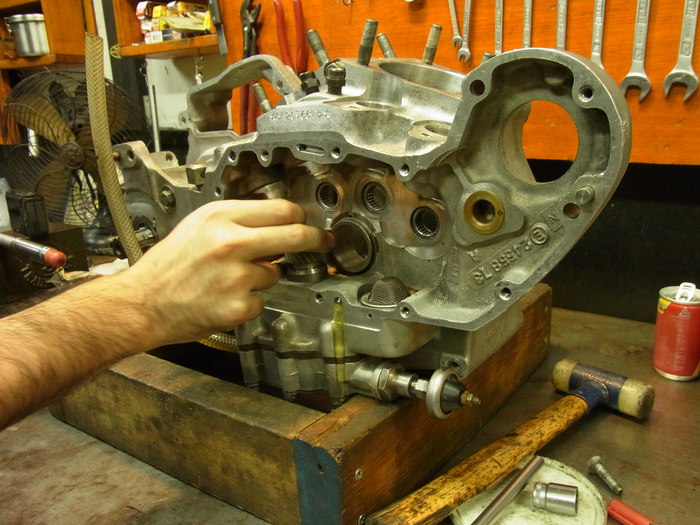

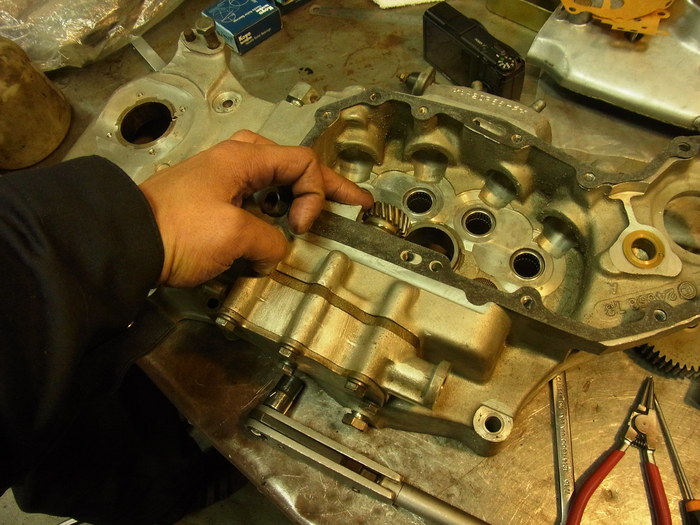

オイルポンプギア、カムカバーを付け、オイルラインのチェック。

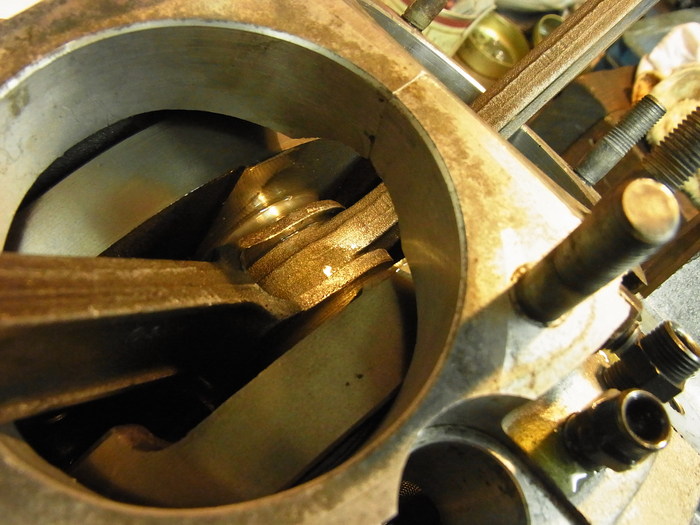

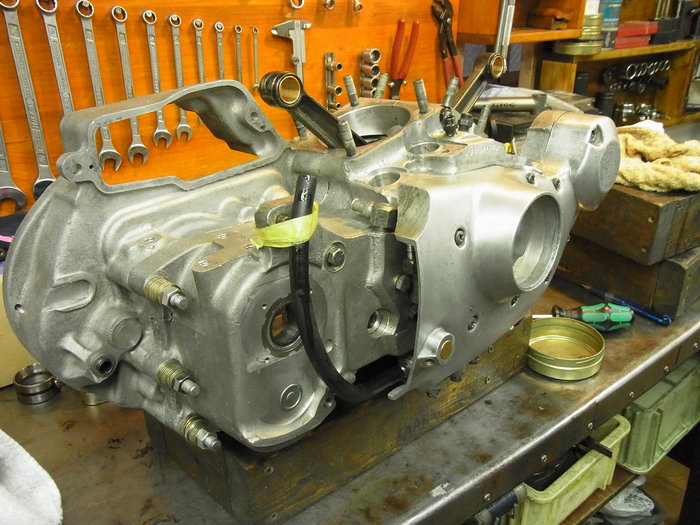

ビッグエンド・ヘッドのオイルラインにオイルが回りO.Kです。
