2014年 03月 04日

1975XLH1000 クランク軸受けベアリング

今日はO山さんのアイアンスポーツ、クランクベアリングのお話。


まずはスプロケットシャフトベアリング。

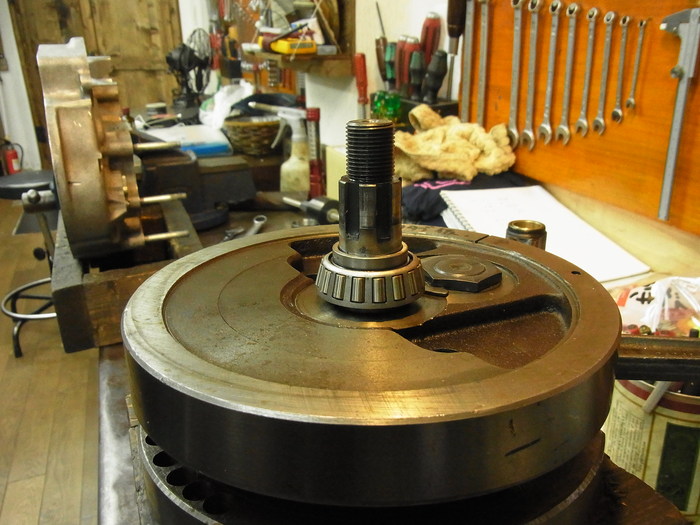

アイアンのドライブ側軸受けはテーパーベリング。76年以前のモデルはベアリングレースが一体式のもの。
テーパーベアリングモデルのクランクスラスト調整は、テーパーベアリングシムの厚みを変えて調整しますが、76年以前のアイアンは左右のレース一体式のため、〝一応”調整不要です。

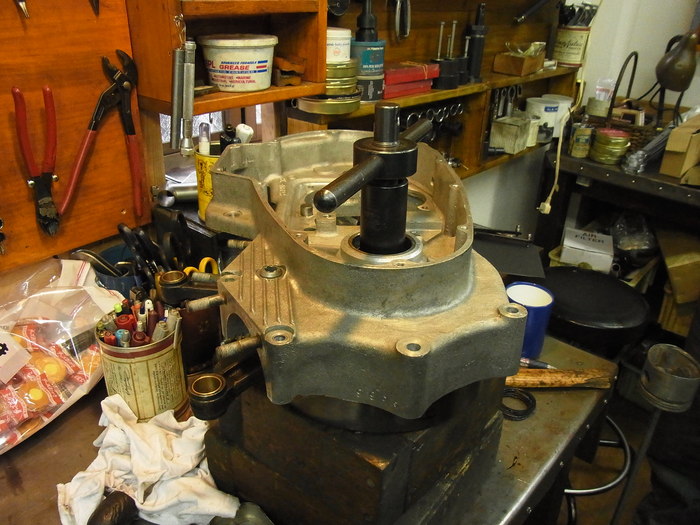

一体式のベアリングレースを特製専用工具でクランクケースに圧入。
Cクリップを付けおき、止まるところまで圧入。


ベアリングASSYに付いている専用カラー。厚みは5.13mm。
このカラーの厚みが少なければベアリングは渋くなり、厚ければガタ(スラスト量)が多くなります。


外側のベアリングも圧入し、スラスト量計測。
実測スラスト量 0.05mm
マニュアル値 0.025mm~0.25mm

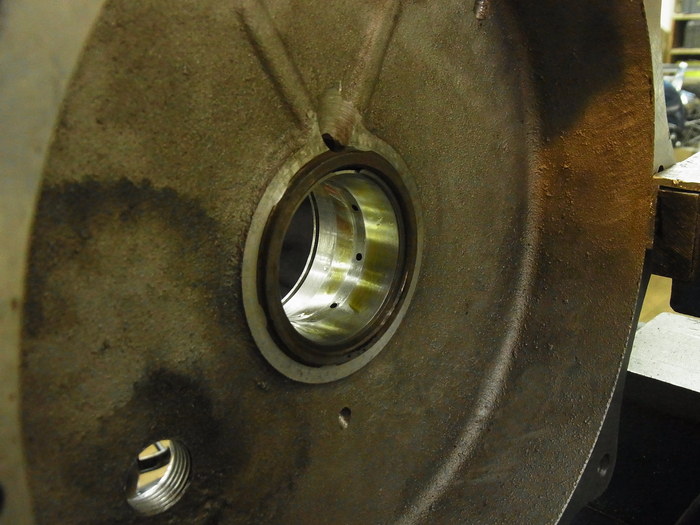

こちらはピニオンシャフトベアリング。
ベアリングレース内径は34.96mm
シャフト径 25.39mm

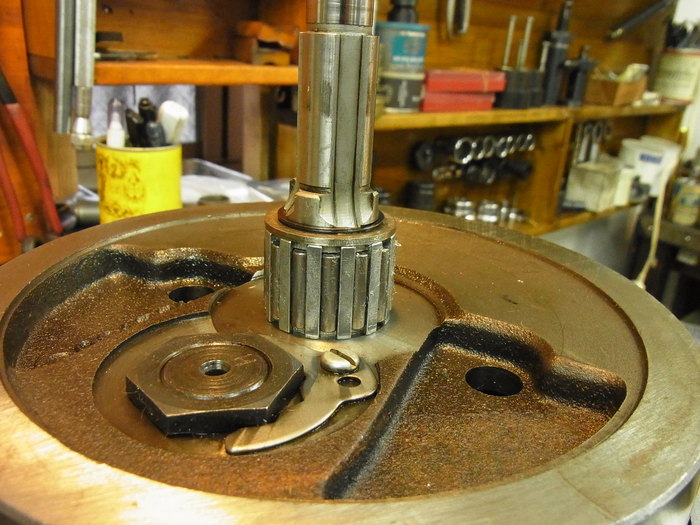

ローラーベアリングは+.0004”(4.77mm)を入れ
クリアランス0.03mm

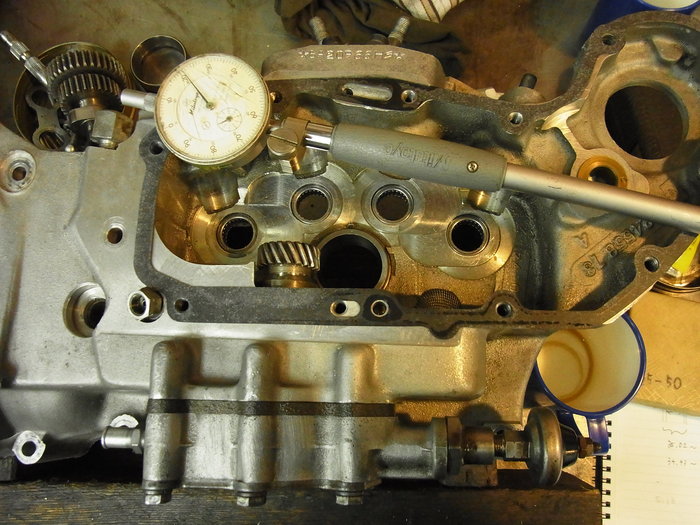

クランクを仮組み、タイミングギア回りも組み付け、クランクの回りっぷりをチェック。
引っ掛かりや渋み無くトゥルトゥルに回るクランクを回しながらニヤニヤするO山氏でした。
