1975XLH1000 #2カムブッシュ

仕事の関係で休学中だったアイアンスポーツのO山さん、今日から復活。
復活初日からメンドクサイ、#2カムブッシュの加工作業です。

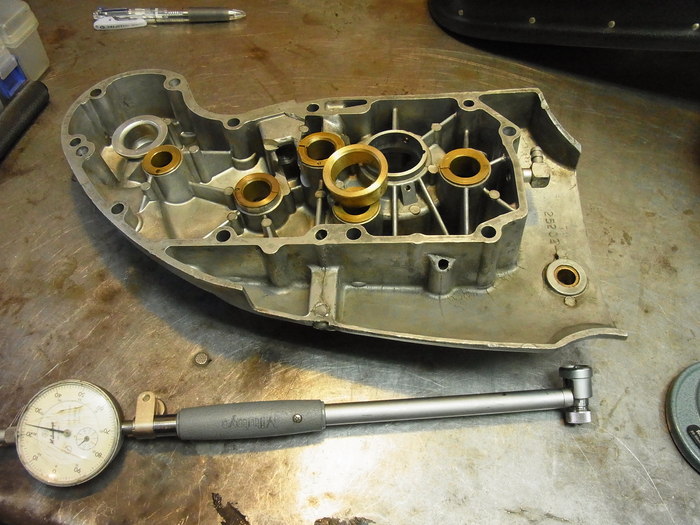

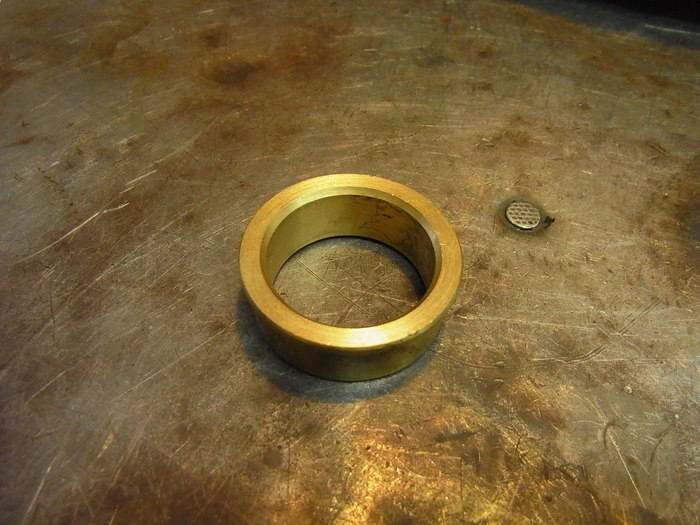

使うブッシュは純正NOS。
圧入前の内径はカムシャフト外径+0.05mmでよい感じ。

#2カムはピニオンギア、#1カムギア、#3カムギアと連動するため、#2ブッシュの芯がずれると他のギアと接ってしまし動きが悪くなります。おまけに摺動距離が多いので大変です。


ブッシュ外径はタイミングケースホールに対し+0.1mm。つまり嵌め白が0.1mmってことになります。これでは大きい・・・。。


旋盤に銜えブッシュ外径を研磨し嵌め代0.05mm程度に。

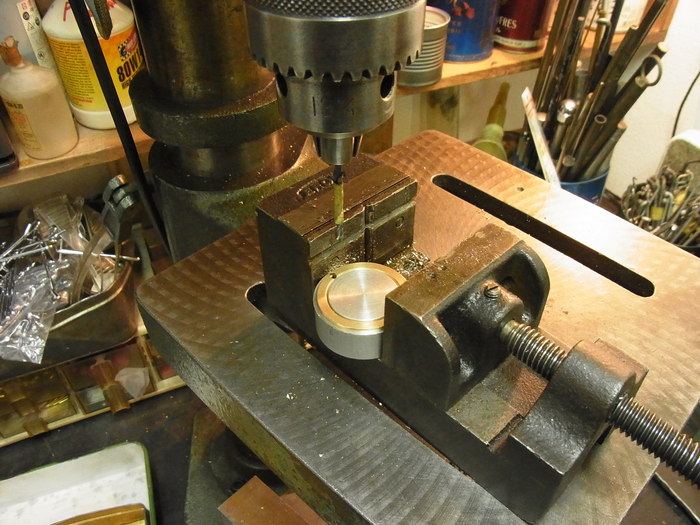

ダウエルピン、オイル穴を開ける。


タイミングケースを良く暖め、ブッシュ圧入。
嵌め代分ブッシュ内径は縮みます。


タイミングカバー、クランクケースを付けた状態で、ラップロッドを使って擦り合わせ。


ホーニングしてクリアランス0.02㎜。


4つのカム、ピニオンシャフトを付け、タイミングカバー・クランクケースを合わせピニオンシャフトを回します。
少々渋い部分があるので、磨き粉を使いラッピング。

ピニオンシャフトを手で回し4つのカムがスルスルと回るようになりました。
この時点で#2ブッシュのクリアランスは0.02mm~0.03mm。#2ブッシュをここまで詰めるのは大変です。とはいえアイアンの面倒な部分一個終わりました。
