1968XLCH900 マグネトー

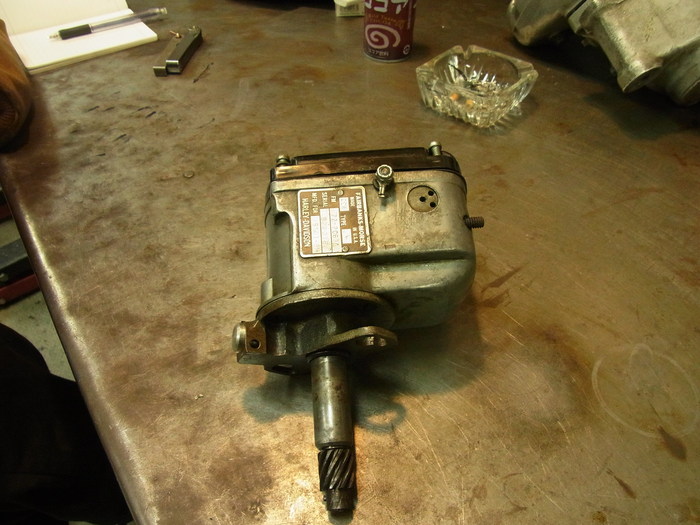

今日はO仲君のアイアンスポーツ・マグネトーのお話。

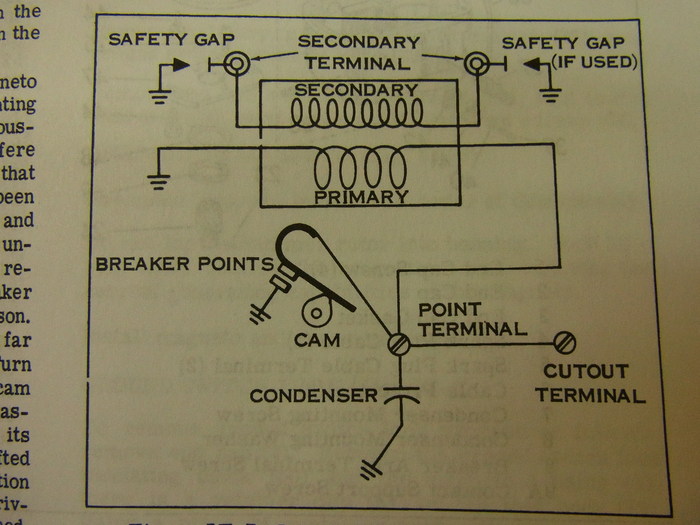

まずは簡単な仕組み。
マグネトーローターが回転することにより発生した電流はマグネトーボディーの積層板(電磁鋼板)からコイルの1次がコイルに流れます。
コンタクトポイントが離れることにより1次コイルに流れていた電流が2次コイルに流れ、プラグに火花を飛ばします。

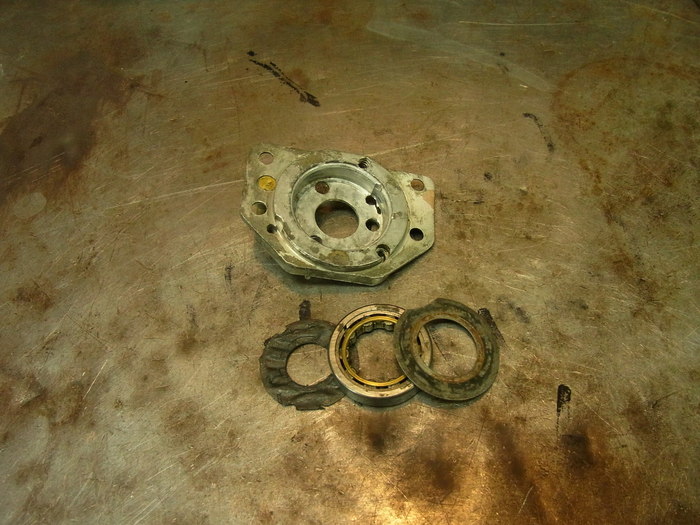

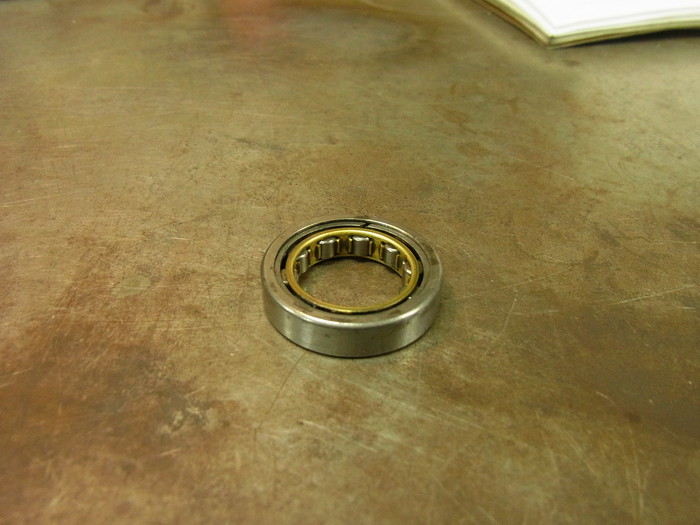

アッパーブラケットのベアリング交換。

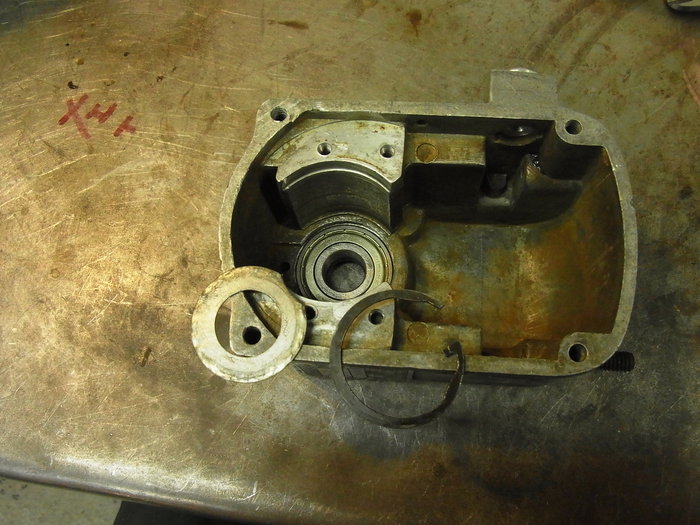

ボディー側のベアリングも交換。
この二つのベアリングでマグネトーローターは支持されます。
ローターの芯が出て、ボディー内壁(積層板)と均等な隙間があることでちゃんと発電するので、ここのベアリングがガタがあってはなりません。


ローターの磁力は問題なし。

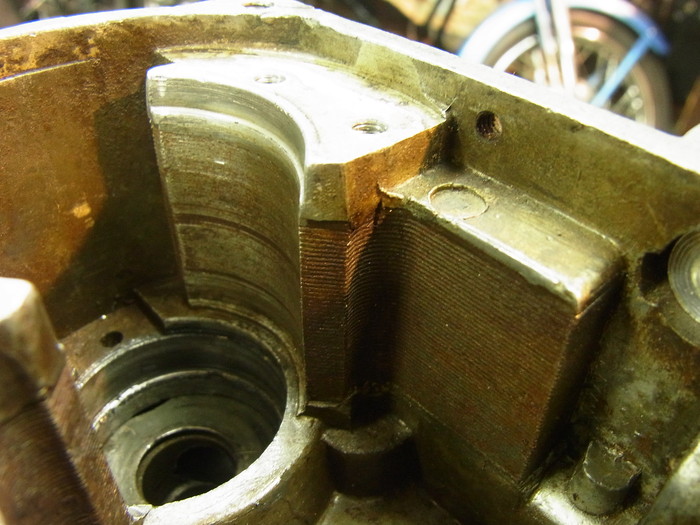

こちらがボディーの積層板。ケイ素鋼板というものらしいです。
コイツが発生した電流を一方方向に流す役割をしています。

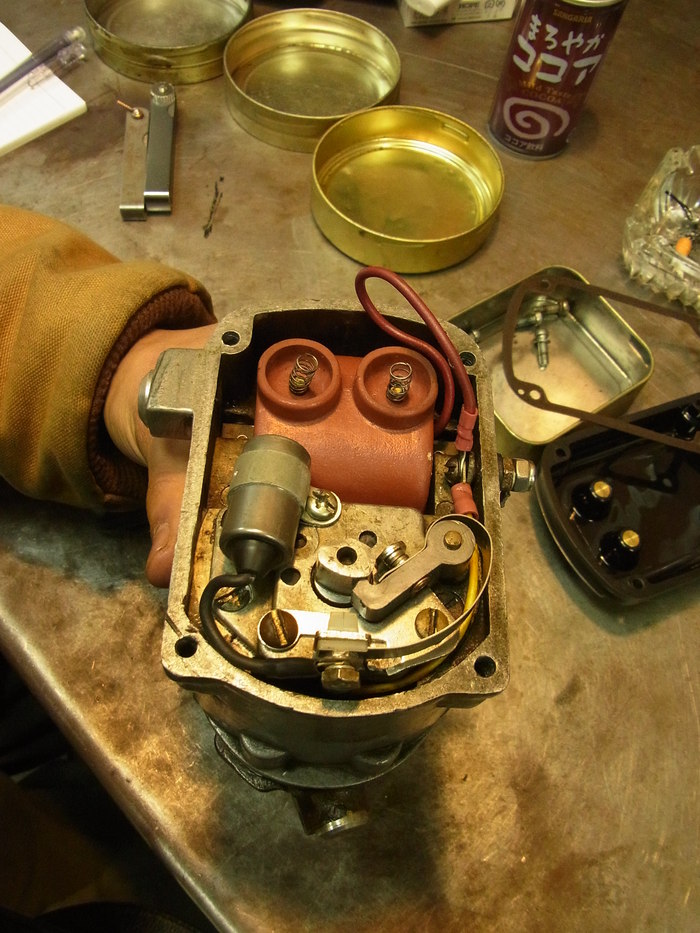

コイルは1次抵抗 0.5Ω
      2次抵抗 12.7KΩで問題なし。

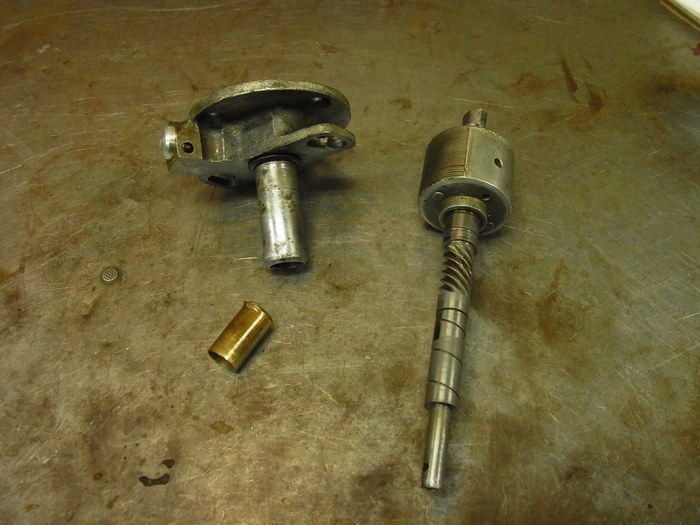

コチラはドライブハウジングのブッシュ。
ローターのシャフト側が減ってしまっていてガタガタ。
ブッシュ単品製作。




只今、このマグネトーを付けたXLCHのO仲君は横でティロットソンキャブレーと格闘中。
