2014年 02月 12日

1979FLH1340 プライマリー回り

今日はF田さんのショベルヘッド・プライマリー回りの作業です。

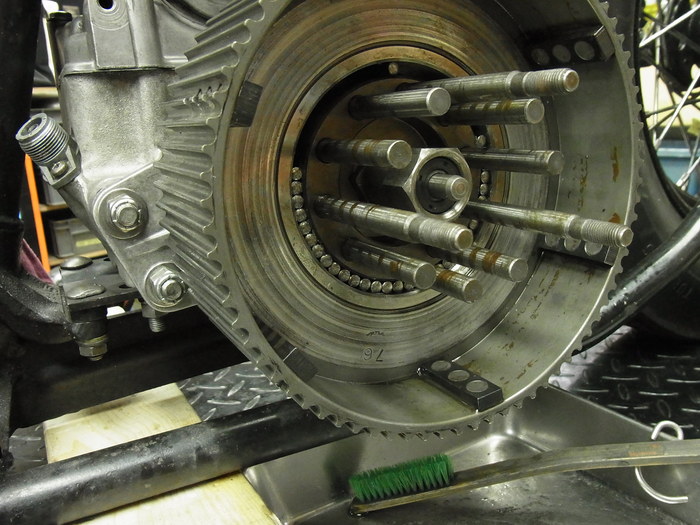

まずはクラッチハブを規定トルクで締め付け。


クラッチハブとシェルにはガタが多かったので、ビッグフィックスローラーに交換。
ガタはなくなりました。



ラムジェットリテーナーを付けます。
コイツはクラッチを切ったときにせり出てくるクラッチシェルのストッパー的役割をします。

クラッチシェルはクラッチハブベアリングを介してクラッチハブ上でフリーに回っています。
カラッチハブとシェルのガタが多くなると、クラッチを切ったときにシェルが外にせり出て、クラッチの切れが悪くなったり、ジャダーの原因になります。

ラムジェットリテーナーの面研、スラスト量を調整し取り付け。

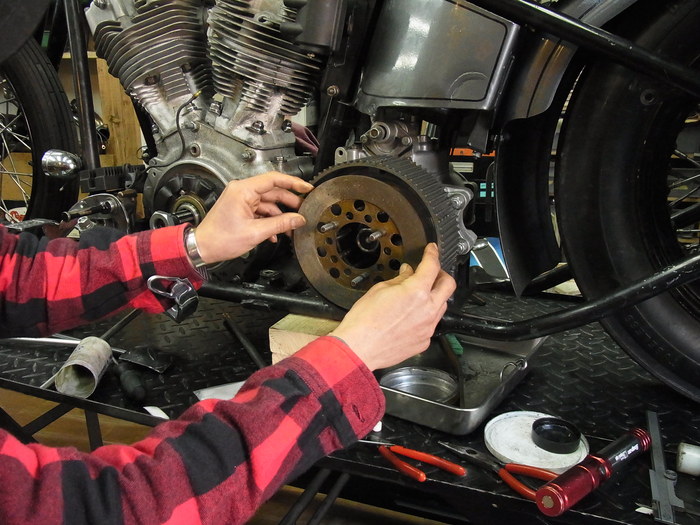

スチールプレート、フリクッションプレートを取り付け、クラッチスプリング取り付け長調整。


コチラはエンジンスプロケット側。
ステーターコイルを取り付け、ローターと側面が接っていないかチェック。

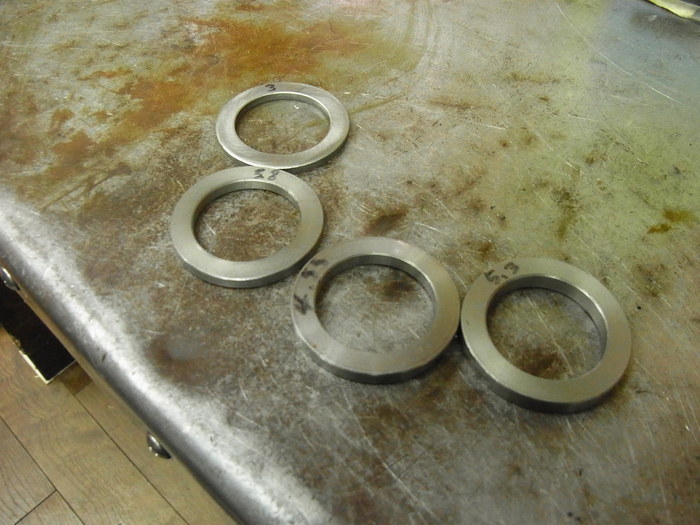

エンジン側のプーリー内側にカラーを入れベルトのライン調整。

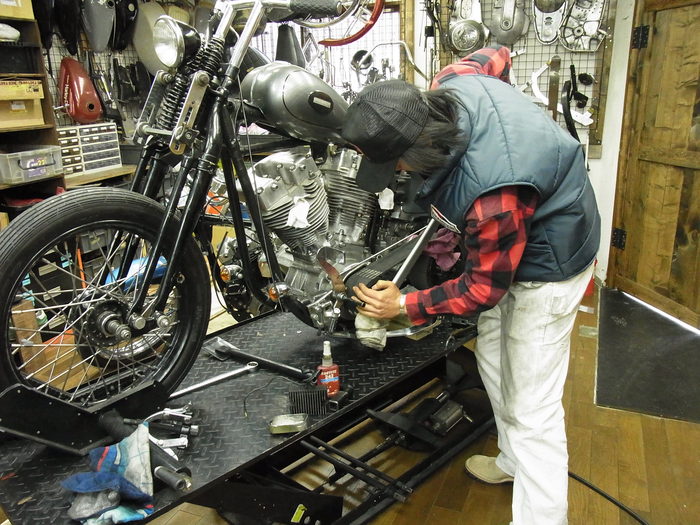

エンジンスプロケットナットを規定トルクで締め付け。


と言う訳でプライマリー回り完成です。
