1936EL1000 オイルポンプ2

今日はW辺さんのナックルヘッド・オイルポンプのお話の続きです。
Wさん所有の30年代のオイルポンプ、なんやかんやチェック。コイツは良品です。

1936EL1000 オイルポンプ2_a0248662_0404271.jpg
1936EL1000 オイルポンプ2_a0248662_040582.jpg

30年代のオイルポンプはオイルポンプカバーはガバナーローターが付かない蓋のタイプ。
40年代になり低中速のオイル量を調整するローターガバナーが付けたことを考えると、ヘッド周りのオイルコントロールに苦労したのでしょう。

1936EL1000 オイルポンプ2_a0248662_044952.jpg

ギアの厚みもチェック。
フィード・スカベンジャー共にメイン側とアイドラー側のギアに差が無く問題なし。
フィード      6.35mm
スカベンジャー 12.71mm

1936EL1000 オイルポンプ2_a0248662_0441943.jpg

ボディー内壁も傷が無く良い。
傷が付いてるものは殆ど、スカベンジャー側についています。

まずギアとボディー面の隙間もチェックし問題なし。
という訳でポンプを組みます。

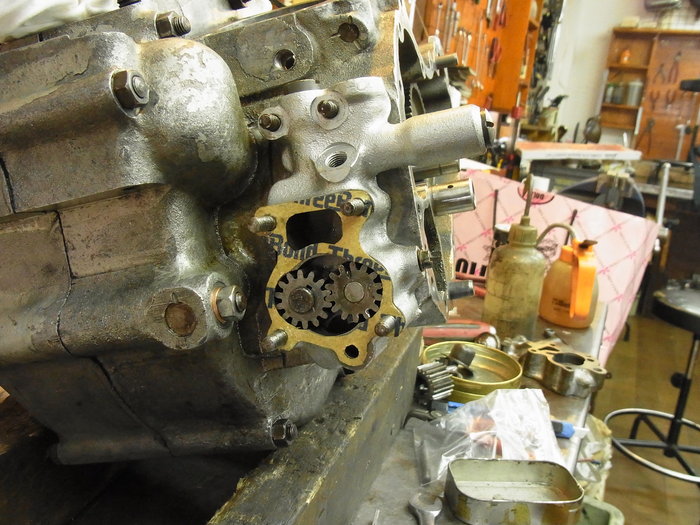

1936EL1000 オイルポンプ2_a0248662_0444711.jpg

厚み0.15mmガスケットを制作し取り付け。
マウントスクリューを均等に10N.m程度で締め付け。

1936EL1000 オイルポンプ2_a0248662_045098.jpg

オイルポンプギアの回りっぷりをチェック。
ヌルリと軽い抵抗を感じつつも、引っ掛かりや渋み無く良い感じです。

1936EL1000 オイルポンプ2_a0248662_0475398.jpg

1936EL1000 オイルポンプ2_a0248662_048318.jpg

オイルを入れクランキングし、オイルポンプ作動チェック。
ビッグエンド、ヘッドオイルライン、リターン共にちゃんとオイルが行っています。

1936EL1000 オイルポンプ2_a0248662_130143.jpg

これでオイルポンプはO.K
40年代のオイルポンプも今後、加工し使えるように直す予定です。
