1965XLCH900 プライマリー回り

今日はF井さんのアイアンスポーツ、プライマリー回りに組み立て。

1965XLCH900 プライマリー回り_a0248662_9384241.jpg

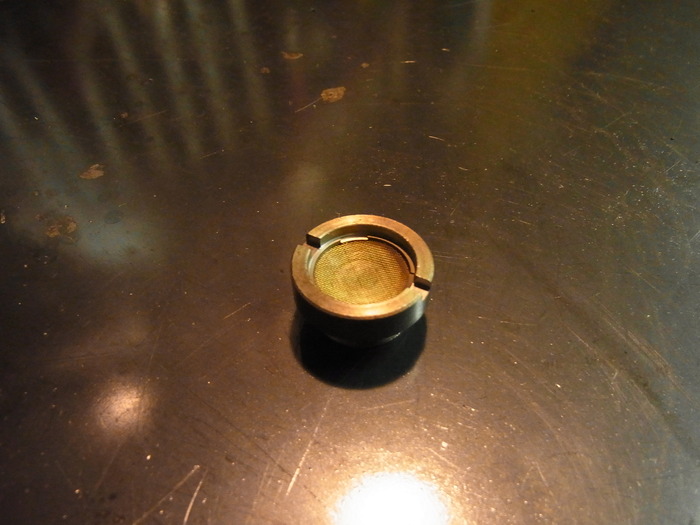

まずはトランスファーバルブ(ワンウェイバルブ)
このバルブはプライマリー・ミッション内の内圧をクランクケース側に逃がす役割をしています。
しかしながらこのバルブが壊れてしまうとクランクケース内のオイルがプライマリー側にいってしまいます。

1965XLCH900 プライマリー回り_a0248662_939478.jpg
1965XLCH900 プライマリー回り_a0248662_9395917.jpg
1965XLCH900 プライマリー回り_a0248662_940815.jpg

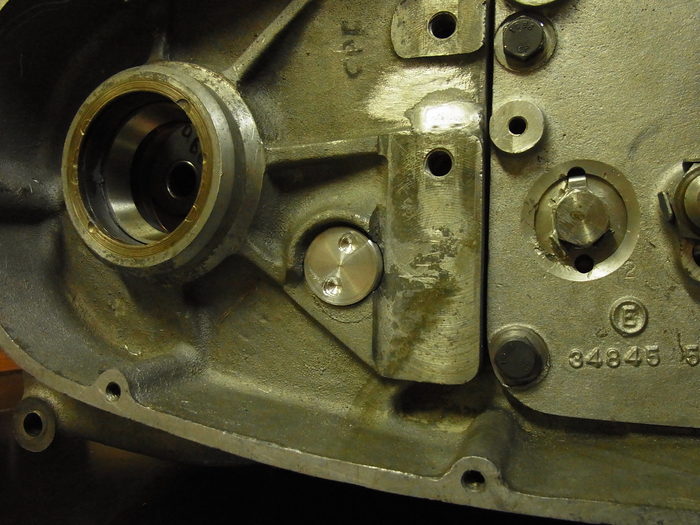

トランスファーボルトを使うのをやめ、栓ボルトをつくり塞いでしまいます。

1965XLCH900 プライマリー回り_a0248662_959157.jpg

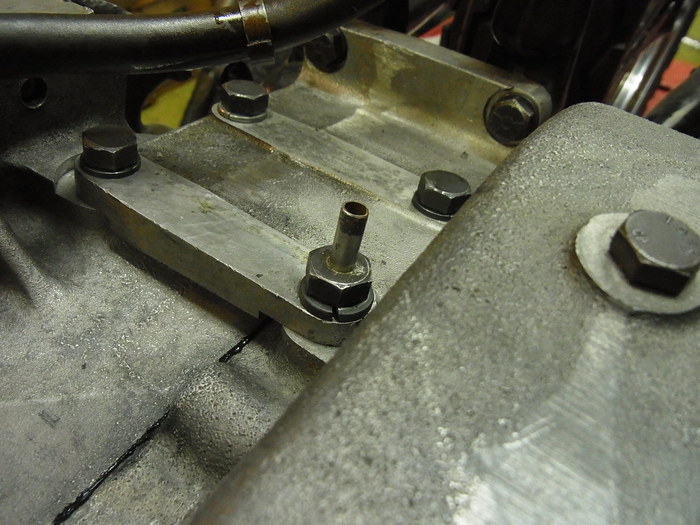

プライマリー・ミッションのブリーザーは高年式のものと同じように、ブリーザーボルトをつくり、ミッションケースの上側につけました。

1965XLCH900 プライマリー回り_a0248662_9402976.jpg

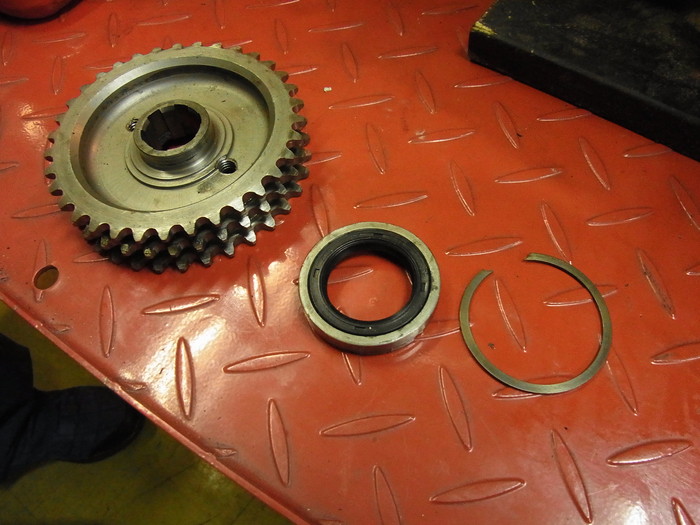

コチラはエンジンスプロケットベアリングシール。
76年までのモデルはベアリングスペーサー内にオイルシールが入り、サークリップで止めます。

1965XLCH900 プライマリー回り_a0248662_9404616.jpg

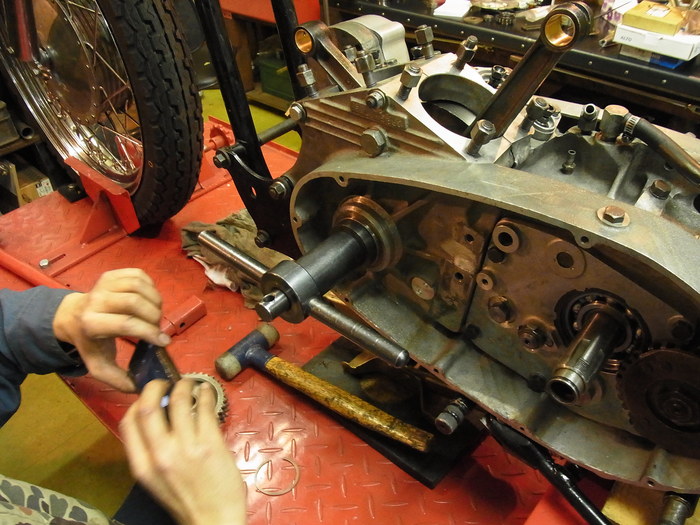

まずはベアリングスペーサーをSSTで圧入。

1965XLCH900 プライマリー回り_a0248662_941299.jpg

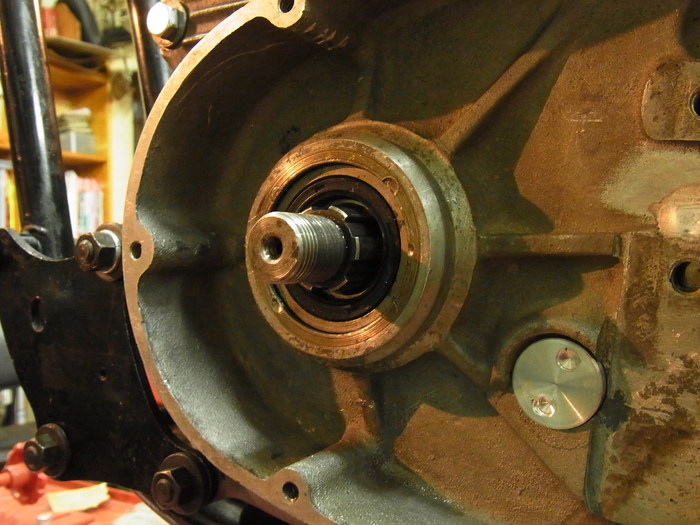

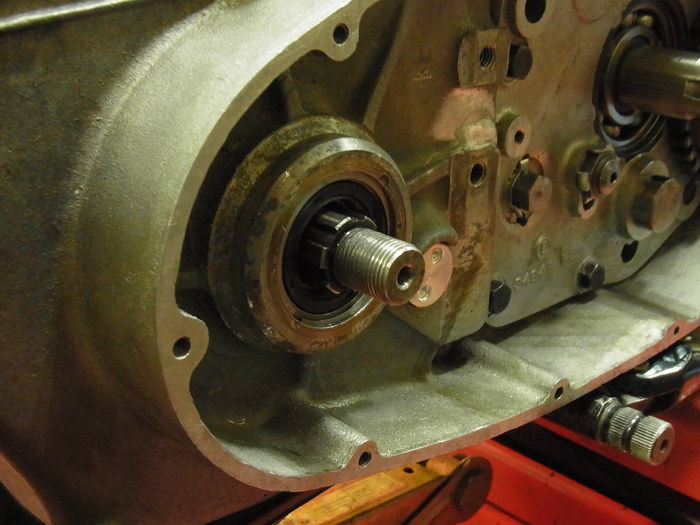

サークリップの溝はカシメられ溝は幅は狭くなってしまっています・・・・。

1965XLCH900 プライマリー回り_a0248662_9411945.jpg

1965XLCH900 プライマリー回り_a0248662_9414081.jpg

しこしこと、サークリップを面研し取り付け。

1965XLCH900 プライマリー回り_a0248662_9415394.jpg

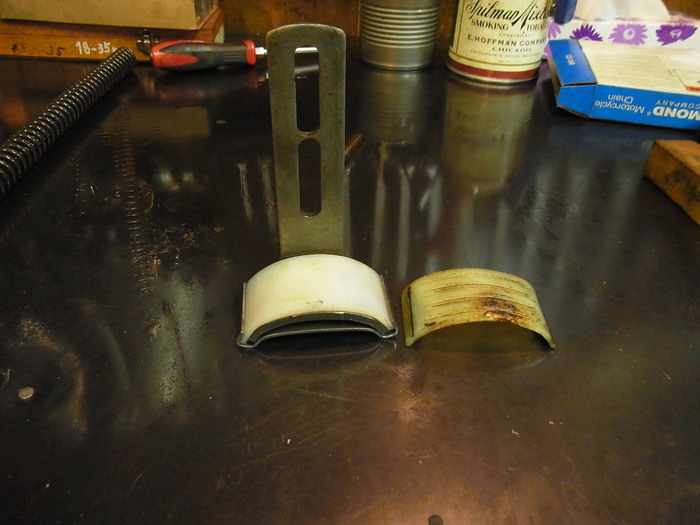

チェーンアジャスターライニングも交換。

1965XLCH900 プライマリー回り_a0248662_942203.jpg

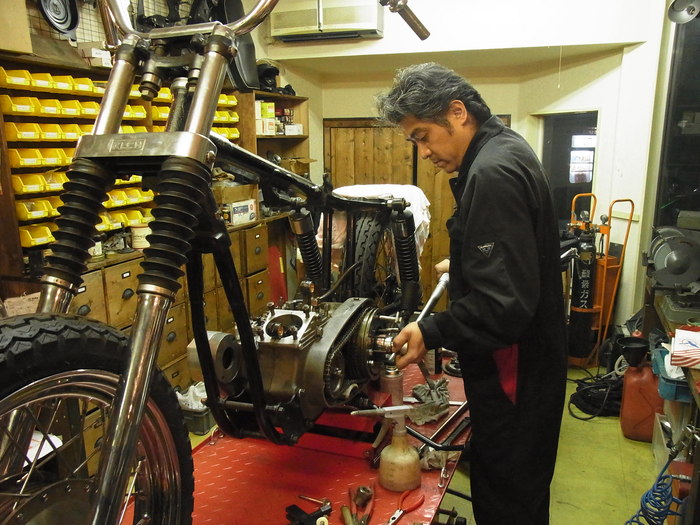

エンジンスプロケット、クラッチスプロケット、クラッチハブ、プライマリーチェーンを取り付け、クラッチハブを規定トルクで締め付け。

なんやかんやと問題が多かったこの車両も、やっとここまで来たか・・・。と思いにふけっていましたが、この後まだまだ問題点が・・・。自分自身の問題点も含めまだまだネタは尽きません。
またその話は次回に。
